Διόρθωση Σφαλμάτων Μοντελοποίησης: Έλεγχος και Στερεοποίηση Μορφών
Τι είναι μία Μη Στερεά Μορφή;
Μία Μορφή δεν είναι στερεό εάν περιλαμβάνει οποιοδήποτε τμήμα ακμής το οποίο δεν γειτνιάζει ακριβώς με δύο έδρες. Μία Μορφή που έχει μία ελεύθερη ακμή, ή έδρες που δεν συνδέονται με ακρίβεια, δεν θα είναι στερεό σώμα.
Συχνά, δεν μπορείτε να διακρίνετε τα "μη-στερεά" σε ένα σύνθετο μοντέλο.
Αυτό μπορεί να δημιουργήσει προβλήματα:
•Όταν υπολογίζετε τον όγκο Μορφής σε λίστες, διότι μία μη-στερεά Μορφή θα έχει μηδενικό όγκο.
•Μόνον οι στερεές Μορφές μπορούν να έχουν ένα ράστερ τεμνομένων. Στις Τομές, οι μη στερεές Μορφές εμφανίζονται χωρίς ράστερ.
Τρόπος Διόρθωσης μίας Μη Στερεάς Μορφής: Χρήση Εντολής Στερεοποίηση
Για να βρείτε και να διορθώσετε τέτοια προβλήματα μοντελοποίησης, ενεργήστε ως εξής:

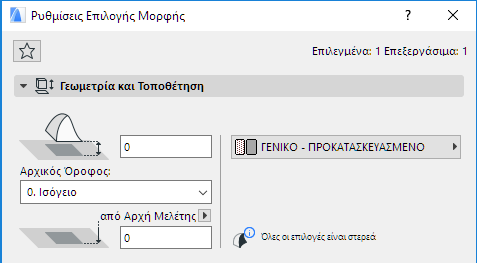

•Ελέγξτε την Παλέτα Πληροφοριών ή τις Ρυθμίσεις οποιωνδήποτε επιλεγμένων Μορφών για να δείτε εάν είναι "στερεά".

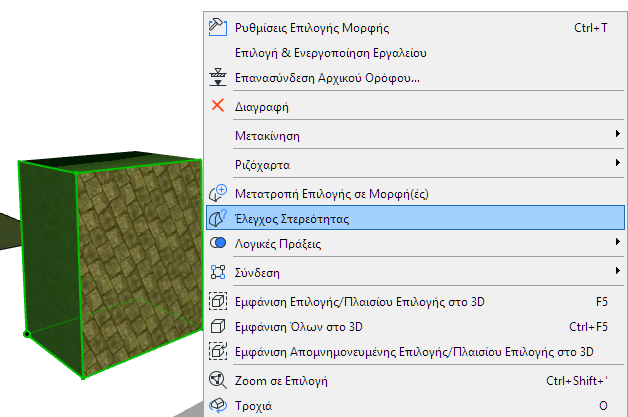

•Επιλέξτε μία ή όλες τις Μορφές και στη συνέχεια χρησιμοποιήστε την εντολή Έλεγχος Στερεότητας από το θεματικό μενού (ή την ίδια εντολή από το Σχεδίαση > Τροποποίηση Μορφής).

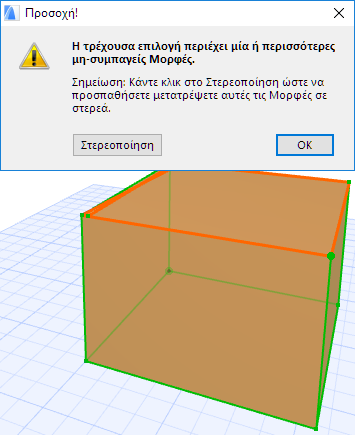

•Εάν κάποια από τις επιλεγμένες Μορφές δεν είναι στερεό, εμφανίζεται μία προειδοποίηση και στο μοντέλο τονίζονται οι προβληματικές Μορφές και ακμές, όπως φαίνεται στην παρακάτω εικόνα.
•Για να προσπαθήσετε να διορθώσετε το σφάλμα, κάντε κλικ στο Στερεοποίηση.
Εάν η Εντολή Στερεοποίηση Δεν Μπορεί να Διορθώσει το Σφάλμα

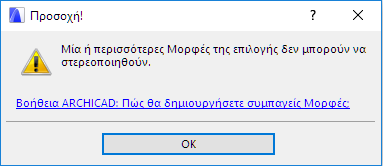

Εάν η εντολή Στερεοποίηση δεν μπορεί να διορθώσει αυτόματα μία μη στερεά Μορφή, εμφανίζεται μία προειδοποίηση.
Οι προβληματικές Μορφές και ακμές είναι τονισμένες στο μοντέλο.
Προσπαθήστε να διορθώσετε το πρόβλημα με γραφική επεξεργασία, με την προσθήκη ακμών Μορφής για να πληρωθούν τα κενά:
•Χρησιμοποιήστε την εντολή Προσθήκη σε Μορφή (εικονίδιο μολύβι) από την μικροΠαλέτα για να προσθέσετε μία ή περισσότερες νέες Ακμές στα κενά. Κάθε φορά που προσθέτετε μία νέα Ακμή, το Archicad θα προσπαθεί αυτομάτως να δημιουργήσει παρακείμενες στερεές έδρες στην Μορφή.
•Σε μερικές περιπτώσεις, είναι χρήσιμο να σχεδιάσετε μία άλλη Ακμή πάνω από μία υφιστάμενη Ακμή, εκεί που παρουσιάζεται το κενό, για να δημιουργηθούν αυτόματες έδρες.
•Όταν τελειώσετε με την προσθήκη ακμών, επιλέξτε την Μορφή και χρησιμοποιήστε πάλι το Έλεγχος Στερεοποίησης για να δείτε εάν η επεξεργασία σας ήταν επιτυχημένη.
