Δημιουργία Ανοιγμάτων Από Επιλογή

Χρησιμοποιήστε αυτήν την εντολή για να μετασχηματίσετε επιλεγμένα κατασκευαστικά στοιχεία Archicad σε Ανοίγματα.

Ένα επιλεγμένο στοιχείο Archicad θα μετατραπεί σε ένα Άνοιγμα εάν συγκρουστεί με ένα επιλέξιμο στοιχείο (Τοίχο, Πλάκα, Ανάγλυφο ή Δοκό).

Για παράδειγμα: Μορφές, ΜΗΥ Στοιχεία, και Σκάλες (με ενεργό το Ελεύθερο Ύψος) μετασχηματίζονται συνήθως σε Ανοίγματα.

Σημείωση: Εάν τα δύο αλληλοτεμνόμενα δεν συγκρούονται (π.χ. εξ αιτίας μίας αυτόματης διασταύρωσης ή μίας Πράξης μεταξύ Στερεών), δεν δημιουργείται κανένα Άνοιγμα.

Για παράδειγμα, ένα εισαγόμενο αρχείο μπορεί να περιέχει μία πολυώροφη Μορφή, που αναπαριστά μηχανολογικά κενά.

1.Επιλέξτε το στοιχείο (εδώ, τη Μορφή).

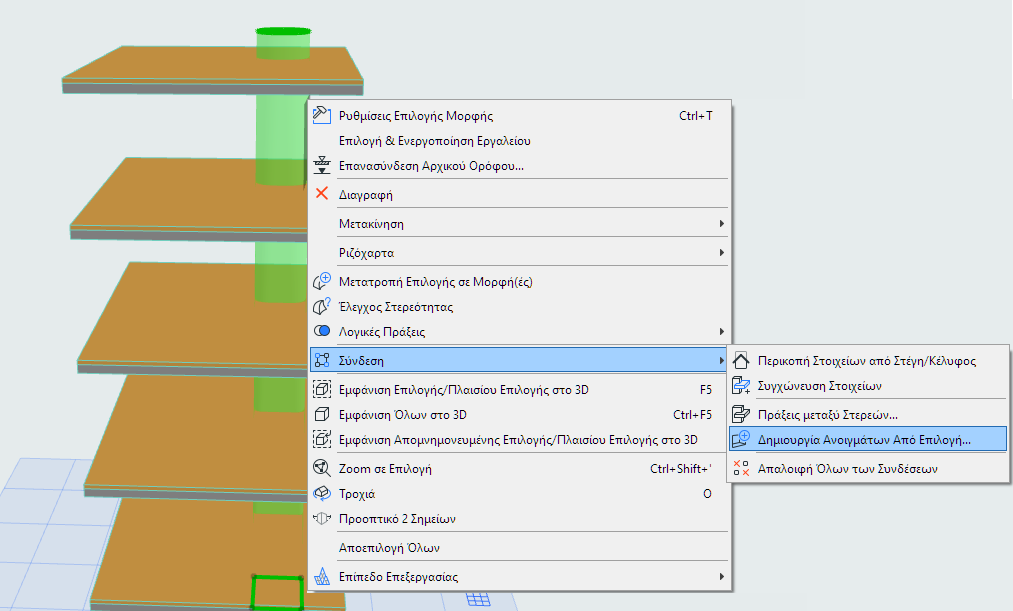

2.Χρησιμοποιήστε την εντολή Δημιουργία Ανοιγμάτων από Επιλογή

–από το θεματικό μενού

–Από το μενού Σχεδίαση > Σύνδεση

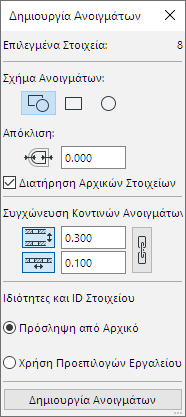

3.Ορίστε επιλογές στην παλέτα που εμφανίζεται, στη συνέχεια πατήστε Δημιουργία Ανοιγμάτων, στο κάτω μέρος του της παλέτας.

Σχήμα

•Αυτόματο: Τα Ανοίγματα θα ταιριάζουν όσο το δυνατόν περισσότερο με τη γεωμετρία του αρχικού στοιχείου

•Ορθογωνικό ή Κυκλικό

Απόκλιση

Προαιρετικά, προσθέστε μία απόκλιση στο Άνοιγμα.

Διατήρηση Αρχικών Στοιχείων

Μη το τσεκάρετε για να διαγράψετε τα αρχικά στοιχεία.

Συγχώνευση Κοντινών Ανοιγμάτων

Τσεκάρετέ το για να συγχωνεύσετε τα Ανοίγματα που βρίσκονται πιο κοντά από την Ανοχή που ορίζεται εδώ.

•Συγχώνευση κατά μήκος: Αυτό μπορεί να είναι χρήσιμο σε παράλληλους Τοίχους που βρίσκονται κοντά μεταξύ τους ή σε Πλάκες που είναι η μία πάνω στην άλλη.

•Συγχώνευση κατά πλάτος: Για παράδειγμα, σε ΜΗΥ εργασίες σωληνώσεων, όπου παράλληλοι σωλήνες είναι πολύ κοντά μεταξύ τους.

Εάν δεν τσεκάρετε αυτό το κουτάκι, τότε δημιουργείται ένα ξεχωριστό Άνοιγμα σε κάθε στοιχείο υποδοχής.

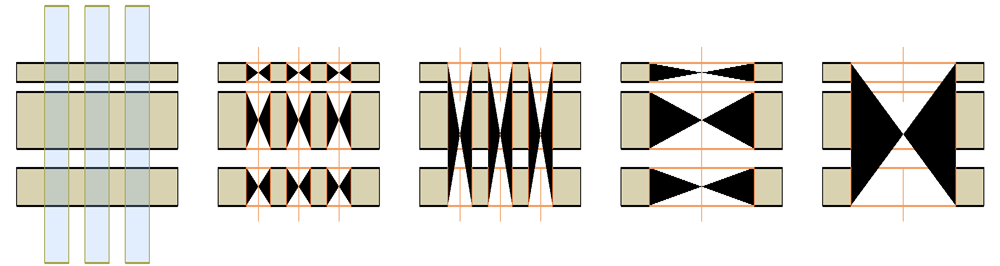

Αρχικά στοιχεία Τοίχου και Μορφής	Απενεργοποίηση και των δύο επιλογών συγχώνευσης (καμία συγχώνευση)	Συγχώνευση κοντινών Ανοιγμάτων κατά μήκος	Συγχώνευση κοντινών Ανοιγμάτων κατά πλάτος	Ενεργοποίηση και των δύο επιλογών συγχώνευσης

ID Στοιχείου

Για τα νεοδημιουργούμενα στοιχεία Ανοίγματος:

•Διατήρηση του ID του αρχικού στοιχείου (π.χ. ΜΡΦ-002), ή

•Ανάθεση ενός νέου ID, βάσει των προεπιλογών του Εργαλείου Άνοιγμα
