2D και 3D Απεικόνιση των Αντικειμένων

Επιλογές Άποψης Μοντέλου για Στοιχεία Βιβλιοθήκης

Ανάλογα με τις Βιβλιοθήκες που έχουν φορτωθεί στη μελέτη σας, χρησιμοποιήστε τις Επιλογές Άποψης Μοντέλου (Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου) για να αναθέσετε γενικές προτιμήσεις της εμφάνισης ορισμένων στοιχείων βιβλιοθήκης και των παραμέτρων τους.

Δείτε: Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης.

Εξ ορισμού, τα Αντικείμενα και οι Φ. Πηγές χρησιμοποιούν τις ρυθμίσεις επιπέδου λεπτομέρειας που ορίζεται στις Επιλογές Άποψης Μοντέλου (από ΕΑΜ). Για ένα συγκεκριμένο Αντικείμενο/Φ. Πηγή, εάν είναι διαθέσιμος ο έλεγχος, μπορείτε να παρακάμψετε το επίπεδο λεπτομέρειάς του στις Ρυθμίσεις Στοιχείου (χρησιμοποιήστε τους ελέγχους 2D ή 3D Απεικόνιση).

Επίπεδο 3D Λεπτομέρειας

Όπου είναι διαθέσιμος, αυτός ο έλεγχος σας επιτρέπει να αντικαταστήσετε τις βασισμένες σε ΕΑΜ ρυθμίσεις ενός αντικειμένου: Επιλέξτε Σχηματική, Απλοποιημένη, ή Πλήρης.

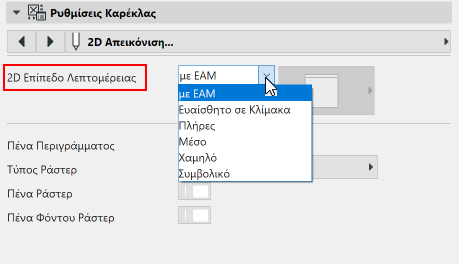

Επίπεδο 2D Λεπτομέρειας

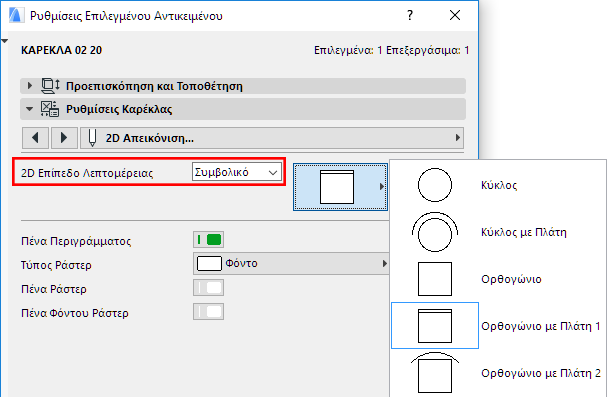

•Εάν επιλέξετε Συμβολική, γίνεται διαθέσιμη η παράμετρος Τύπος Συμβόλου, όπου μπορείτε να επιλέξετε ένα σταθερό σύμβολο για απεικόνιση του αντικειμένου στις 2D απόψεις, ανεξαρτήτως κλίμακας.

2D - 3D Αντικείμενα

Φυτά, Άνθρωποι και Οχήματα βρίσκονται και στα ντοσιέ των 2D Στοιχείων και στα ντοσιέ 3D Απεικόνισης. Οι Άνθρωποι και τα Φυτά στο ντοσιέ 2D ΣΤΟΙΧΕΙΑ, εμφανίζονται με την Όψη τους και προορίζονται για παράθυρα Τομής/Όψης/ΕΟψης. Η χρήση αυτών των απλουστευμένων απεικονίσεων εξοικονομεί πολύ χρόνο.

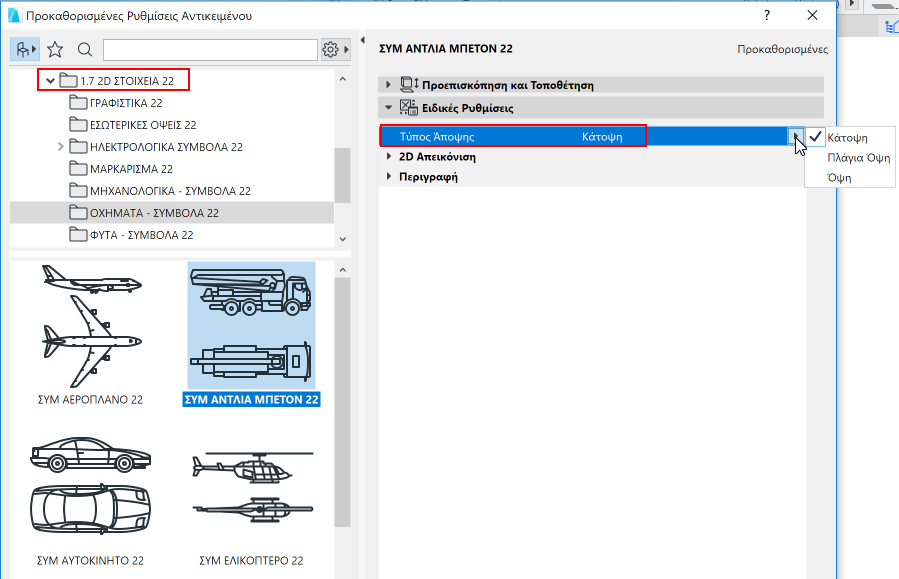

Τα Οχήματα είναι και αυτά μόνο 2D στοιχεία, αλλά έχουν έναν ή περισσότερους Τύπους Προβολής: άνω άποψη για την Κάτοψη και πλευρική, πρόσθια και/ή οπίσθια άποψη για Τομές/Όψεις.

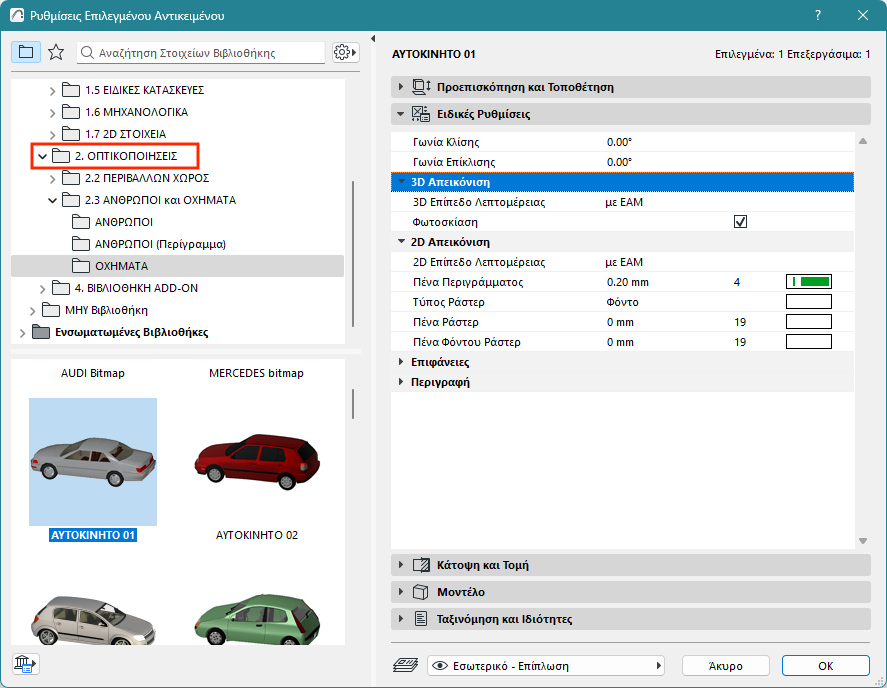

Τα αντίστοιχα αυτών των στοιχείων που βρίσκονται στο ντοσιέ ΑΠΕΙΚΟΝΙΣΕΙΣ, περιέχουν πλήρεις 3D περιγραφές και χρησιμοποιούνται για απεικονίσεις στο 3D Παράθυρο και ειδικά στις Φωτορεαλιστικές εικόνες. Το ντοσιέ ΑΠΕΙΚΟΝΙΣΕΙΣ περιέχει και δύο στοιχεία που χρησιμοποιούνται για απεικονίσεις με υφή. Στις απόψεις με Σκίαση εμφανίζονται σαν απλά ράστερ, ενώ στους φωτορεαλισμούς εμφανίζονται πλήρη. Αν τοποθετήσετε και ενεργοποιήσετε μία Κάμερα, η εικόνα βλέπει πάντοτε την κάμερα, ώστε να αποφευχθούν οι παραμορφώσεις.

Μερικά σύμπλοκα στοιχεία μπορεί να χρειάζονται πολύ χρόνο για την λεπτομερή τους 3D απεικόνιση - για παράδειγμα, ρεαλιστικά δένδρα και άλλα φυτά, τα οποία αποτελούνται από ένα πολύ μεγάλο αριθμό πολυγώνων.
