Γραφική Επεξεργασία με Χρήση Επεξεργάσιμων Χαρ. Σημείων

Ανάλογα με τον προγραμματισμό τους, τα GDL Αντικείμενα μπορούν να έχουν έξυπνα επεξεργάσιμα χαρ. σημεία (κουκκίδες επιλογής). Τα επεξεργάσιμα GDL σημεία αναγνωρίζονται από το σχήμα τους (σαν διαμάντι/ρόμβος). Αν επιλέξετε ένα τέτοιο αντικείμενο, κάντε κλικ σε ένα επεξεργάσιμο χαρ. σημείο και διαλέξτε το εικονίδιο Συστολή/Διαστολή ή Μετακίνηση Κορυφής από τη ΜικροΠαλέτα (όποιο είναι κατάλληλο). Κλικ σε ένα επεξεργάσιμο GDL χαρ. σημείο, προκαλεί τον Ιχνηλάτη να δείξει την επεξεργάσιμη παράμετρο. Πατήστε το Tab για να εισάγετε μία τιμή για την GDL παράμετρο.

Το χρώμα των επεξεργάσιμων GDL χαρ. σημείων μπορεί να οριστεί Επιλογές > Περιβάλλον Εργασίας > Πληροφορίες Στοιχείου και Επιλογής.

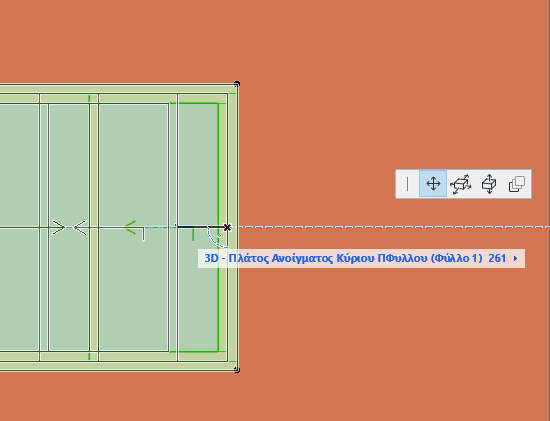

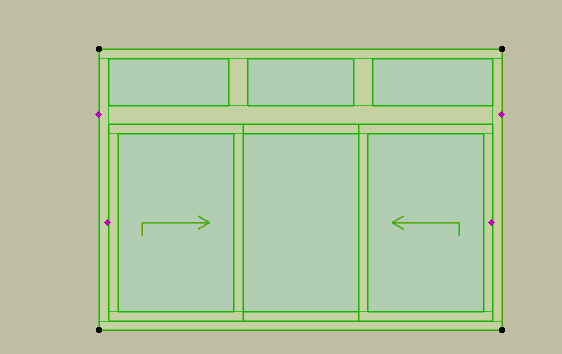

Το χαρ. σημείο σχήματος ρόμβου λειτουργεί σαν υπενθύμιση, ότι εκτός από τη γραφική επεξεργασία, με τη βοήθεια αυτού του σημείου είναι διαθέσιμη μέσα από τον Ιχνηλάτη και η άμεση αριθμητική επεξεργασία (για παράδειγμα, ο ορισμός του πλάτους του φύλλου ενός παραθύρου με πληκτρολόγηση της τιμής του), εφόσον βέβαια έχει ενεργοποιηθεί η κατάλληλη επιλογή στη ΜικροΠαλέτα. Στην παρακάτω εικόνα αναδύεται ο Ιχνηλάτης, δείχνοντας την παράμετρο “Πλάτος Ανοίγματος Φύλλου”, όταν στη ΜικροΠαλέτα έχει επιλεγεί το εικονίδιο Συστολή/Διαστολή.

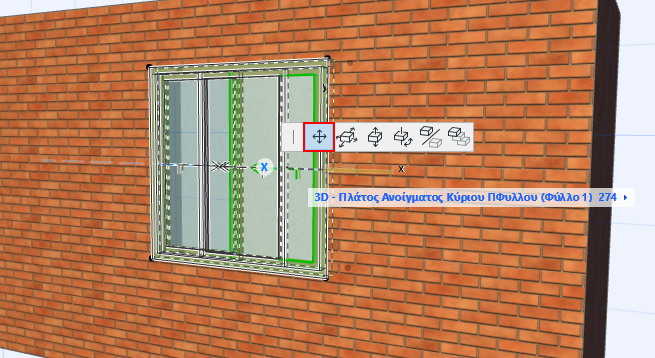

Το χαρ. σημείο σχήματος ρόμβου και η σχετική παλέτα επεξεργασίας διατίθενται και στο 3D Παράθυρο. Στην παρακάτω εικόνα, πρέπει να διαλέξετε το Μετακίνηση Κορυφής από τη ΜικροΠαλέτα για να ενεργοποιηθεί η παράμετρος Πλάτος Ανοίγματος Φύλλου.

Σημείωση: Το χαρ. σημείο σχήματος ρόμβου εμφανίζεται μόνο σαν δυνατότητα επεξεργασίας μίας ειδικής παραμέτρου που παρέχεται από τον Ιχνηλάτη. Με αυτού του τύπου το χαρ. σημείο δεν συσχετίζεται απαραιτήτως κάποια άλλου τύπου λειτουργία.
