Αποθήκευση 2D Συμβόλων ως Αντικείμενα

Εάν διαπιστώσετε ότι χρειάζεστε να τοποθετήσετε ένα 2D μοτίβο πολλές φορές σε μία μελέτη, μπορεί να θέλετε να δημιουργήσετε ένα 2D σύμβολο και στη συνέχεια να το αποθηκεύσετε ως αντικείμενο.

1.Σχεδιάστε στη μελέτη το επιθυμητό 2D Σύμβολο με τα εργαλεία 2D (γραμμή, κείμενο, ράστερ, κτλ.).

2.Τοποθετήστε χαρ. σημεία σε όποιο σημείο θέλετε να βρίσκει ο δείκτης το αντικείμενο.

3.Επιλέξτε τα επιθυμητά σχεδιαστικά στοιχεία.

4.Χρησιμοποιήστε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως, και επιλέξτε Αντικείμενο.

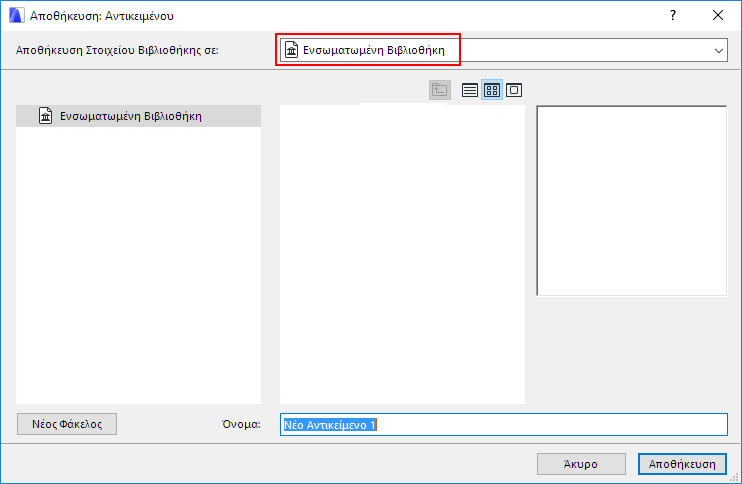

5.Στον εμφανιζόμενο διάλογο Αποθήκευση Αντικειμένου, εισάγετε ένα όνομα και επιλέξτε τη θέση του φακέλου που θέλετε για το αντικείμενο ή κάντε κλικ στο Νέος Φάκελος για να δημιουργήσετε έναν νέο προορισμό:

–στην Ενσωματωμένη Βιβλιοθήκη (Αρχική επιλογή). Συστήνουμε να αποθηκεύετε τα εξειδικευμένα αντικείμενα της μελέτης, στην Ενσωματωμένη Βιβλιοθήκη σας).

–να αναζητήσετε μία συνδεδεμένη βιβλιοθήκη

–σε μία BIMcloud βιβλιοθήκη που έχει προστεθεί στη μελέτη

Σημείωση: Στο Teamwork, πρέπει πρώτα να δεσμεύσετε τον φάκελο της BIMcloud Βιβλιοθήκης και μετά να αποθηκεύσετε σε αυτόν.

Προαιρετικά, πατήστε Νέος Φάκελος για να δημιουργήσετε έναν νέο φάκελο, εντός της επιλεγμένης βιβλιοθήκης.

6.Τοποθετήστε το με το εργαλείο Αντικείμενο. Σημειώστε ότι το αντικείμενο που έχει δημιουργηθεί μπορεί να συσταλεί/διασταλεί, αλλά μετά από τη συστολή/διαστολή θα παραμορφώνεται, δεδομένου ότι δε διαθέτει script βασισμένο σε παραμετρικά στοιχεία.

Πληροφορίες για την επεξεργασία του παράγωγου GDL στοιχείου βιβλιοθήκης, δείτε: Επεξεργασία Ειδικών Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ και Εξαρτημάτων.
