Αποθήκευση Ορθογωνικών Πορτών και Παραθύρων από Στοιχεία 3D Μοντέλου

1.Δημιουργήστε το επιθυμητό 3D μοντέλο της πόρτας ή του παραθύρου στη μελέτη, χρησιμοποιώντας τα κατασκευαστικά εργαλεία του Archicad (πλάκα, τοίχος, ανάγλυφο, στέγη κτλ). Συστήνεται η σχεδίαση του στοιχείου στο XY επίπεδο και στη στάθμη μηδέν.

2.Επιλέξτε τα στοιχεία στο 3D παράθυρο. Μπορείτε να χρησιμοποιήσετε οποιεσδήποτε ρυθμίσεις 3D προβολής.

Για να χρησιμοποιήσετε μία ειδική προβολή, δείτε: Ρύθμιση της 3D Προβολής Αντικειμένου.

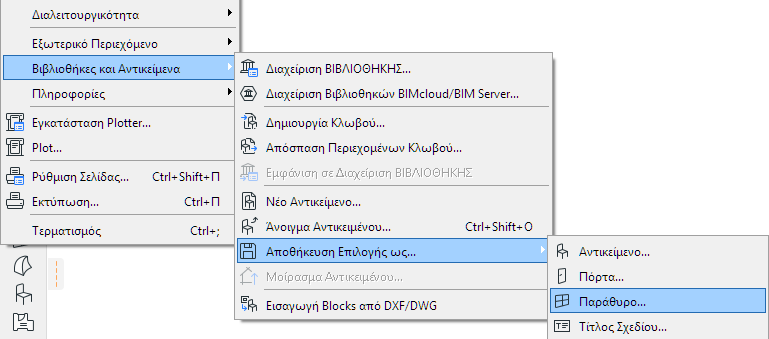

3.Στο 3D παράθυρο, αποθηκεύστε τα επιλεγμένα στοιχεία με την εντολή Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως, και επιλέξτε Παράθυρο ή Πόρτα.

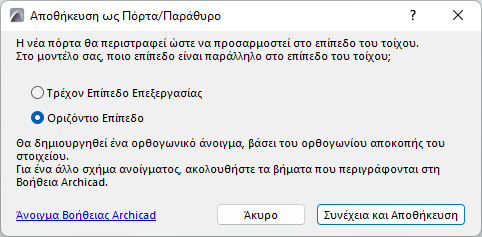

4.Θα ειδοποιηθείτε να προσδιορίσετε το επίπεδο του μοντέλου που θα αναπαριστά το επίπεδο του τοίχου υποδοχής (επίπεδο όψης), στο οποίο θα στραφεί η νέα Πόρτα ή το νέο Παράθυρο: είτε το τρέχον επίπεδο επεξεργασίας, είτε το οριζόντιο επίπεδο. (Αυτό είναι σημαντικό εάν, για παράδειγμα, αποθηκεύετε μία επεξεργασμένη Μορφή η οποία ήταν αρχικά μία πόρτα, και η οποία, επομένως, δεν βρίσκεται στο οριζόντιο επίπεδο του μοντέλου σας).

5.Στον εμφανιζόμενο διάλογο Αποθήκευση Πόρτας (ή Αποθήκευση Παραθύρου), εισάγετε ένα όνομα και επιλέξτε τη θέση του φακέλου που θέλετε για το νέο άνοιγμα:

–στην Ενσωματωμένη Βιβλιοθήκη (Αρχική επιλογή). Συστήνουμε να αποθηκεύετε τα εξειδικευμένα αντικείμενα της μελέτης, στην Ενσωματωμένη Βιβλιοθήκη σας).

–σε μία BIMcloud βιβλιοθήκη που έχει προστεθεί στη μελέτη

Σημείωση: Πρέπει πρώτα να δεσμεύσετε τον φάκελο της BIMcloud Βιβλιοθήκης και μετά να αποθηκεύσετε σε αυτόν.

–να αναζητήσετε μία συνδεδεμένη βιβλιοθήκη

Πατήστε Νέος Φάκελος για να δημιουργήσετε έναν νέο φάκελο, εντός της επιλεγμένης βιβλιοθήκης.

6.Κάντε κλικ στο Αποθήκευση.

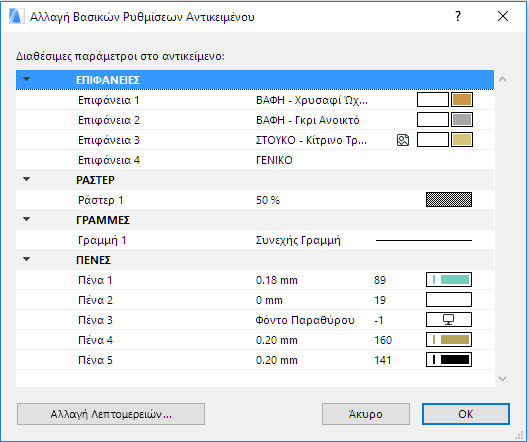

7.Εμφανίζεται ο διάλογος Αλλαγή Βασικών Ρυθμίσεων Αντικειμένου. Εδώ μπορείτε να ορίσετε τις προκαθορισμένες Επιφάνειες, Ράστερ και Πένες των νέων στοιχείων βιβλιοθήκης. Μετά την τοποθέτηση του στοιχείου βιβλιοθήκης, μπορείτε να βελτιώσετε αυτά τα χαρακτηριστικά στις Ρυθμίσεις Αντικειμένου.

Επίσης, για να προσθέσετε πληροφορίες στο νέο σας στοιχείο βιβλιοθήκης (για παράδειγμα, λέξεις-κλειδιά για εύκολη αναζήτηση στις Ρυθμίσεις Αντικειμένου ή στα BIM Συστατικά), κάντε κλικ στο Αλλαγή Λεπτομερειών που είναι κάτω αριστερά.

8.Πατήστε το OK.

9.Τοποθετήστε το με το εργαλείο Παράθυρο (ή Πόρτα). Σημειώστε ότι το αντικείμενο που έχει δημιουργηθεί μπορεί να συσταλεί/διασταλεί, αλλά δεδομένου ότι δε διαθέτει παραμετρικό script, μετά από τη συστολή/διαστολή θα παραμορφώνεται.

Πληροφορίες για την επεξεργασία του παράγωγου GDL στοιχείου βιβλιοθήκης, δείτε: Επεξεργασία Ειδικών Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ και Εξαρτημάτων.
