Δημιουργία Ειδικών Εξαρτημάτων για Πόρτες, Παράθυρα, Τοιχοπετάσματα, Σκάλες, Κιγκλιδώματα

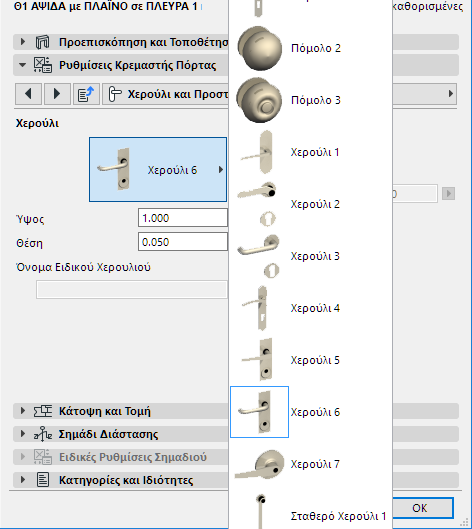

Πόρτες, Παράθυρα, και τα ιεραρχικά στοιχεία σχεδίασης (Τοιχοπέτασμα, Σκάλα, Κιγκλίδωμα) είναι GDL Αντικείμενα με πολλές επιλογές παραμέτρων. Για παράδειγμα, οι πόρτες στην ΒΙΒΛΙΟΘΗΚΗ του Archicad προσφέρουν μεγάλη ποικιλία πάνελ και πόμολων πόρτας:
Ωστόσο, η σχεδίασή σας μπορεί να χρειάζεται ένα διαφορετικού είδους εξάρτημα πόρτας - κάποιο που να μην είναι διαθέσιμο στη βιβλιοθήκη σας. Σε αυτή την περίπτωση, μπορείτε να σχεδιάσετε το μοντέλο ενός στοιχείου και να το αποθηκεύσετε ως στοιχείο βιβλιοθήκης, καθορίζοντάς το ως ειδικό εξάρτημα (π.χ. χειρολαβή πόρτας), το οποίο στη συνέχεια θα χρησιμοποιηθεί στις τοποθετημένες πόρτες.

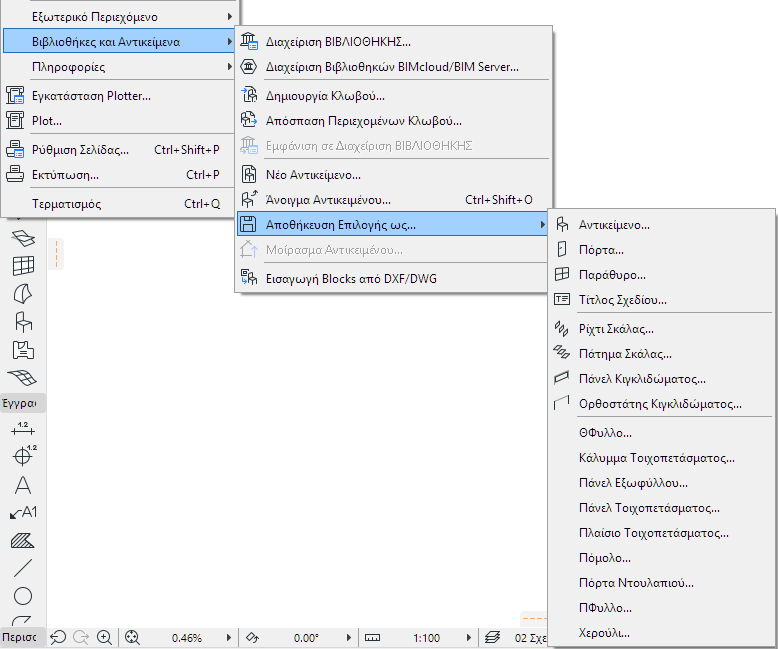

Τα πιθανά ειδικά εξαρτήματα βρίσκονται στη λίστα της εντολής Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως...:
Για παράδειγμα, μπορείτε να αποθηκεύσετε μία πλάκα ως ειδικό ΘΦυλλο. Το προκύπτον GDL αντικείμενο αποθηκεύεται ως ΘΦυλλο στην Ενσωματωμένη Βιβλιοθήκη της μελέτης σας. Όλες οι Πόρτες που χρησιμοποιούν ΘΦυλλα θα μπορούν να χρησιμοποιούν αυτό το ειδικό ΘΦυλλο.
•Όταν εφαρμόζετε το ειδικό εξάρτημα, το Archicad θα αλλάξει αυτόματα το μέγεθός του, αν είναι απαραίτητο. Για παράδειγμα, μπορείτε να δημιουργήσετε ένα Ειδικό Εξάρτημα, τύπου ΘΦυλλου, μεγέθους 1000 x 2000 mm. Αν έχετε μία Πόρτα διαστάσεων 800 x 2000 mm, με Πλάτος Κασώματος 50 mm σε όλες τις πλευρές, το ΘΦυλλο θα γίνει 700 x 1950 mm. Το πρόγραμμα θα κάνει αναλογική Συστολή/Διαστολή όλων των μερών του Ειδικού Εξαρτήματος ΘΦυλλου για να το προσαρμόσει σε αυτό το μέγεθος.
•Η αυτόματη αλλαγή μεγέθους ΔΕΝ είναι εφαρμόσιμη σε Ειδικά Συστατικά που αποθηκεύτηκαν ως υποσυστατικά Σκάλας και Κιγκλιδώματος. Για συστατικά Σκάλας και Κιγκλιδώματος, πρέπει να δημιουργήσετε το συστατικό στο ακριβές μέγεθος που θέλετε να το χρησιμοποιήσετε στη μελέτη.
