Φάση Επεξεργασίας για Υποστυλώματα Πολλών Τμημάτων
Για ένα Υποστύλωμα πολλών τμημάτων, χρησιμοποιήστε τη φάση Επεξεργασίας για να επεξεργαστείτε ξεχωριστά κάθε τμήμα. Η φάση Επεξεργασίας είναι ιδανική για τελειοποίηση της γεωμετρίας του τμήματος γραφικά.
Είσοδος σε Φάση Επεξεργασίας
Επιλέξτε ένα Υποστύλωμα πολλών τμημάτων σε οποιαδήποτε άποψη μοντέλου, και στη συνέχεια κάντε ένα από τα εξής:
•Κάντε κλικ στο κουμπί Επεξεργασία που εμφανίζεται.
•Χρησιμοποιήστε Σχεδίαση > Είσοδος σε Επεξεργασία Υποστυλώματος.

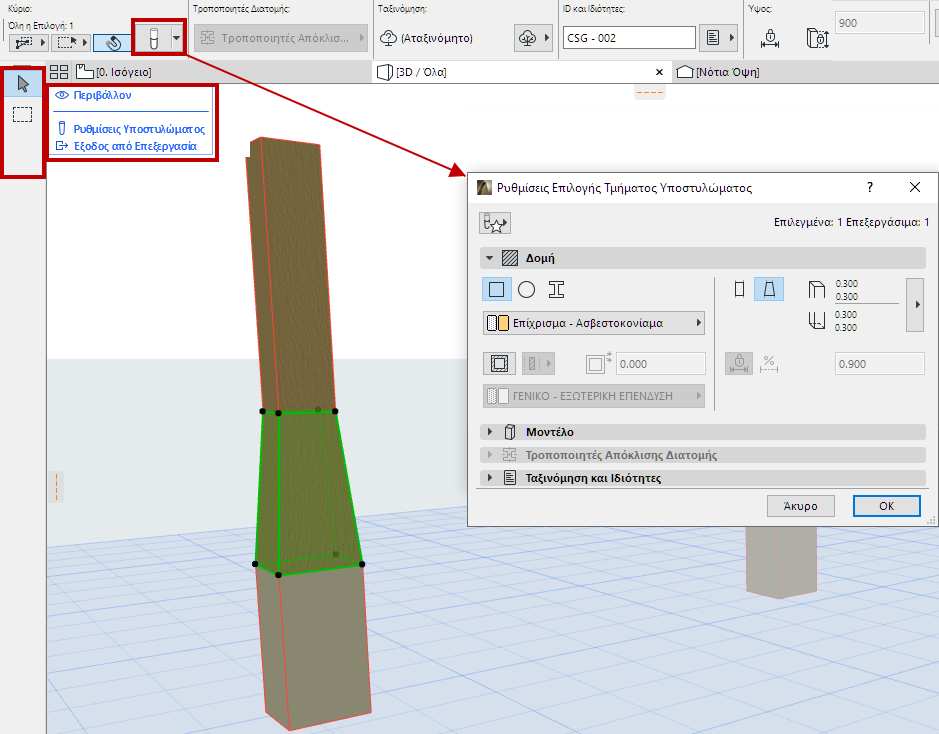

Χρησιμοποιώντας την Φάση Επεξεργασίας
•Στην φάση Επεξεργασίας, η κανονική εργαλειοθήκη Archicad αντικαθίσταται από απλά εργαλεία επιλογής και μία παλέτα εμφάνισης.
•Χρησιμοποιήστε στην παλέτα εμφάνισης τον διακόπτη Περιβάλλον για εμφάνιση/κρύψιμο του υπόλοιπου μοντέλου του κτηρίου (δηλ. οτιδήποτε εκτός από το επιλεγμένο Υποστύλωμα). Στην φάση Επεξεργασίας, δεν μπορείτε να επεξεργαστείτε το υπόλοιπο μοντέλο.
•Από την παλέτα εμφάνισης, διατίθεται ο πλήρης διάλογος Ρυθμίσεων Υποστυλώματος.
•Από την Παλέτα Πληροφοριών, μπορείτε να ανοίξετε έναν περιορισμένο διάλογο Ρυθμίσεων συγκεκριμένου τμήματος.

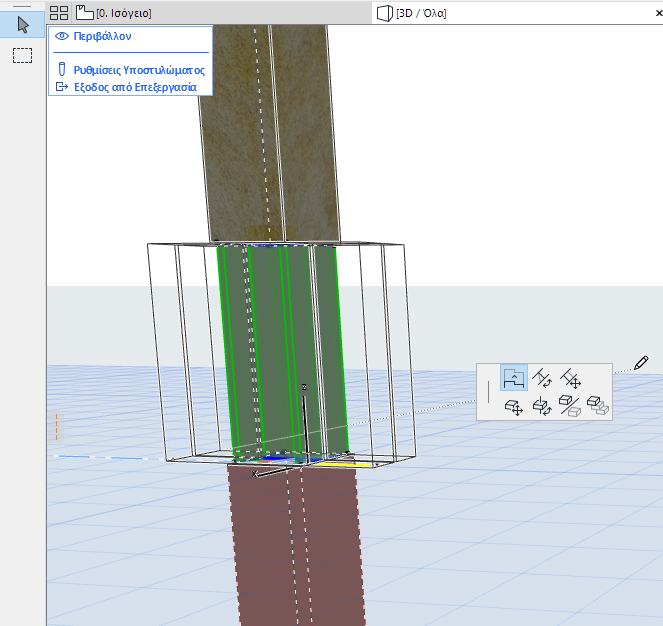

Για παράδειγμα, να επεξεργαστείτε τους Τροποποιητές Διατομής ενός σύμπλοκου (από διατομή) τμήματος Υποστυλώματος:
Έξοδος από Φάση Επεξεργασίας
Κάντε μία από τις ακόλουθες ενέργειες:
•Να πατήσετε Esc
•Πατήστε Έξοδος από Επεξεργασία στην παλέτα που εμφανίζεται.
•Χρησιμοποιήστε Σχεδίαση > Έξοδος από Επεξεργασία Υποστυλώματος.
Από την παλέτα εμφάνισης, κάντε κλικ στις Ρυθμίσεις Υποστυλώματος για να προσπελάσετε τον διάλογο ρυθμίσεων του επιλεγμένου τμήματος.
