Ύψος Ποδιάς με Χρήση του Πάχους Υπόβασης

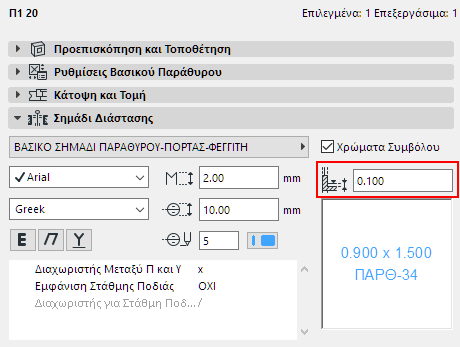

Στο Πάνελ Σημάδι Διάστασης των Ρυθμίσεων Πόρτας/Παραθύρου, χρησιμοποιήστε το πεδίο Πάχος Υπόβασης για να ρυθμίσετε με ακρίβεια τη Στάθμη Ποδιάς, εάν η στάθμη δαπέδου εμπεριέχει και το πάχος ξύλινου δαπέδου ή άλλης στρώσης, και εάν η βάση του τοίχου δεν συμπίπτει με αυτή τη στάθμη δαπέδου.

Το Archicad μετρά το ύψος ποδιάς μίας πόρτας/παραθύρου από τη βάση του τοίχου (ή από τη στάθμη του Τρέχοντος Ορόφου, που ορίστηκε στο Πάνελ Προεπισκόπηση και Τοποθέτηση). Αλλά εάν θέλετε αυτή η τιμή που εμφανίζεται στο σημάδι να αντικατοπτρίζει την πραγματική στάθμη δαπέδου, εισάγετε αυτό το πρόσθετο πάχος στο πεδίο Πάχος Υπόβασης.

Το Archicad θα συνεχίσει να μετρά την τιμή της ποδιάς από τη βάση του τοίχου, αλλά το σημάδι πόρτας/παραθύρου θα εμφανίζει μία τιμή ύψους ποδιάς στην οποία έχει αφαιρεθεί το πάχος υπόβασης από την τιμή που γράψατε για την ποδιά.

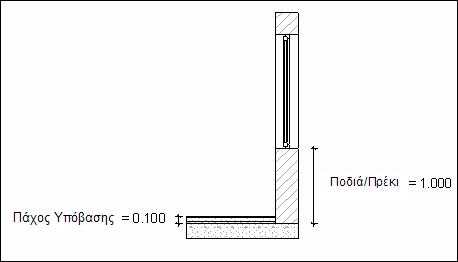

Για παράδειγμα, ας υποθέσουμε ότι η Βάση Τοίχου είναι -100 mm κάτω από τη στάθμη δαπέδου (το Πάχος Υπόβασης είναι 100 mm). Το ύψος ποδιάς παραθύρου (στηθαίο) είναι 1000 mm, αλλά το σωστό Ύψος Ποδιάς για τις ανάγκες των κατασκευαστικών σχεδίων είναι στην πραγματικότητα 900 mm από το δάπεδο. Επομένως, το ύψος ποδιάς παραθύρου που εμφανίζεται στο σημάδι Κάτοψης, θα δείχνει 900 mm.

Σημείωση: Η εισαγωγή μίας τιμής στο πεδίο Πάχος Υπόβασης δεν επηρεάζει την πραγματική τοποθέτηση της πόρτας/παραθύρου μέσα στον τοίχο, αλλά πρόκειται για έναν εναλλακτικό τρόπο απεικόνισης της στάθμης ποδιάς/πρεκιού στο σημάδι πόρτας/παραθύρου.

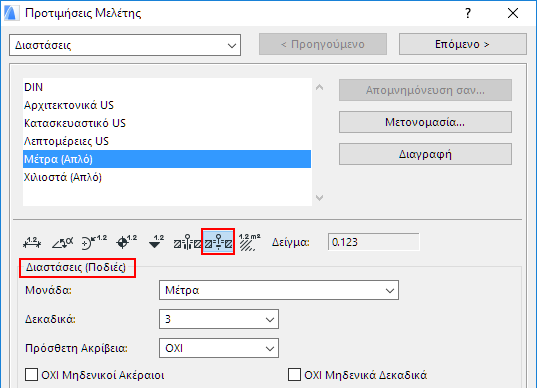

Σημείωση: Τα σημάδια στάθμης ποδιάς χρησιμοποιούν μονάδες διάστασης, οι οποίες ορίζονται ειδικά για αυτές τις τιμές: πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις και επιλέξτε Διαστάσεις (Ποδιές).

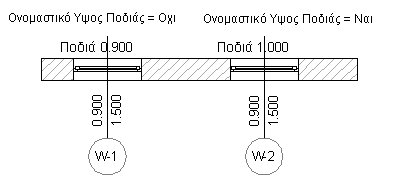

Μερικά σημάδια έχουν ένα κουτάκι τσεκαρίσματος για να εμφανίζεται η Ονομαστική Στάθμη Ποδιάς (π.χ., η εμφανιζόμενη τιμή Ποδιάς δεν λαμβάνει υπόψη το πάχος υπόβασης). Η παρακάτω εικόνα δείχνει το αποτέλεσμα που έχει το τσεκάρισμα ή μη αυτού του ελέγχου.
