Τοποθέτηση και Μετατόπιση ενός Φεγγίτη

Οι Φεγγίτες τοποθετούνται μέσα σε Στέγες ή Κελύφη είτε στην Κάτοψη, είτε στο 3D Παράθυρο.

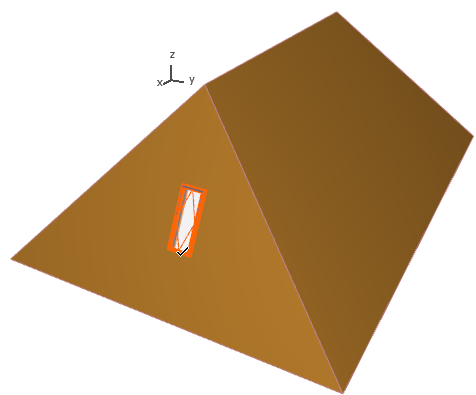

Επιλέξτε το εργαλείο Φεγγίτης και κάντε κλικ για να τον τοποθετήσετε είτε σε μία Στέγη, είτε σε ένα Κέλυφος. Θα τοποθετηθεί από το σημείο αγκύρωσής του, όπως ορίστηκε στην Παλέτα Πληροφοριών Φεγγίτη.

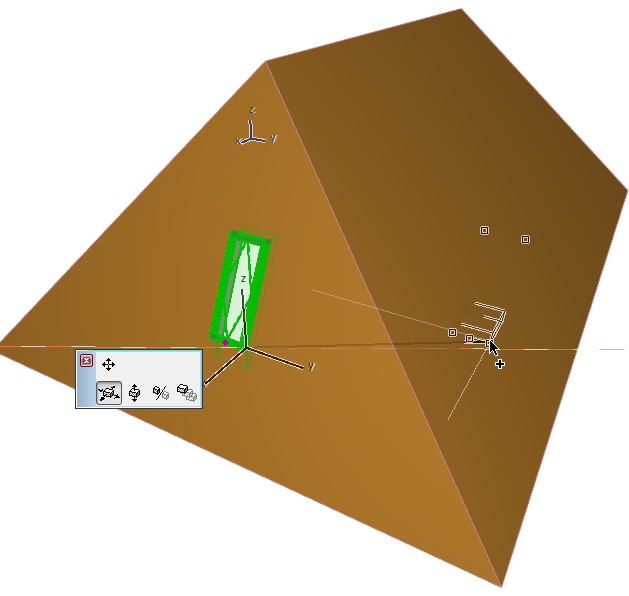

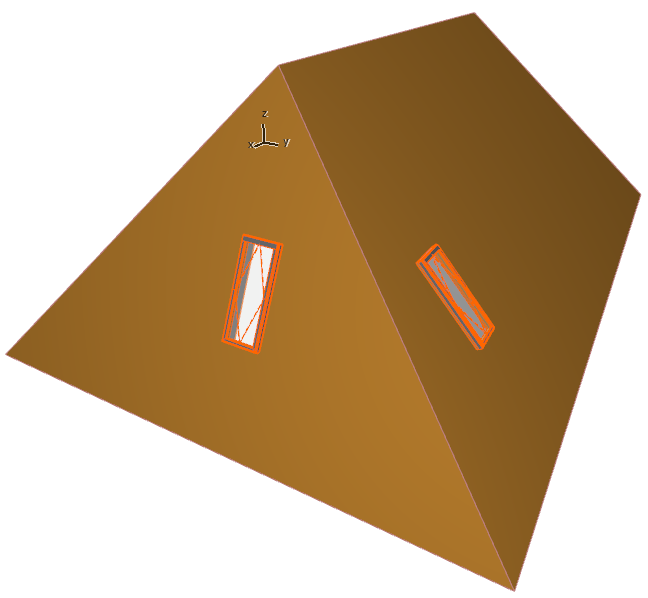

Όταν κάνετε Μετατόπιση (ή Μετατόπιση Αντιγράφου) ενός Φεγγίτη εντός ενός Κελύφους ή από τη μία έδρα Στέγης σε μία άλλη, ο Φεγγίτης προσαρμόζεται αυτομάτως στη νέα του θέση.

Τοποθέτηση Φεγγίτη σε Καμπύλη Έδρα Στέγης

Όταν τοποθετείτε ή μετατοπίζετε έναν Φεγγίτη μέσα σε ένα καμπύλο τμήμα Στέγης (που έχει έναν καμπύλο άξονα περιστροφής), το Archicad μπορεί να ρυθμίσει την τοποθέτηση του Φεγγίτη, χρησιμοποιώντας μία από τις εξής δύο λογικές προσέγγισης:

•Ας υποθέσουμε ότι η έδρα Στέγης που μοντελοποιείτε, αντιπροσωπεύει μία καμπύλη έδρα Στέγης

•Ας υποθέσουμε ότι η έδρα Στέγης που μοντελοποιείτε, στην πραγματικότητα αντιπροσωπεύει μία από αρκετά γειτονικά ευθύγραμμα τμήματα

Αναλόγως της παραδοχής που έχετε επιλέξει, ο Φεγγίτης μπορεί να τοποθετηθεί με λίγο διαφορετικό τρόπο.

Στις Ρυθμίσεις Στέγης (ή στην Παλέτα Πληροφοριών) η επιλογή είναι: Φεγγίτες και Ανοίγματα χειρίζονται τα τμήματα ως καμπύλες. Είναι τσεκαρισμένη εξ ορισμού. Αυτό σημαίνει ότι το Archicad υποθέτει ότι μία έδρα Στέγης με καμπύλο άξονα περιστροφής, αντιπροσωπεύει μία καμπύλη (κυρτή) έδρα Στέγης.

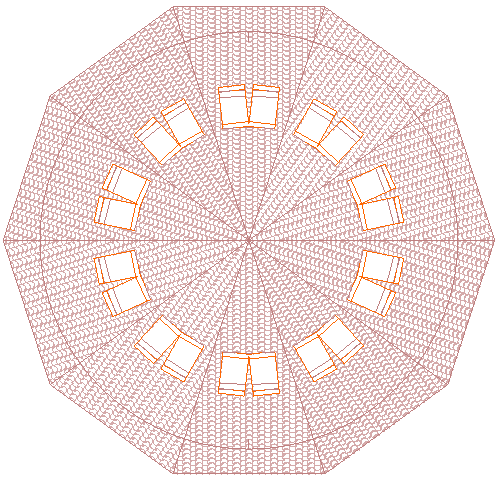

•Όταν τοποθετείτε ή μετατοπίζετε έναν Φεγγίτη μέσα σε ένα καμπύλο τμήμα Στέγης, η γεωμετρία του Φεγγίτη θα προσαρμόζεται, ώστε να ανταποκρίνεται σε μία κυρτή επιφάνεια.

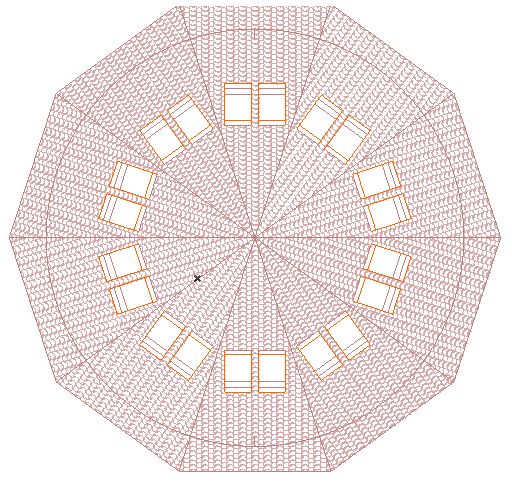

•Εάν δεν έχετε τσεκάρει αυτήν την επιλογή, η θέση του Φεγγίτη θα ανταποκρίνεται στην τοποθέτησή του σε μία επίπεδη έδρα.

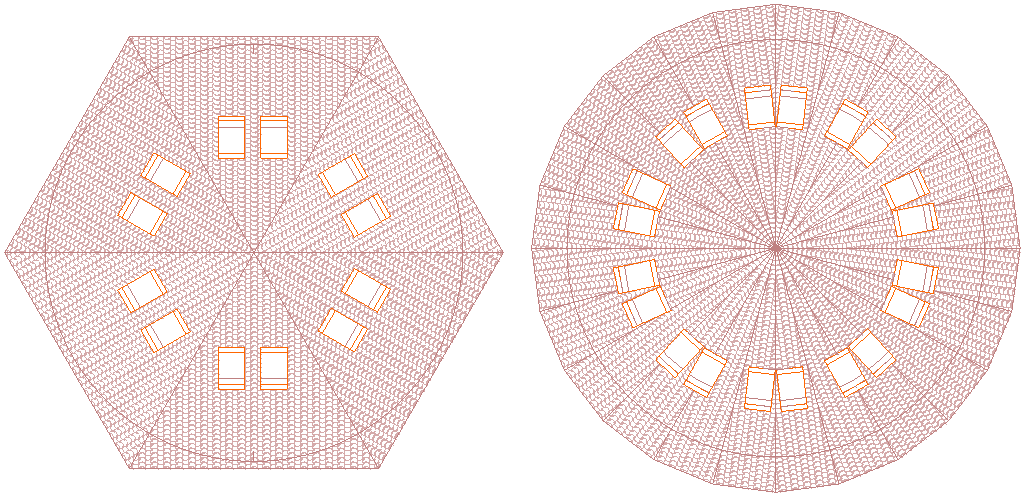

Σε πολλές περιπτώσεις, αυτή η επιλογή δεν έχει κάποια σχέση. Εάν το καμπύλο τμήμα Στέγης αποτελείται από μερικές μεγάλες επίπεδες έδρες Στέγης ή από πολλές μικρές έδρες, η τοποθέτηση του Φεγγίτη θα είναι η αναμενόμενη.
