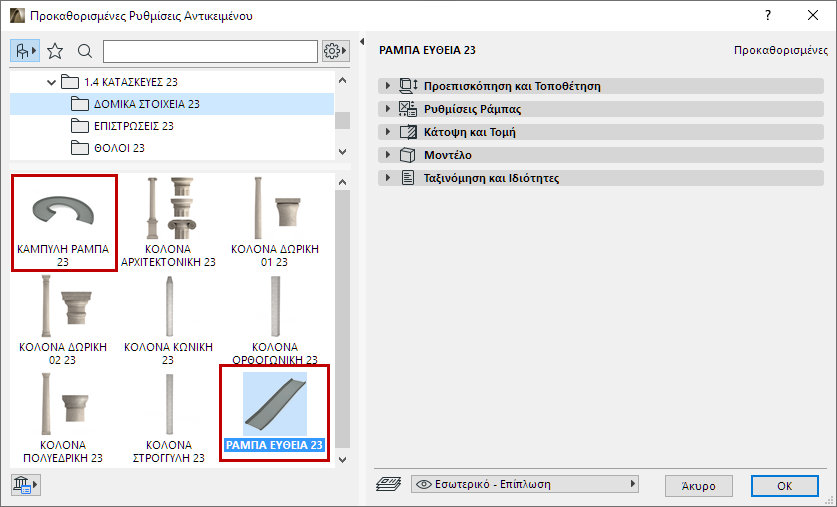

Η ΒΙΒΛΙΟΘΗΚΗ περιλαμβάνει παραμετρικά αντικείμενα Ράμπας (Ευθύγραμμη και Καμπύλη.)
Χρησιμοποιήστε τα για να δημιουργήσετε τυπικές Ράμπες που εμφανίζονται με τη μορφή που χρειάζεστε.
Εάν χρειάζεται, ορίστε ξεχωριστά τμήματα Μετάβασης στο άνω και το κάτω μέρος της Ράμπας.
Ευθύγραμμη Ράμπα
Κλίση
Χρησιμοποιήστε το πάνελ Ρυθμίσεις Ράμπας (σελίδα Διαστάσεις) για να καθορίσετε την κλίση της Ράμπας.
•Εισάγετε την κλίση, χρησιμοποιώντας Βαθμίδα, Ποσοστό, ή Μοίρες
•Εναλλακτικά, τσεκάρετε το Ορισμός Κλίσης από Διαστάσεις: στη συνέχεια εισάγετε τιμές Ύψους και Διάστασης στα παρακάτω πεδία, για να υπολογίσετε αυτόματα την κλίση.
|
|
|
|

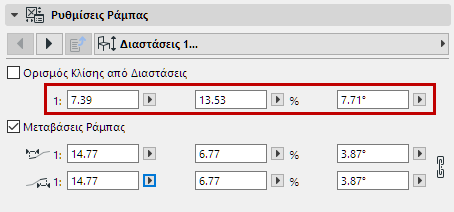

Άμεσος Ορισμός Κλίσης |

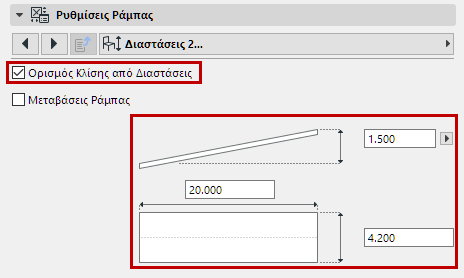

Ορισμός Κλίσης από Μήκος/Ύψος Ράμπας |
Κείμενο

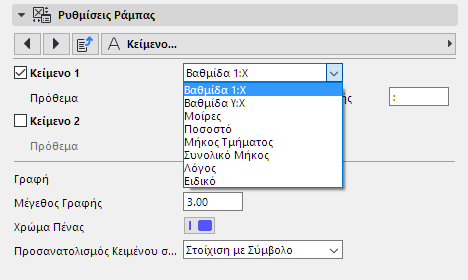

Χρησιμοποιήστε τη σελίδα Κείμενο των Ρυθμίσεων Ράμπας για προαιρετική εμφάνιση μίας ή δύο σειρών κειμένου στην 2D Ράμπα, στη διάταξη που επιλέγετε. Για μία κλίση που εμφανίζεται π.χ. ως 1:X, μπορείτε να χρησιμοποιήσετε οποιονδήποτε χαρακτήρα ή κείμενο ως διαχωριστή.

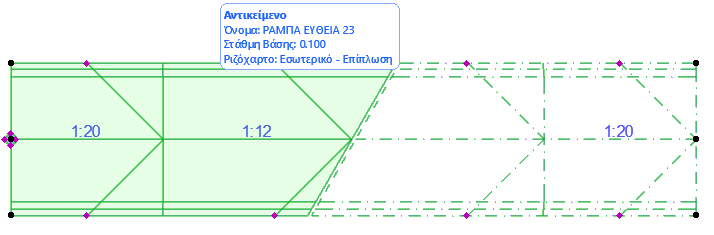

Κλίση εμφανιζόμενη ως Βαθμίδα

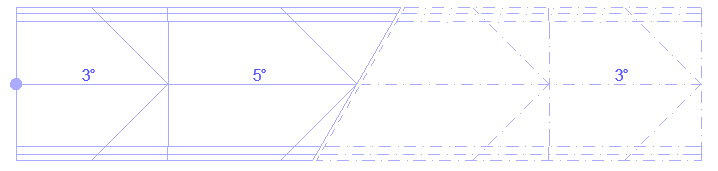

Κλίση εμφανιζόμενη σε Μοίρες

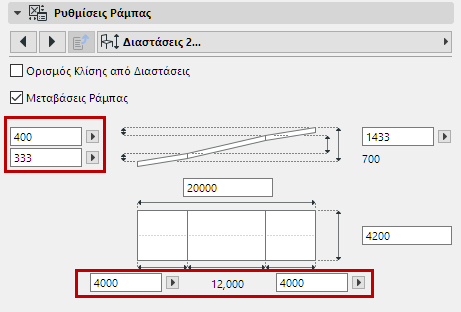

Μεταβάσεις

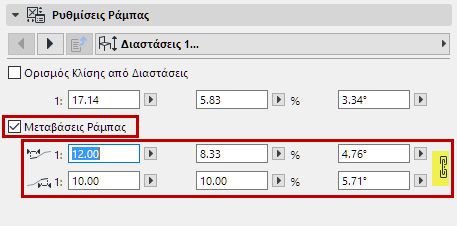

Στο πάνελ Ρυθμίσεις Ράμπας (σελίδες Διαστάσεις 1 και 2):
•Τσεκάρετε Μεταβάσεις Ράμπας για να δημιουργήσετε και να καθορίσετε μεταβατικά τμήματα στο άνω και στο κάτω μέρος της Ράμπας.
•Για κάθε τμήμα, καθορίστε την κλίση του άμεσα ή από τις Διαστάσεις. (Κάντε κλικ στο εικονίδιο Αλυσίδα για να χρησιμοποιήσετε ίσες τιμές τόσο για την άνω όσο και για την κάτω μετάβαση.)
•Διατίθενται πρόσθετα πεδία διάστασης στη σελίδα Διαστάσεις 2: εισάγετε ή υπολογίστε τιμές μήκους και ύψους για κάθε τμήμα μετάβασης.
Σημείωση: Οι Ευθύγραμμες Ράμπες μπορούν να τεντωθούν γραφικά, χρησιμοποιώντας τις εντολές Μετατόπιση Κόμβου ή Συστολή/Διαστολή της μικροΠαλέτας. Κατά τη συστολή/διαστολή, τροποποιείται το μεσαίο τμήμα (όχι οι μεταβάσεις).

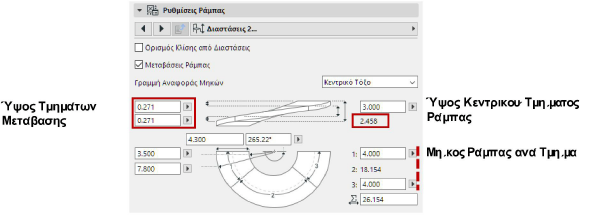

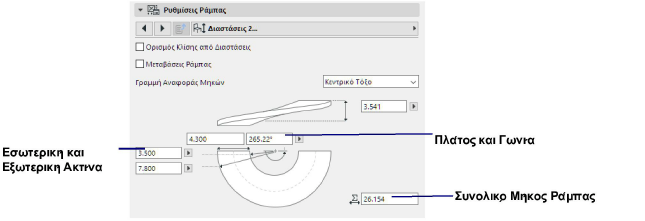

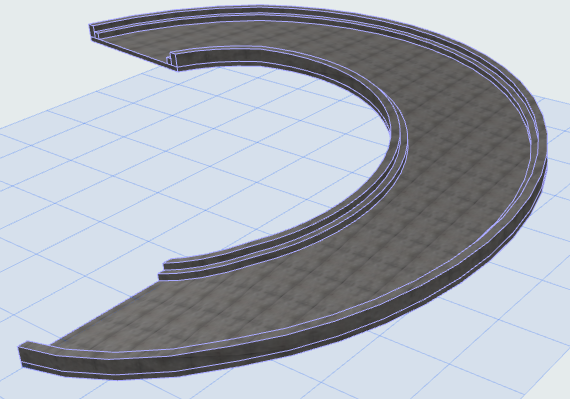

Καμπύλη Ράμπα
Για το αντικείμενο Καμπύλη Ράμπα, διατίθενται πρόσθετες τιμές διάστασης.
•Ρυθμίστε το πλάτος της Ράμπας και δύο ακτίνες (εσωτερική και εξωτερική)
•Εμφανίζεται το πλήρες μήκος της Ράμπας
•Τσεκάρετε Μεταβάσεις Ράμπας για να δημιουργήσετε και να καθορίσετε μεταβατικά τμήματα στο άνω και στο κάτω μέρος της Ράμπας
