Δημιουργία Ζευκτών στην Κάτοψη

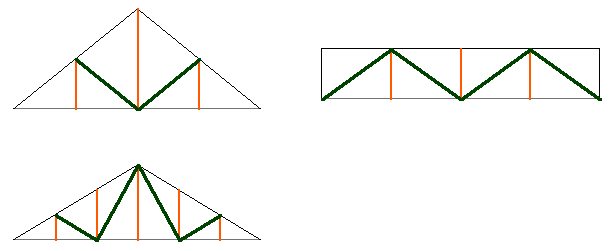

Αρχίστε στην Κάτοψη με τη σχεδίαση του πλαισίου του ζευκτού, χρησιμοποιώντας τα εργαλεία Γραμμή και Τόξο/Κύκλος. Χρησιμοποιήστε διαφορετικά χρώματα πένας για τα διάφορα μέρη του ζευκτού, όπως φαίνεται παρακάτω. Τα πάχη πένας έχουν γίνει έντονα για λόγους σαφήνειας.

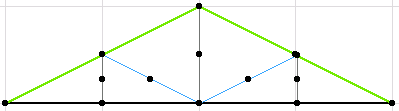

Όταν τελειώσετε τη σχεδίαση, επιλέξτε τις γραμμές που θα δημιουργήσουν το ζευκτό και εκτελέστε την εντολή Δημιουργία Ζευκτού από το ιεραρχικό μενού TrussMaker (Σχεδίαση > Πρόσθετα Σχεδίασης).

Χρησιμοποιήστε τις Ρυθμίσεις TrussMaker για να επιλέξετε ένα σχήμα και να καθορίσετε επιλογές για τη δημιουργία του ζευκτού.

Δείτε: Ρυθμίσεις TrussMaker.

Όταν τελειώσετε με την προσαρμογή του ζευκτού, κάντε κλικ στο κουμπί Αποθήκευση… που βρίσκεται κάτω και αριστερά του διαλόγου. Θα ειδοποιηθείτε να ονομάσετε το νέο ζευκτό αντικείμενο και να το τοποθετήσετε μέσα στην Ενσωματωμένη Βιβλιοθήκη.

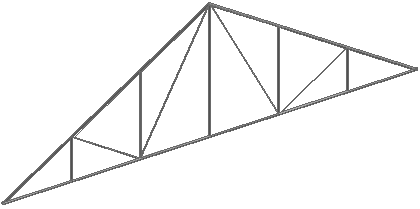

Το νέο ζευκτό εμφανίζεται στην Κάτοψη επάνω στη βάση του περιγράμματος. Πηγαίνετε στο 3D Παράθυρο για να το δείτε και μετακινήστε το στην τελική του θέση.
