Δημιουργία Ζευκτών στα Παράθυρα Τομή/Όψη/ΕΟψη

Μπορείτε να δημιουργείτε ζευκτά στα παράθυρα Τομή/Όψη/ΕΟψη:

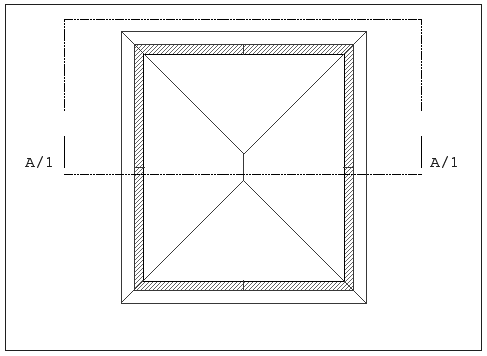

1.Σχεδιάστε στην Κάτοψη μία Στέγη και προσθέστε μία Γραμμή Τομής.

2.Ανοίξτε το αντίστοιχο παράθυρο Τομής/Όψης/ΕΟψης.

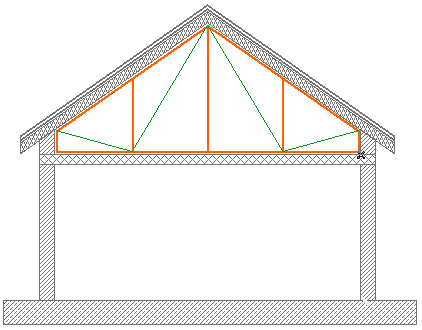

3.Ταιριάξτε το πλαίσιο του ζευκτού στη στέγη. Σχεδιάστε το περίγραμμα με γραμμές, όπως θα κάνατε και στην Κάτοψη.

4.Επιλέξτε τα στοιχεία του πλαισίου και από το ιεραρχικό μενού TrussMaker επιλέξτε την εντολή Δημιουργία Ζευκτού… (Σχεδίαση > Πρόσθετα Σχεδίασης > TrussMaker)

5.Στον διάλογο Ρυθμίσεις TrussMaker, κάντε τις κατάλληλες ρυθμίσεις και αποθηκεύστε το αντικείμενο.

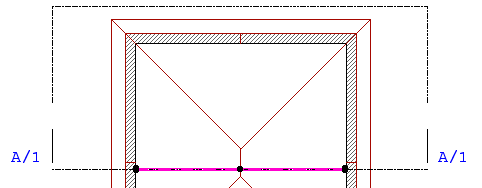

Θα εμφανιστεί ένας διάλογος προειδοποίησης που θα σας πληροφορεί ότι στην Κάτοψη έχει δημιουργηθεί το νέο ζευκτό. Το ζευκτό τοποθετείται στη γραμμή τομής και επομένως εμφανίζεται στο παράθυρο Τομής/Όψης/ΕΟψης σαν ένα αντικείμενο που κόπηκε επάνω στην ακμή του.

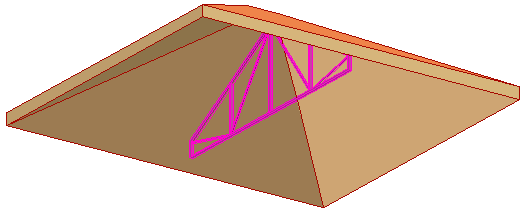

6.Εμφανίστε το νέο ζευκτό μαζί με τη στέγη στο 3D ή σε ένα άλλο παράθυρο Τομής.
