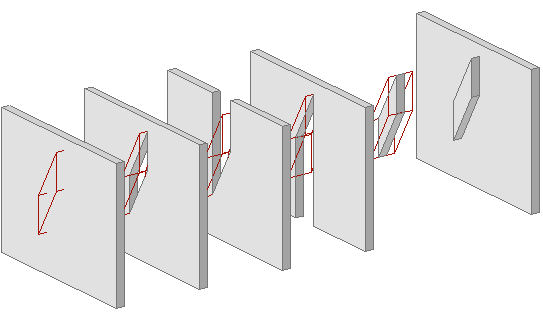

Μπορούν να εκτελεστούν πέντε τύποι πράξεων. Η εικόνα που ακολουθεί δείχνει το αποτέλεσμα κάθε τύπου πράξης: το αρχικό σχήμα Τοίχου εμφανίζεται στο αριστερό άκρο, ακολουθούμενο από κάθε μία από τις πέντε λειτουργίες. Το στοιχείο-Τελεστής εμφανίζεται με Εμφανείς Ακμές.
•Η Αφαίρεση αποκόπτει τη μορφή του Τελεστή από τον Στόχο.
•Η Αφαίρεση με εξαγωγή των άνω αποκόπτει τη μορφή του Τελεστή από τον Στόχο και τον όγκο που βρίσκεται πάνω από τον Τελεστή (προβολή του τελεστή στην άνω επιφάνεια του στόχου)
•Η Αφαίρεση με εξαγωγή των κάτω αποκόπτει τη μορφή του Τελεστή από τον Στόχο και τον όγκο που βρίσκεται πάνω από τον Τελεστή (προβολή του τελεστή στην κάτω επιφάνεια του στόχου)
•Η Τομή διατηρεί μόνον τον κοινό όγκο του Στόχου και του Τελεστή
•Η Πρόσθεση προσθέτει τη μορφή του Στόχου στη μορφή του Τελεστή.
Πράξεις Στερεών: Εμφάνιση Στοιχείου και Υπολογισμός

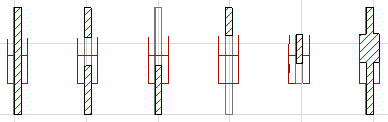

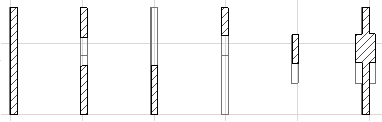

Η πράξη επιδρά στη μορφή του μοντέλου, δηλ. στην 3D Άποψη και στην Τομή/Όψη/ΕΟψη (Μοντέλο) καθώς και στην άποψη Σχέδιο Λεπτομέρειας. Παρακάτω εμφανίζεται η Τομή των στοιχείων που είδαμε παραπάνω. Οι Τελεστές εμφανίζονται με Εμφανείς Ακμές (άνω εικόνα) και τα ριζόχαρτά τους είναι κρυμμένα (κάτω εικόνα).
Η Κάτοψη και των δύο στοιχείων (Στόχος και Τελεστής) παραμένει αναλλοίωτη. Η τοποθέτηση του Τελεστή σε ριζόχαρτο Εμφανών Ακμών δεν επηρεάζει την εμφάνισή του. Αν το ριζόχαρτο του Τελεστή είναι μη ορατό, τότε ο Τελεστής δεν θα εμφανίζεται στην Κάτοψη και δεν θα μπορείτε να τον επεξεργαστείτε μέχρι να κάνετε το ριζόχαρτό του ορατό.
Σημείωση: Εάν στην Κάτοψη επιλέξετε μόνον τον Στόχο και εμφανίσετε την επιλογή στην 3D άποψη, η τροποποιημένη μορφή θα εμφανιστεί, αλλά χωρίς τον Τελεστή.
Αν εκτελέσετε μία Πράξη σε μία Τομή/Όψη/ΕΟψη, για να δείτε το αποτέλεσμα, θα πρέπει να ζητήσετε Ανακατασκευή των περιεχομένων του παραθύρου.
Πράξεις Μεταξύ Στερεών σε Διαδραστικούς Πίνακες
Οι λίστες Στοιχείου εμφανίζουν τα στοιχεία σύμφωνα με τις παραμέτρους που καθορίζετε στις Ρυθμίσεις Σχεδίου κάθε Πίνακα. Πολλά στοιχεία περιλαμβάνουν ξεχωριστές παραμέτρους τιμών για “Καθαρό” και Μικτό”: για παράδειγμα, τον Καθαρό και τον Μικτό Όγκο ενός υποστυλώματος. Γενικά, οι παράμετροι προμέτρησης στοιχείου “Καθαρό” και “Μικτό”, σημαίνουν:
•Καθαρό: Λαμβάνει υπόψη τις Πράξεις μεταξύ Στερεών (ΠμΣ).
•Μικτό: Δεν λαμβάνει υπόψη οποιεσδήποτε Πράξεις μεταξύ Στερεών (ΠμΣ).
Για περισσότερες πληροφορίες, δείτε: Παράμετροι Λίστας Στοιχείου.
