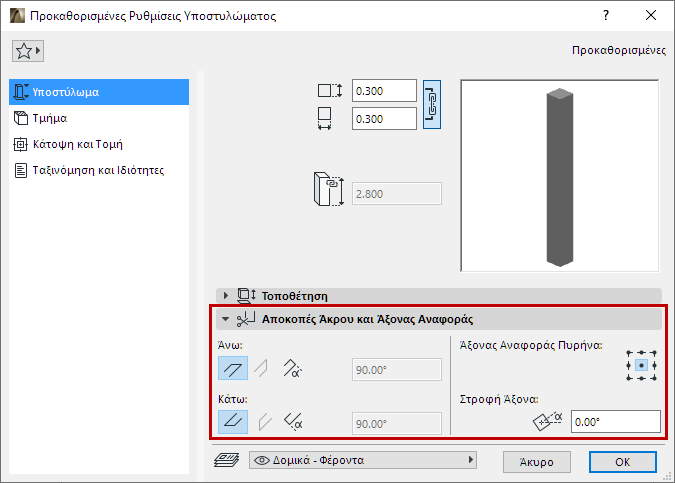

Αποκοπή Άκρων Υποστυλώματος και Άξονας Αναφοράς

Αποκοπή Άκρων

Καθορίστε τη γωνία της Άνω και Κάτω επιφάνειας του Υποστυλώματος: οριζόντια, κατακόρυφη ή ειδική.

Σημείωση: Η κατακόρυφη διατίθεται μόνο για κεκλιμένη Δοκό.

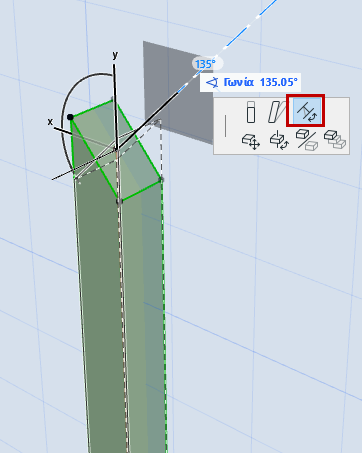

Μπορείτε επίσης να επεξεργαστείτε αυτήν τη γεωμετρία γραφικά:

–Επιλέξτε ένα Υποστύλωμα στο 3D. Κάντε κλικ στην ακραία επιφάνειά του, και στη συνέχεια διαλέξτε Στροφή Γωνίας Ένωσης από την μικροΠαλέτα.

Άξονας Αναφοράς του Πυρήνα Υποστυλώματος

Διαλέξτε ένα από τα εννέα σημεία για να λειτουργεί ως ο Άξονας Αναφοράς Υποστυλώματος.

Εάν τροποποιήσετε τον Άξονα Αναφοράς: ο άξονας παραμένει στη θέση του ενώ το Υποστύλωμα κινείται αναλόγως.

Σημείωση: Διατίθεται μόνον εάν τουλάχιστον ένα τμήμα Υποστυλώματος έχει ορθογωνική ή κυκλική διατομή. Δεν διατίθεται για τις σύμπλοκες διατομές.

Στροφή Άξονα: Ορίστε μία γωνία στροφής του Υποστυλώματος, γύρω από τον άξονά του.
