Πριν τοποθετήσετε μία Δοκό, πηγαίνετε στις Ρυθμίσεις Δοκού για να ρυθμίσετε τη γεωμετρία του πυρήνα, το ύψος, την τοποθέτηση και τις αποκοπές των άκρων της.
Δείτε: Δοκός - Πάνελ Τοποθέτηση
Για να τοποθετήσετε μία Δοκό, διαλέξτε μία από τις Μεθόδους Γεωμετρίας (μέθοδοι εισαγωγής) από την Παλέτα Πληροφοριών.
Απλή Δοκός
1.Από την Παλέτα Πληροφοριών επιλέξτε τη μέθοδο Απλή Δοκός.
Σημείωση: Εάν σχεδιάζετε μία κεκλιμένη Δοκό, έχετε στη διάθεσή σας μόνον την Απλή μέθοδο.
2.Κάντε δύο φορές κλικ για να τοποθετήσετε τα δύο άκρα της Δοκού.

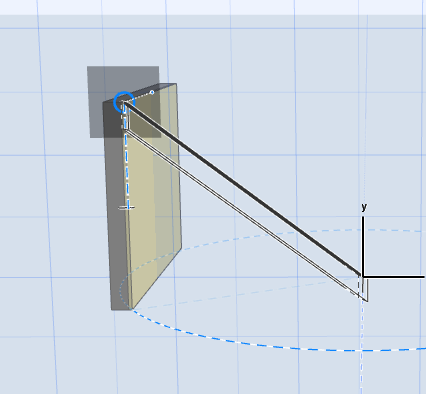

3.Στο 3D Παράθυρο:
–Χρησιμοποιήστε Έλξη των ακραίων σημείων από υφιστάμενα στοιχεία
–Κάντε Shift κλικ για να δεσμεύσετε την εισαγωγή σε ένα επίπεδο επεξεργασίας.
Σημείωση: Εάν η Δοκός έχει ήδη μία ορισθείσα γωνία κλίσης (στις Ρυθμίσεις ή στην Παλέτα Πληροφοριών), η γωνία κλίσης επικρατεί, ανεξάρτητα από τη δέσμευση.
Για μία κεκλιμένη Δοκό: δείτε Δημιουργία μίας Κεκλιμένης Δοκού.
1.Από την Παλέτα Πληροφοριών επιλέξτε τη μέθοδο Αλυσίδα Δοκών.
2.Κάντε διαδοχικά κλικ για να τοποθετήσετε τμήματα μίας αλυσίδας Δοκών.
Αυτή η μέθοδος εισαγωγής είναι ανάλογη με τη δημιουργία μίας αλυσίδας Τοίχων.
Δείτε: Σχεδίαση Αλυσίδας από Τοίχους.
Στο 3D Παράθυρο:
–Χρησιμοποιήστε Έλξη των ακραίων σημείων από υφιστάμενα στοιχεία
–Κάντε Shift κλικ για να δεσμεύσετε την εισαγωγή σε ένα επίπεδο επεξεργασίας.
Δοκός Ορθογωνική / Ορθογωνική Με Στροφή
Διαλέξτε μία από αυτές τις μεθόδους από το pop-up του εικονιδίου Ορθογωνική Δοκός:
•Για μία κανονική ορθογωνική δοκό, κάντε κλικ δύο φορές για να καθορίσετε τις δύο απέναντι γωνίες της.
•Για μία ορθογωνική με στροφή, κάντε κλικ δύο φορές για να καθορίσετε τη μία πλευρά του ορθογωνίου, συμπεριλαμβανομένου του διανύσματος στροφής, και στη συνέχεια σύρετε και κάντε πάλι κλικ για να ολοκληρώσετε.

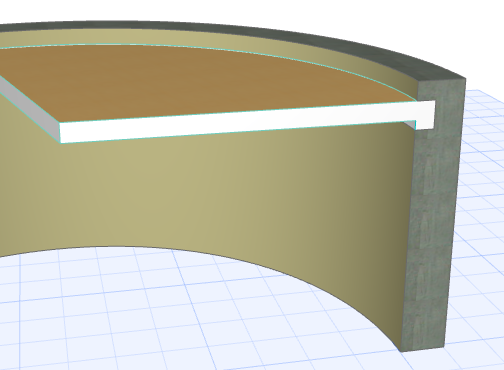

Για τη δημιουργία μίας οριζοντίως καμπύλης Δοκού, κάντε ένα από τα εξής:
Εισαγωγή Καμπύλης Δοκού από την Παλέτα Πληροφοριών
Διαλέξτε μία από τις τρεις μεθόδους καμπύλης εισαγωγής. Αυτές οι μέθοδοι είναι ανάλογες με εκείνες της δημιουργίας ενός καμπύλου Τοίχου.
Δείτε: Σχεδίαση ενός Καμπύλου Τοίχου.
Άλλοι Τρόποι Δημιουργίας Οριζόντιων Καμπύλων Δοκών
•Δημιουργία καμπύλων τμημάτων Δοκού ως μέρος μίας Αλυσίδας Δοκών.
•Επιλέξτε μία ευθύγραμμη Δοκό στην Κάτοψη, και στη συνέχεια χρησιμοποιήστε τις εντολές μικροΠαλέτας για να την καμπυλώσετε, ή να την επεξεργαστείτε, χρησιμοποιώντας εφαπτομένη.

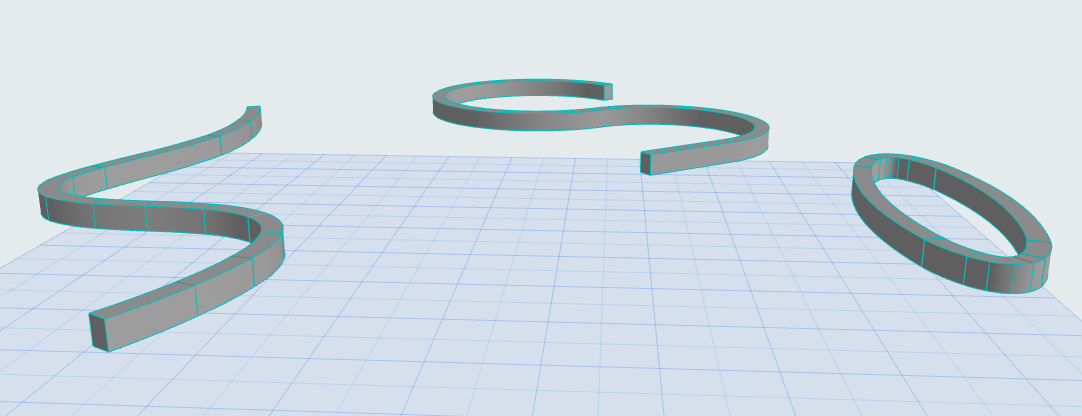

•Μαγικό Ραβδί: Ακολουθήστε τα ίχνη του καμπύλου σχήματος στοιχείων σχεδίασης με το Μαγικό Ραβδί.
