Καθορισμός Δομής Δοκού/Τμήματος
Επιλέξτε μία Δοκό ή ένα τμήμα Δοκού.

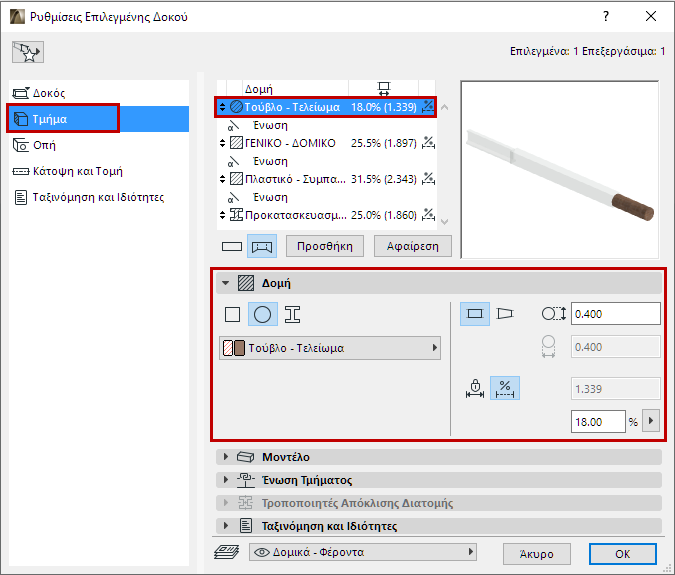

Χρησιμοποιήστε το πάνελ Δομή των Ρυθμίσεων Δοκού (σελίδα Τμήμα) για να καθορίσετε τις δομικές του ιδιότητες και το μήκος του (σταθερό ή μεταβλητό).
Για ένα επιλεγμένο τμήμα: αυτές οι Ρυθμίσεις είναι επίσης διαθέσιμες στην φάση Επεξεργασίας Δοκού.
Διατομή
Κάντε κλικ σε ένα εικονίδιο για να καθορίσετε τη διατομή του τμήματος.
•Ορθογωνική
•Κυκλική
•Σύμπλοκη Διατομή

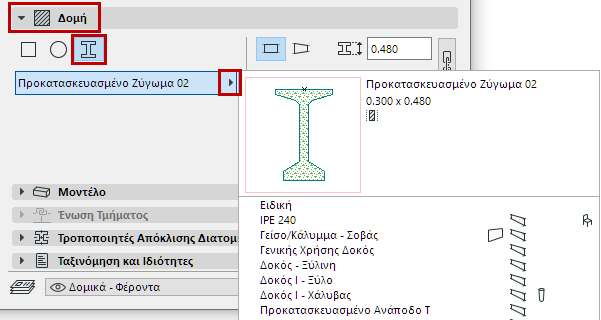

Δομικό Υλικό / Διατομή
Χρησιμοποιήστε το pop-up για να διαλέξετε ένα Δομικό Υλικό ή μία Διατομή για τη Δοκό ή το τμήμα Δοκού.
Σημείωση: Το pop-up δείχνει μόνον τις Διατομές των οποίων ο έλεγχος “Χρήση με” περιλαμβάνει Δοκούς. Οι Διατομές καθορίζονται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Διαχειριστής Διατομής.
Μήκος Τμήματος (Σταθερό ή Μεταβλητό)

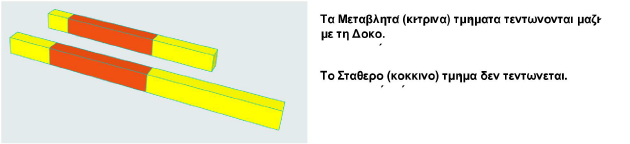

Για κάθε επιλεγμένο τμήμα: καθορίστε το μήκος του είτε ως σταθερό, είτε ως μεταβλητό, με κλικ στο αντίστοιχο εικονίδιο του πάνελ Δομή.

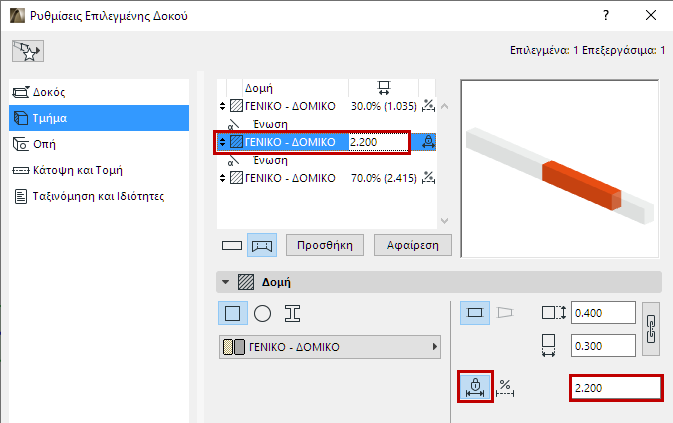

–Για ένα σταθερού μήκους τμήμα: Καθορίστε το μήκος. Θα παραμείνει αμετάβλητο ακόμα και μετά από τέντωμα της Δοκού. (Μπορείτε επίσης να εισάγετε το μήκος ενός επιλεγμένου τμήματος στη λίστα Δομή.)

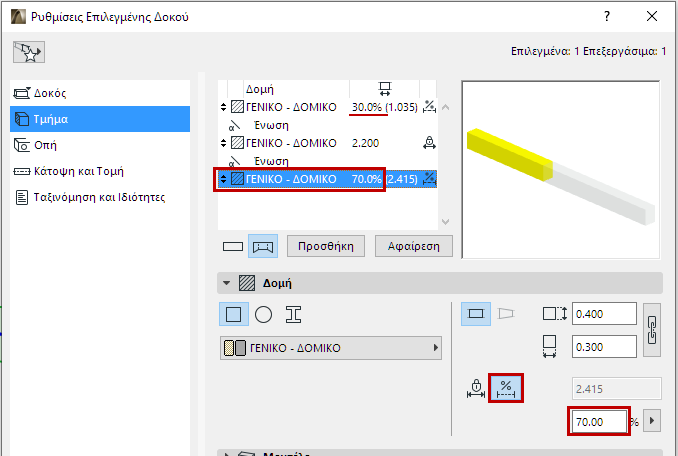

–Για ένα μεταβλητό τμήμα: Καθορίστε το μήκος του ως ποσοστό όλων των μεταβλητών τμημάτων. (Τα μεταβλητά τμήματα μαζί συνιστούν το 100%.) Το μήκος του τμήματος τεντώνεται αναλόγως, εάν τεντωθεί ολόκληρη η Δοκός.

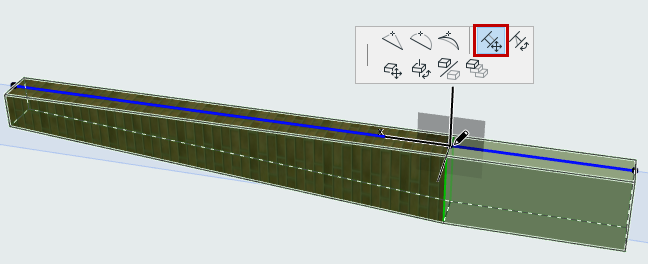

Μήκος Τμήματος - Επεξεργασία σε 3D
1.Επιλέξτε τη Δοκό στο 3D παράθυρο.
2.Κάντε κλικ στο χαρ. σημείο Ένωσης (στη γραμμή αναφοράς της Δοκού).
3.Από την μικροΠαλέτα, χρησιμοποιήστε το Μετακίνηση Ένωσης Τμήματος για να ρυθμίσετε το μήκος του τμήματος.
Σημείωση: Εάν σύρετε το χαρ. σημείο τμήματος στο γειτονικό του τμήμα, διαγράφεται ολόκληρο το τμήμα που σύρετε.
