Χρήση Τυπικής Διατομής Χάλυβα σε Υποστύλωμα ή Δοκό

Εάν ανταλλάσσετε δεδομένα με δομοστατικά λογισμικά, μπορεί να είναι χρήσιμο να χρησιμοποιείτε τυπικά στοιχεία ως διατομές Υποστυλωμάτων ή Δοκών. Κατά την ανταλλαγή δεδομένων, τα προγράμματα πολιτικού μηχανικού θα αναγνωρίζουν και θα ταυτοποιούν αυτά τα τυπικά στοιχεία με ακρίβεια και πλήρως, χωρίς την απαίτηση διαμόρφωσης καμίας ρύθμισης.

Χρησιμοποιήστε την εντολή Επιλογές > Σύμπλοκες Διατομές > Εισαγωγή Πρότυπης Διατομής Χάλυβα.

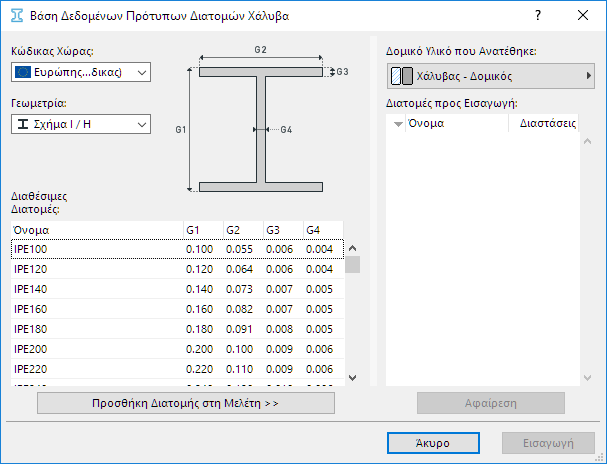

Αυτό το φέρνει στο προσκήνιο τη Βάση Δεδομένων Πρότυπων Διατομών Χάλυβα.

Βάση Δεδομένων Διατομών

Σε αυτήν την εικόνα, η λίστα των Διατομών Μελέτης (το παράθυρο λίστας στα δεξιά) είναι κενή. Επομένως, πρέπει να επιλέξετε και να προσθέσετε διατομές από τη βάση δεδομένων.

Από τη μη-επεξεργάσιμη λίστα Διαθέσιμες Διατομές, στα αριστερά, μπορείτε να έχετε πρόσβαση σε χιλιάδες τυπικές διατομές. (Αν χρειαστεί, ταξινομήστε τις στήλες λίστας ανά Όνομα ή ανά συγκεκριμένη διάσταση). Χρησιμοποιήστε τους ελέγχους Κώδικας Χώρας και Γεωμετρία για να βοηθηθείτε στην εύρεση των διατομών που θέλετε.

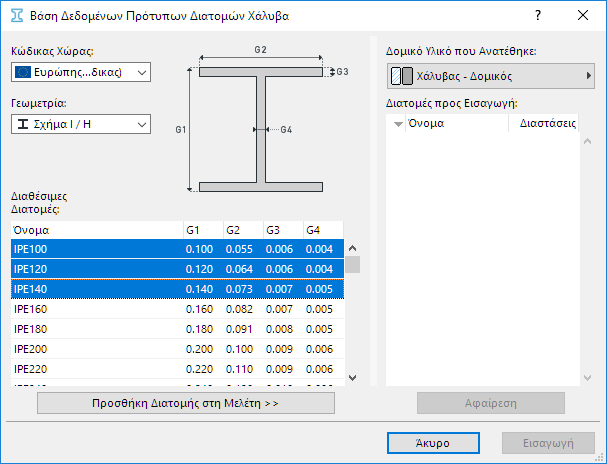

Επιλέξτε τις διατομές και πατήστε το Προσθήκη Διατομής στη Μελέτη.

Οι επιλεγμένες διατομές εμφανίζονται στη λίστα που είναι δεξιά.

•Από το pop-up (άνω δεξιά), αναθέστε ένα Δομικό Υλικό στις δομές, όπως απαιτείται.

•Κάντε κλικ στο Αφαίρεση για να αφαιρέσετε μία διατομή της μελέτης από τη λίστα εισαγωγής.

Κάντε κλικ στο Εισαγωγή. Οι επιλεγμένες διατομές είναι πλέον διαθέσιμες προς χρήση στη μελέτη Archicad.

Τοποθέτηση Σύμπλοκου (από Διατομή) Δομικού Στοιχείου

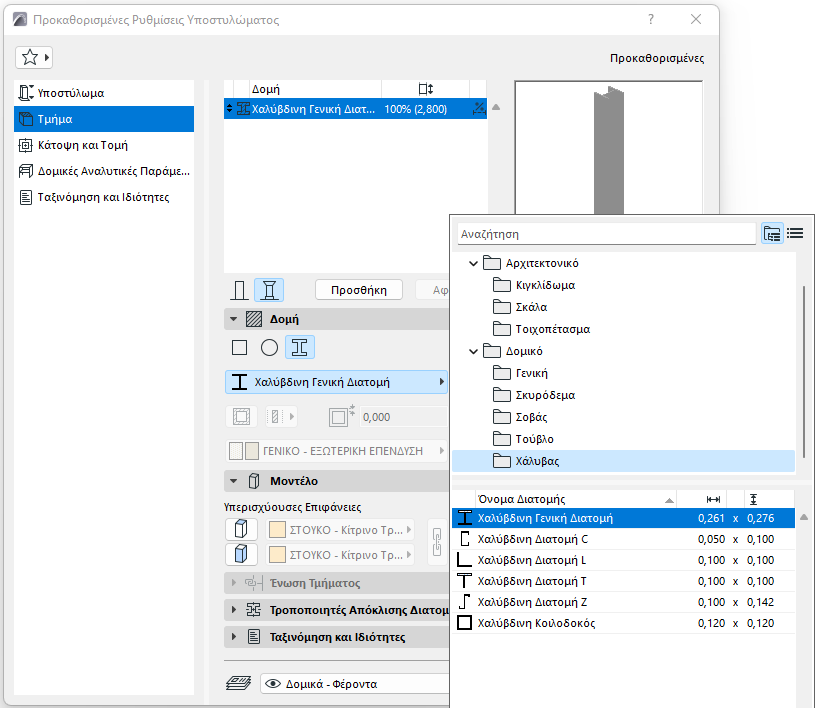

Από το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Υποστυλώματος ή Δοκού, επιλέξτε τη Σύμπλοκη μέθοδο γεωμετρίας.

Στο pop-up Διατομή, επιλέξτε τη διατομή που χρειάζεστε.

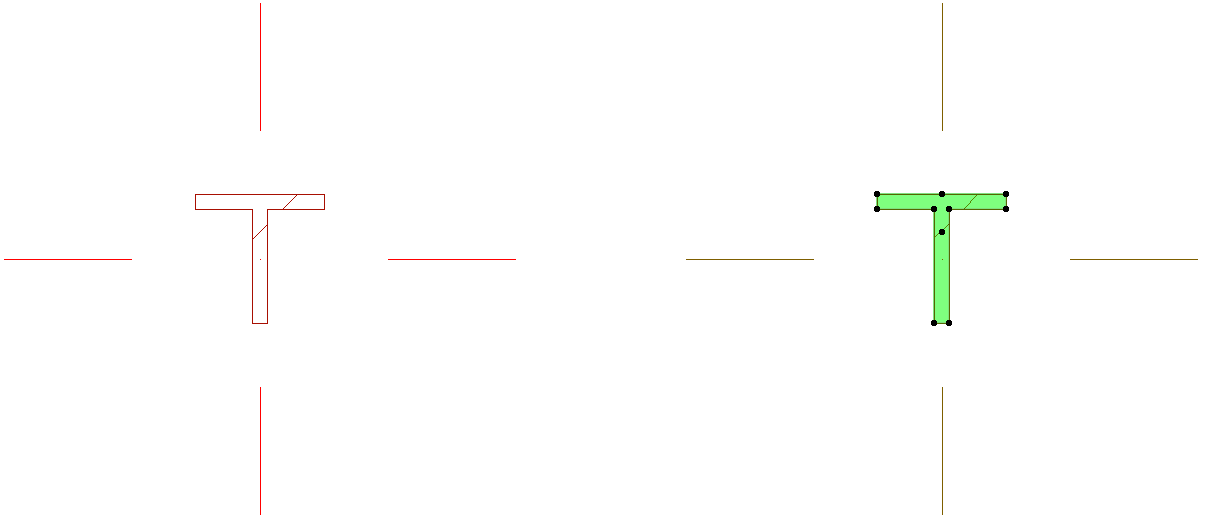

Όταν τοποθετείτε το δομικό Υποστύλωμα ή τη δομική Δοκό, σημειώστε ότι το σημείο εισαγωγής του είναι το κέντρο του ορθογωνίου που περικλείει το αντικείμενο. Εντούτοις, ένα πρόσθετο χαρ. σημείο βρίσκεται στο κέντρο βάρους του στοιχείου.

Αυτές οι προκαθορισμένες χαλύβδινες διατομές Δοκών και Υποστυλωμάτων μπορούν να παρατίθενται ανά όνομα στον Διαδραστικό Πίνακα: απλά συμπεριλάβετε τα “Σύμπλοκη Διατομή” ή “Δομικό Υλικό/Σύνθετη Δομή/Διατομή/Ράστερ” στο πάνελ Πεδία στις Ρυθμίσεις Σχεδίου Διαδραστικού Πίνακα.
