Δημιουργία μίας Μονοεδρικής Στέγης στο 3D Παράθυρο

Σημείωση: Εκτός από τη σχεδίαση μίας νέας Στέγης που περιγράφεται παρακάτω, μπορείτε επίσης να επιλέξετε μία Πολυεδρική Στέγη και να τη διασπάσετε σε αρκετές Μονοεδρικές Στέγες, χρησιμοποιώντας Επεξεργασία > Αναμόρφωση > Ανάλυση σε Μονοεδρικές Στέγες ή > Πρόσθετα Στέγης > Ανάλυση σε Μονοεδρικές Στέγες.

Χρησιμοποιήστε αυτήν τη μέθοδο εάν θέλετε να τοποθετήσετε μία στέγη που έλκεται από υφιστάμενα στοιχεία, στο 3D παράθυρο.

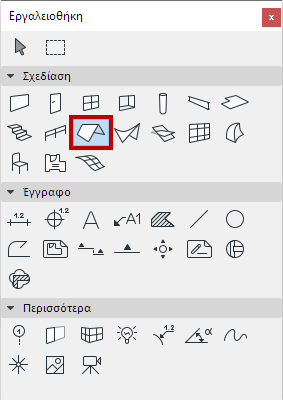

1.Επιλέξτε το Εργαλείο Στέγη.

2.Στις Ρυθμίσεις Στέγης ή στην Παλέτα Πληροφοριών, προσαρμόστε τις κύριες παραμέτρους της στέγης (π.χ. κλίση, επιφάνειες, μαρκίζα/γείσο)

3.Επιλέξτε τη Μονοεδρική ή Πολυεδρική μέθοδο κατασκευής για να δημιουργήσετε ένα στοιχείο Στέγης.

4.Επιλέξτε μία από τις τρεις Μεθόδους Γεωμετρίας από την Παλέτα Πληροφοριών: Πολύγωνο, Ορθογώνιο ή Ορθογώνιο Με Στροφή.

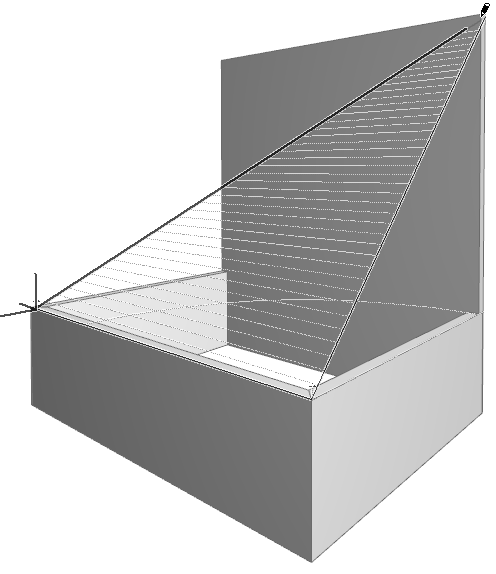

5.Στο 3D παράθυρο, καθορίστε την έδρα στέγης, με κλικ σε τρία σημεία. Τα δύο πρώτα σημεία συνθέτουν τον άξονα περιστροφής.

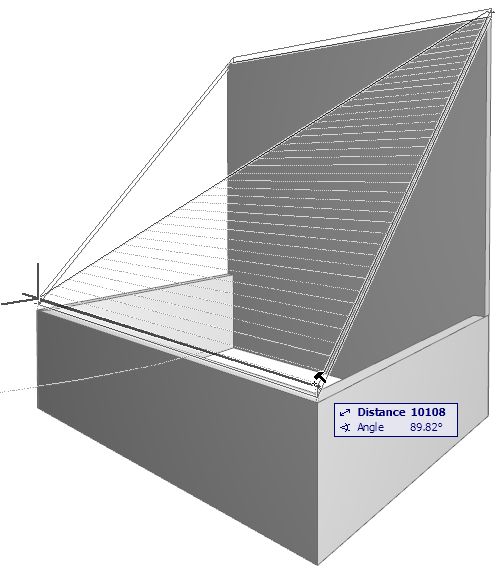

6.Σχεδιάστε το περίγραμμα της στέγης. Όταν επιστρέφετε στον πρώτο κόμβο, εμφανίζεται ο κέρσορας - Σφυρί. Κάντε κλικ για να κλείσετε το πολύγωνο.

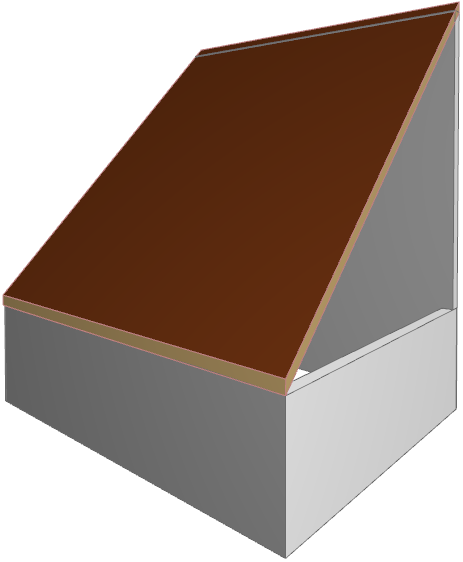

7.Το Archicad θα δημιουργήσει τη Στέγη.
