Χρησιμοποιήστε αυτήν την εντολή (Σχεδίαση > Πρόσθετα Στέγης > Δημιουργία Ισοϋψών Στέγης) για να τοποθετήσετε μία Γραμμή σε μία επιλεγμένη Στέγη στην τιμή ύψους που ορίζετε.

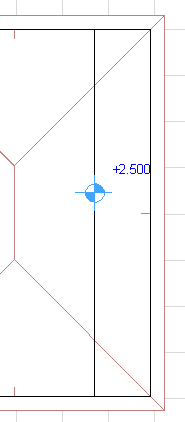

Μετά την τοποθέτηση των Ισοϋψών Στέγης, μπορείτε να τοποθετήσετε Διαστάσεις (Στάθμες) για να επισημαίνουν τα υψόμετρα.
Σημείωση: Οι Ισοϋψείς Στέγης μπορούν να τοποθετηθούν και σε μονοεδρικές και σε πολυεδρικές στέγες. Ωστόσο, με τις πολυεδρικές στέγες, βεβαιωθείτε ότι δεν χρησιμοποιείτε κληροδοτημένη μέθοδο αλληλοτομίας. (Πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση, και βεβαιωθείτε ότι το κουτάκι “Χρήση παλαιού τύπου μεθόδων αλληλοτομίας” δεν είναι τσεκαρισμένο.)
1.Επιλέξτε μία Στέγη στην Κάτοψη.
2.Χρησιμοποιήστε Σχεδίαση > Πρόσθετα Στέγης > Δημιουργία Ισοϋψών Στέγης,

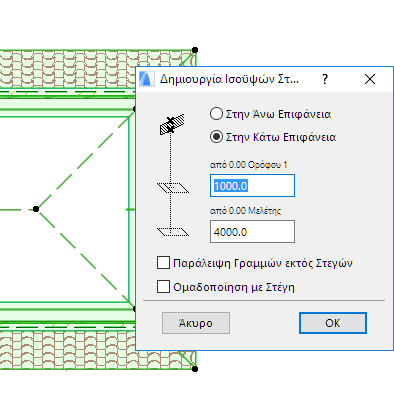

3.Στον διάλογο που εμφανίζεται, ορίστε προτιμήσεις και στη συνέχεια πατήστε ΟΚ.
–Στην Άνω Επιφάνεια/Στην Κάτω Επιφάνεια: Επιλέξτε εάν θέλετε να μετρηθεί το ύψος στην άνω ή στην κάτω επιφάνεια της Στέγης.
–Καθορίστε τη στάθμη της Ισοϋψούς Στέγης: Χρησιμοποιήστε ένα από τα πεδία εισαγωγής - τη στάθμη του τρέχοντος ορόφου ή την Αρχή Μελέτης - για να καθορίσετε το ύψος των ισοϋψών που θέλετε.
–Παράλειψη Γραμμών εκτός Στεγών: Τσεκάρετε αυτό το κουτάκι για να παραληφθούν οι ισοϋψείς που πέφτουν έξω από το πολύγωνο (κάτοψη) της στέγης στην οποία ανήκουν.
Αν δεν είναι τσεκαρισμένο, οι γραμμές που πέφτουν έξω από το πολύγωνο της στέγης θα σχεδιάζονται. Σε αυτήν την περίπτωση, γραμμές που εξέχουν από το πολύγωνο της Στέγης θα σχεδιάζονται ίσες με το μήκος του άξονα περιστροφής της στέγης στην οποία ανήκουν.
–Ομαδοποίηση με Στέγη: Τσεκάρετε αυτό το κουτάκι για να ομαδοποιήσετε τις ισοϋψείς με τη στέγη στην οποία ανήκουν.
Σημείωση: Αυτή η επιλογή γίνεται γκρι όταν είναι ενεργοποιημένη η εντολή Προσωρινή Διάσπαση Ομάδων.
Δείτε επίσης: Στάθμες.
