Το στοιχείο περικοπής είναι πάντα είτε μία Στέγη, είτε ένα Κέλυφος. Η Στέγη/Κέλυφος διαθέτει ένα “στερεό περικοπής” που αντιπροσωπεύει την κατεύθυνση και το σχήμα, βάσει των οποίων θα εκτελεστεί η περικοπή των άλλων στοιχείων.
Επειδή το σχήμα μίας Στέγης/Κελύφους είναι συνήθως αρκετά σύνθετο, μπορεί να είναι δύσκολο να δείτε ακριβώς τι θα συμβεί όταν ξεκινήσει μία λειτουργία Περικοπής. Για να δείτε αυτά τα στερεά περικοπής ενώ εργάζεστε, (μόνο στο 3D παράθυρο), ενεργοποιήστε τον διακόπτη Στερεά Περικοπής στο μενού Άποψη > Επιλογές Άποψης στην Οθόνη.
Σημειώστε ότι όλα τα στερεά περικοπής (εκτός από το “επεξεργάσιμο” για τα Κελύφη), στην πράξη είναι στερεά που εκτείνονται στο άπειρο προς τα πάνω ή προς τα κάτω (αυτό δεν απεικονίζεται ως οπτική πληροφόρηση).

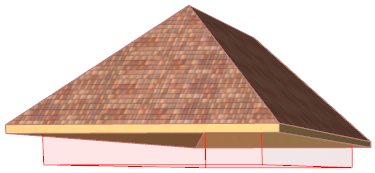

Εξ ορισμού, το στερεό περικοπής Στέγης είναι ρυθμισμένο σε “Κάτω από Άξονες Περιστροφής”, δηλαδή, ο άξονα περιστροφής είναι το όριο του στερεού περικοπής και το στερεό εκτείνεται από εκεί και κάτω.
Για ένα Κέλυφος, το προκαθορισμένο στερεό ορίζεται ως “Καθοδική Εξώθηση” από τη μεμβράνη του Κελύφους.
Ωστόσο, στις Ρυθμίσεις Στέγης ή Κελύφους, μπορείτε να αλλάξετε τη γεωμετρία αυτού του στερεού περικοπής: χρησιμοποιήστε τον έλεγχο “Στερεά Περικοπής”, στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους (Στέγης).
Οι επιλογές στερεού περικοπής παρουσιάζονται εδώ για τις Στέγες και τα Κελύφη:

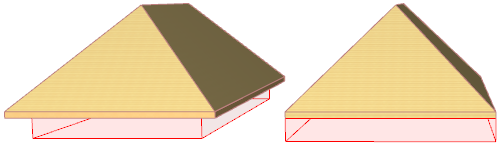

Κάτω από Άξονες Περιστροφής - Κάτω από Περίγραμμα

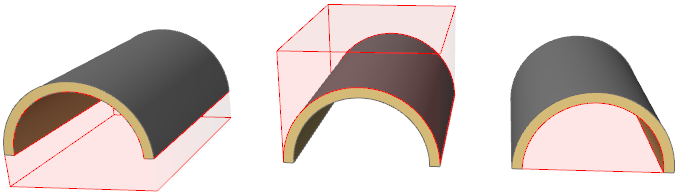

Καθοδική Εξώθηση - Ανοδική Εξώθηση - Επεξεργάσιμο
Επεξεργάσιμο Στερεό Περικοπής (Κέλυφος)

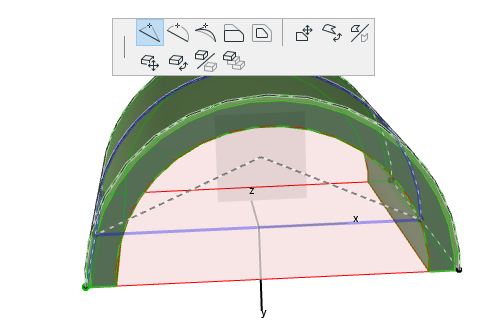

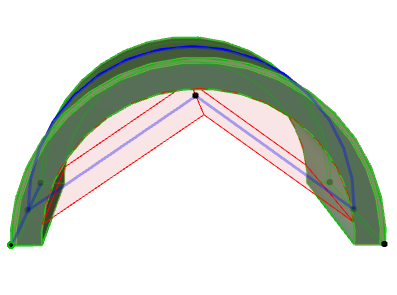

Για ένα Κέλυφος του οποίου το στερεό περικοπής είναι ρυθμισμένο σε “Επεξεργάσιμο”, το επιλεγμένο Κέλυφος θα εμφανίζει μία γραμμή που συνδέει τα δύο άκρα της διατομής (προφίλ) του Κελύφους. Αυτή η γραμμή αντιπροσωπεύει το όριο του στερεού περικοπής και είναι επεξεργάσιμη, επιτρέποντας την αλλαγή του σχήματος του στερεού περικοπής.
Σημείωση: Εάν το προφίλ που σχεδιάσατε είναι ένα κλειστό πολύγωνο, δεν μπορείτε να επεξεργαστείτε αυτήν την κάτω γραμμή.
