Αυτόματη Περικοπή: Παράδειγμα 1

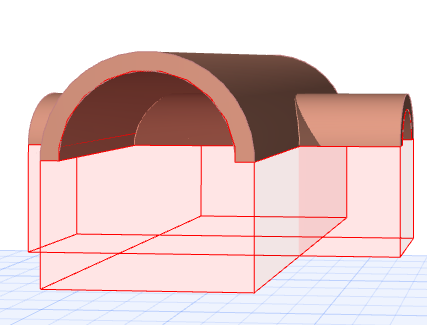

Ας υποθέσουμε ότι θέλετε να περικοπούν μεταξύ τους τα δύο τεμνόμενα Κελύφη που φαίνονται εδώ.

Πριν αρχίσετε, μπορείτε να ενεργοποιήσετε τα στερεά περικοπής εάν θέλετε να τα βλέπετε καθώς εργάζεστε (Άποψη > Επιλογές Άποψης στην Οθόνη > Στερεά Περικοπής).

1.Επιλέξτε και τα δύο Κελύφη.

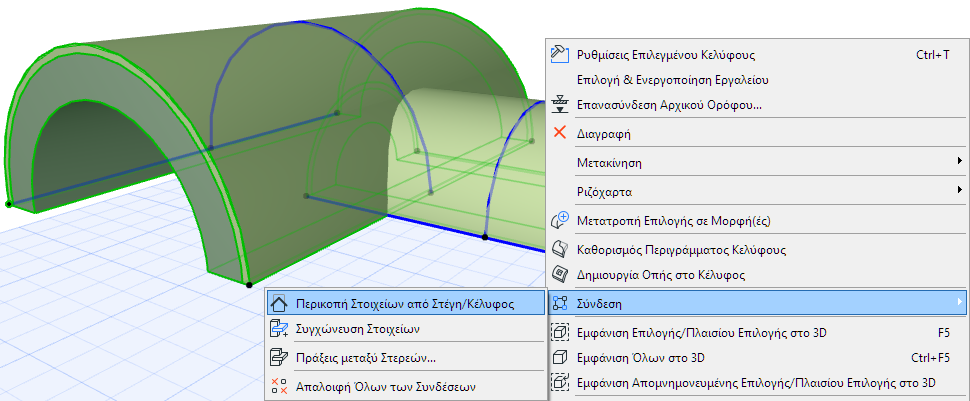

2.Από το θεματικό μενού, πηγαίνετε στο Σύνδεση και δείτε τις διαθέσιμες εντολές. (διαθέσιμες και από την Τυπική γραμμή εργαλείων)

3.Επιλέξτε Περικοπή Στοιχείων από Στέγη/Κέλυφος

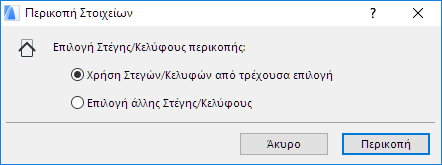

4.Στον διάλογο που εμφανίζεται, πατήστε το Περικοπή.

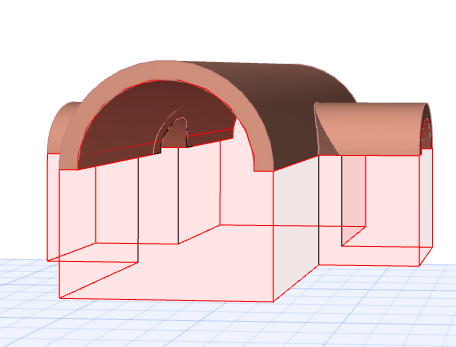

5.Δείτε το αποτέλεσμα στο 3D. Τα εσωτερικά τμήματα αμφότερων των στοιχείων που ταυτίζονται με το στερεό περικοπής καθενός από αυτά, έχουν εξαλειφθεί. Σημειώστε ότι τα στερεά περικοπής των δύο Κελυφών, συγχωνεύτηκαν σε ένα μεμονωμένο στερεό περικοπής.
