Συγχώνευση Στοιχείων Περικοπής

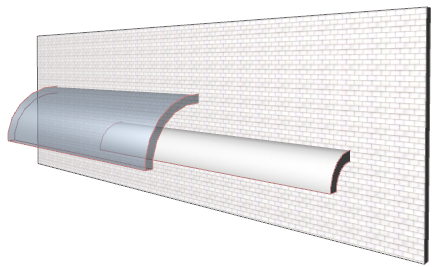

Ας υποθέσουμε ότι αρχίσατε με τη σχεδίαση των δύο ακόλουθων Κελυφών και στη συνέχεια σχεδιάσατε έναν Τοίχο που τα διατρέχει.

Θέλετε την περικοπή του Τοίχου με τέτοιον τρόπο, ώστε να μην εκτείνεται πάνω από οποιοδήποτε Κέλυφος. Επίσης, τα ίδια τα Κελύφη πρέπει να διατηρηθούν αναλλοίωτα.

Η λύση είναι να συνδυάσετε τα στερεά περικοπής των δύο Κελυφών, χωρίς να περικοπούν τα ίδια τα Κελύφη. Στη συνέχεια θα χρησιμοποιήσετε τα συνδυασμένα στερεά περικοπής για να περικοπεί ο Τοίχος σε ένα μόνο βήμα.

1.Επιλέξτε και τα δύο Κελύφη.

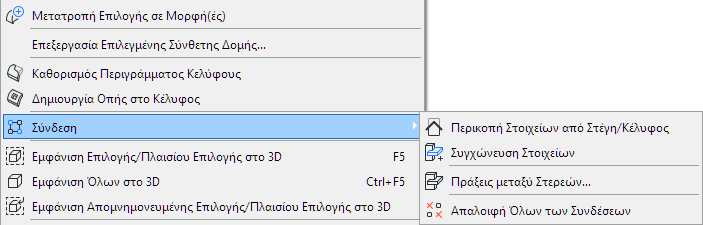

2.Από το θεματικό μενού, επιλέξτε Σύνδεση > Συγχώνευση Στοιχείων ή Σχεδίαση > Σύνδεση > Συγχώνευση Στοιχείων.

Έχετε συγχωνεύσει τα δύο στερεά περικοπής Κελύφους, χωρίς να περικοπεί κανένα τμήμα των ίδιων των Κελυφών.

Χρησιμοποιώντας τώρα αυτό το συγχωνευμένο αλλά ανέπαφο σύμπλεγμα Κελύφους ως στοιχείο περικοπής, μπορείτε να εκτελέσετε την αυτόματη περικοπή του Τοίχου:

1.Επιλέξτε μαζί τον Τοίχο και τα Κελύφη.

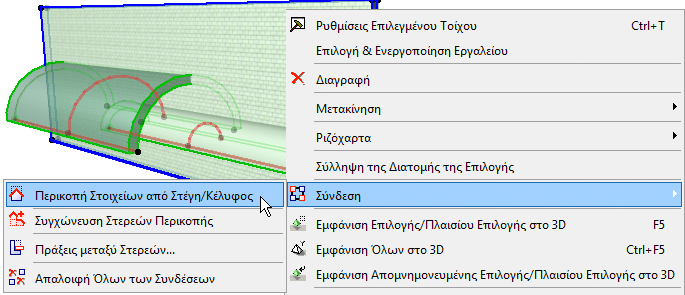

2.Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).

3.Στον διάλογο που εμφανίζεται, πατήστε το Περικοπή.

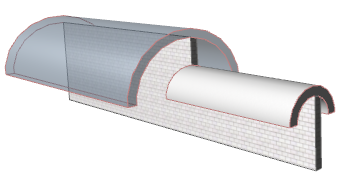

4.Δείτε το αποτέλεσμα στο 3D.
