Διαχείριση Συνδέσεων Στοιχείου

Τα συνδεδεμένα στοιχεία μπορούν να περιλαμβάνουν τις ακόλουθες λειτουργίες (βρίσκονται εξ ορισμού στο μενού Σχεδίαση):

•Περικοπή από Στέγη/Κέλυφος

•Συγχώνευση Στοιχείων

•Ένωση Τοίχου με Τοιχοπέτασμα

•Πράξεις Μεταξύ Στερεών

Στοιχεία που συνδέονται μεταξύ τους είναι συσχετισμένα: η αλλαγή σε οποιοδήποτε στοιχείο επηρεάζει αμέσως όλα τα συνδεδεμένα στοιχεία. Επομένως, μπορεί να είναι σημαντικό να παρακολουθείτε τις συνδέσεις μεταξύ των στοιχείων.

Το Εικονίδιο Συνδέσεις και η Λίστα Συνδέσεων παρέχουν άμεση πληροφόρηση που σας διευκολύνει να διαχειρίζεστε αυτές τις σχέσεις μεταξύ στοιχείων.

Τα ακόλουθα παραδείγματα αφορούν σχέσεις Περικοπής, αλλά η οπτική πληροφόρηση λειτουργεί με τον ίδιο τρόπο για τις Πράξεις μεταξύ Στερεών, τη Συγχώνευση Στοιχείων και τις ενώσεις Τοιχοπετασμάτων.

Διαχείριση Περικοπών

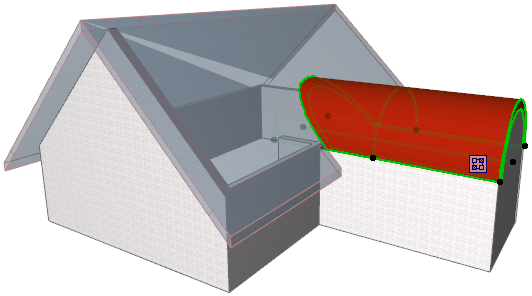

Εάν επιλέξετε ένα μόνο στοιχείο μοντέλου το οποίο αποτελεί τμήμα σχέσης μίας Περικοπής, θα δείτε να εμφανίζεται το εικονίδιο Συνδέσεις:

Σημείωση: Το εικονίδιο Συνδέσεις δεν θα εμφανιστεί όταν έχετε επιλέξει πολλά στοιχεία μαζί.

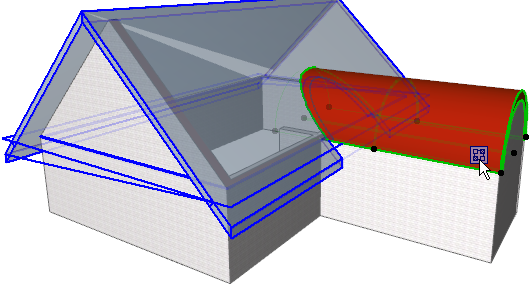

Εάν μετακινήσετε τον κέρσορα πάνω από αυτό το εικονίδιο, οποιοδήποτε στοιχείο έχει συνδεθεί θα τονίζεται με μπλε χρώμα.

Εάν το επιλεγμένο στοιχείο (όπως η Στέγη, πιο κάτω) εμπλέκεται σε σχέσεις πολλαπλής Περικοπής, κάντε κλικ στο εικονίδιο για να δείτε μία λίστα με τις σχέσεις σύνδεσης.

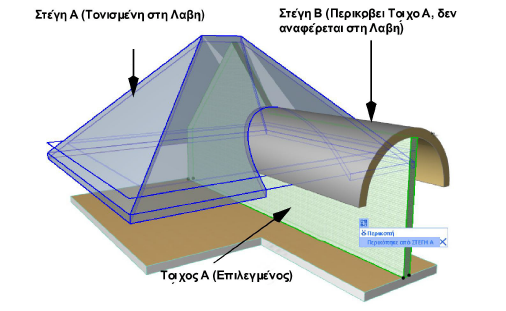

Εάν η Στέγη A είναι συνδεδεμένη στη Στέγη B και ο Τοίχος A έχει περικοπεί από τη Στέγη A, τότε ο Τοίχος A θα περικοπεί και από τη Στέγη B.

Η λίστα χειρισμού συνδέσεων του Τοίχου A θα αναφέρει μόνον τη Στέγη A, επειδή μόνον ο Τοίχος Α και η Στέγη Α έχουν άμεσες συνδέσεις.

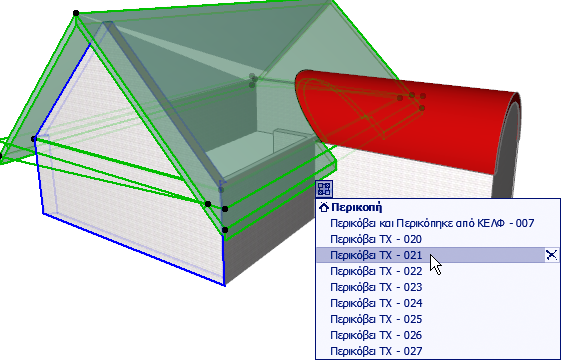

Κινήστε τον κέρσορα μέσα στη λίστα: όταν βρίσκεστε πάνω από οποιοδήποτε στοιχείο της λίστας, αυτό το συνδεδεμένο στοιχείο εμφανίζεται τονισμένο στη μελέτη (π.χ. το αέτωμα Τοίχου στην παρακάτω εικόνα).

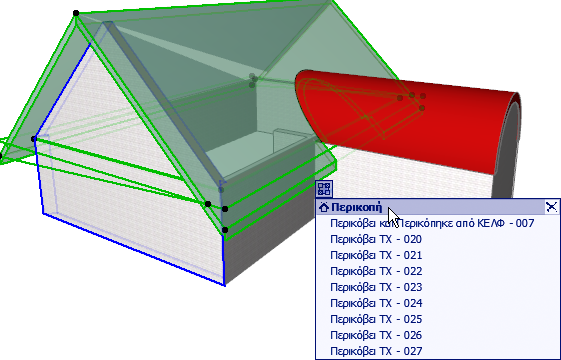

Για να τονιστούν όλα τα στοιχεία που είναι συνδεδεμένα στο επιλεγμένο στοιχείο, πηγαίνετε πάνω από την επικεφαλίδα (π.χ. Περικοπή) της λίστας σύνδεσης:

Εάν η λίστα περιλαμβάνει συνδέσεις με στοιχεία που δεν είναι ορατά στην τρέχουσα άποψη (π.χ. ανήκει σε κρυμμένο ριζόχαρτο ή σε άλλον όροφο), αυτό το στοιχείο σύνδεσης εμφανίζεται στη λίστα με λοξή γραφή.

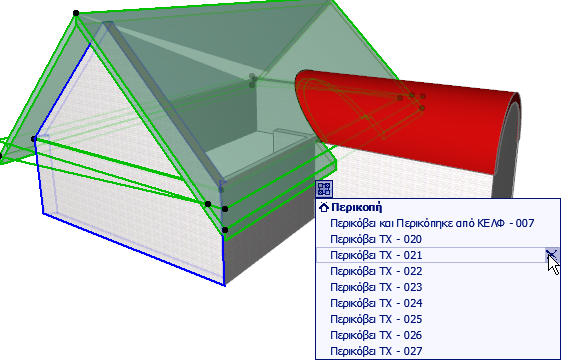

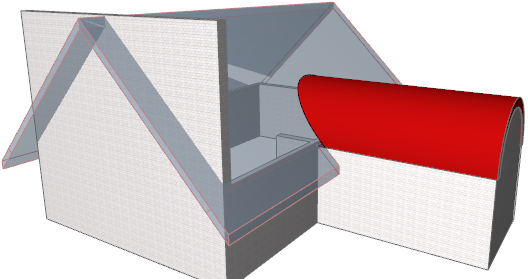

Για απαλοιφή μίας σύνδεσης (δηλαδή, να διακόψετε τη σχέση τους και να ακυρώσετε την Περικοπή), κάντε κλικ στο εικονίδιο X, δίπλα σε αυτήν τη σύνδεση της λίστας. Η σύνδεση έχει εξαλειφθεί. Για να διαγράψετε μία ολόκληρη ομάδα Συνδέσεων, κάντε κλικ στο X, δίπλα από την επικεφαλίδα στη λίστα (π.χ. Περικοπή).

Για ταυτόχρονη απαλοιφή πολλών συνδέσεων, επιλέξτε ένα ή περισσότερα στοιχεία μοντέλου. Από το θεματικό μενού, επιλέξτε Σύνδεση > Απαλοιφή Όλων των Συνδέσεων. Όλες οι συνδέσεις των επιλεγμένων στοιχείων έχουν απαλειφθεί.
