Παράδειγμα 1: Απλή Χαρτογράφηση (Αντιστοίχιση)
Δημιουργήστε μία νέα ιδιότητα η οποία αυτόματα χαρτογραφεί (αντιστοιχεί) τιμές παραμέτρου υφιστάμενου στοιχείου. Δεν χρειάζεται καμία συνάρτηση για αυτό. Απλά προσδιορίστε το σύνολο των υφιστάμενων παραμέτρων που θέλετε να αξιολογήσετε για στοιχεία μοντέλου.
1.Στον Διαχειριστή Ιδιότητας, δημιουργήστε μία Νέα Ιδιότητα που ονομάζεται Δομή.
2.Ορίστε τον Τύπο Δεδομένων της σε Συμβολοσειρά.
3.Τσεκάρετε την επιλογή Έκφραση. Εμφανίζεται ο Επεξεργαστής Έκφρασης.
Χρησιμοποιήστε το pop-up Παράμετροι και Ιδιότητες για να προσθέσετε μία σειρά Εκφράσεων, που κάθε μία να επιστρέφει μία παράμετρο τύπου Δομή (Δομικό Υλικό, Ράστερ, Σύνθετη Δομή, Σύμπλοκη Διατομή). Κάθε Έκφραση στην σειρά πρέπει να έχει τον ίδιο Τύπο Δεδομένων (σε αυτή την περίπτωση, Συμβολοσειρά.)

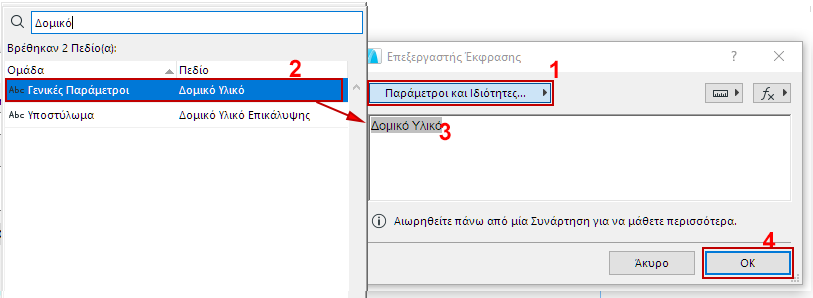

–Κάντε κλικ στο Παράμετροι και Ιδιότητες για να αναζητήσετε την παράμετρο “Δομικό Υλικό”
–Κάντε διπλό-κλικ στην παράμετρο, ή κάντε κλικ στο Προσθήκη για να την προσθέσετε στον Επεξεργαστή Έκφρασης.
–Πατήστε OK για να κλείσετε τον Επεξεργαστή Έκφρασης.

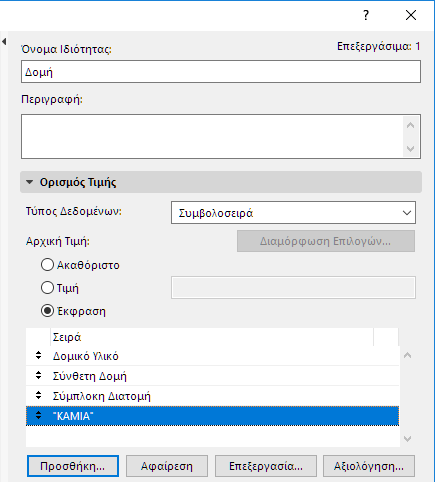

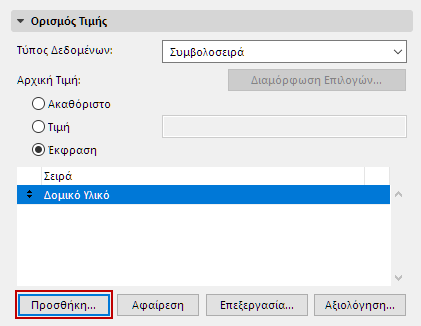

–Πατήστε Προσθήκη για να προσθέσετε την επόμενη Έκφραση (την παράμετρο Τύπος Ράστερ), κοκ για όλες τις παραμέτρους στη σειρά.
–Τελικά, προσθέστε μία έκφραση που αποτελείται από την συμβολοσειρά “ΚΑΜΙΑ”
Το Archicad θα αξιολογήσει αυτές τις Εκφράσεις στη σειρά για κάθε στοιχείο, επιστρέφοντας την πρώτη έγκυρη τιμή για κάθε στοιχείο. Μόλις επιστραφεί μία τιμή, οι επόμενες εκφράσεις δεν λαμβάνονται υπόψη για αυτό το στοιχείο.
Εάν κανένας από τους ορισμούς δεν εφαρμόζεται σε ένα στοιχείο, αυτό το στοιχείο θα παρατίθεται ως “ΚΑΜΙΑ”.
4.Βεβαιωθείτε ότι ρυθμίσατε τη Διαθεσιμότητα για Ταξινομήσεις της Ιδιότητας.
5.Πατήσετε OK για να κλείσετε τον Διαχειριστή Ιδιότητας και να αποθηκεύσετε τη νέα Ιδιότητα.

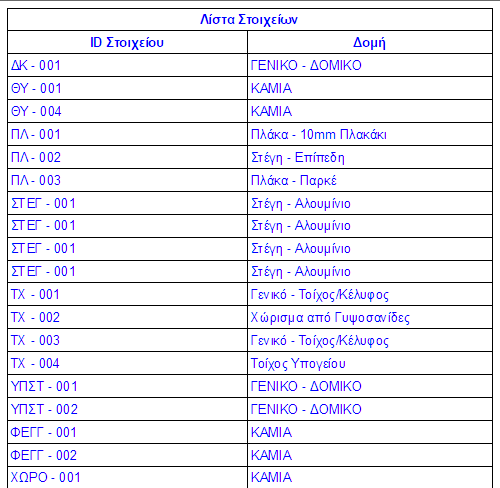

6.Καταχωρήστε την ιδιότητα σε Διαδραστικό Πίνακα για να δείτε τα αποτελέσματα των στοιχείων μοντέλου:
