Παράδειγμα 2: Τροποποίηση Παραμέτρου Στοιχείου, Χρησιμοποιώντας έναν Τελεστή

Καθορίστε μία νέα ιδιότητα για Χώρους που επιστρέφει μία τιμή, 30 cm κάτω από το ύψος Χώρου.

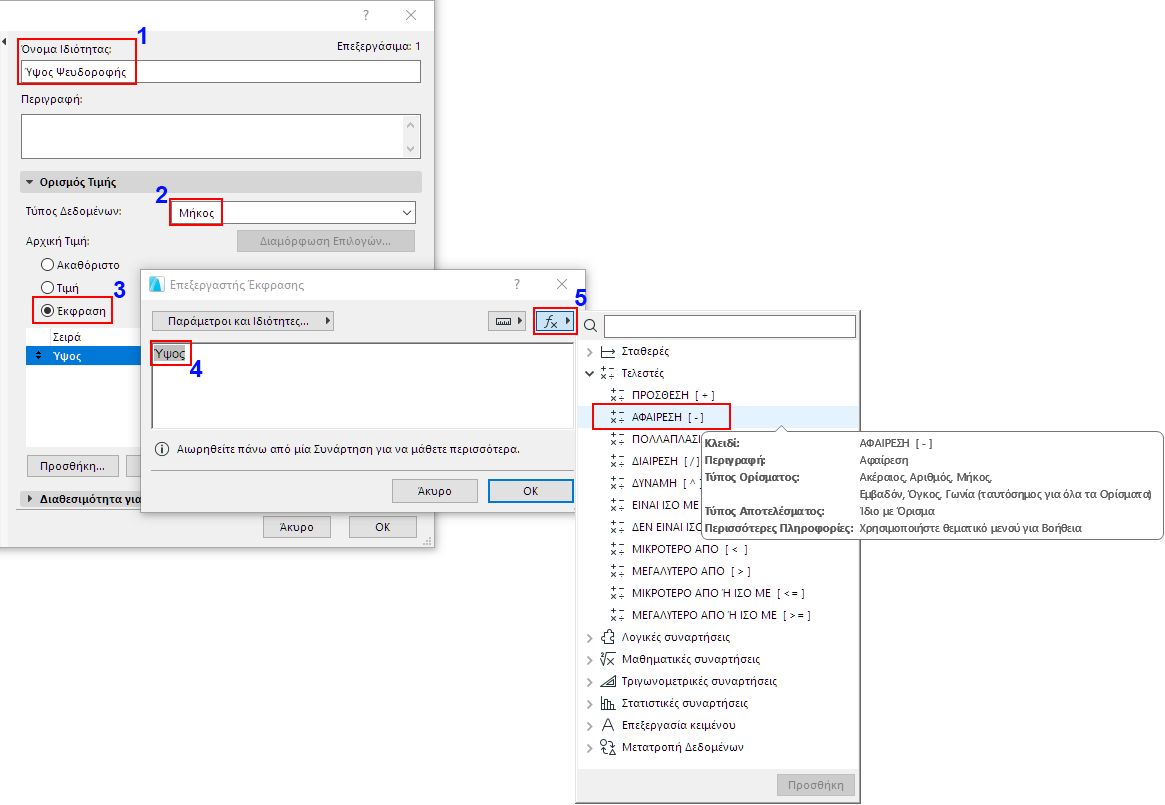

1.Στον Διαχειριστή Ιδιότητας, δημιουργήστε μία Νέα Ιδιότητα που ονομάζεται Ύψος Ψευδοροφής.

2.Ορίστε τον Τύπο Δεδομένων της σε Μήκος.

3.Τσεκάρετε την επιλογή Έκφραση. Εμφανίζεται ο Επεξεργαστής Έκφρασης.

4.Χρησιμοποιήστε το pop-up Παράμετροι και Ιδιότητες για να προσθέσετε το HEIGHT (ΥΨΟΣ) ως την πρώτη Έκφραση.

5.Χρησιμοποιήστε το pop-up Συνάρτηση για να διαλέξετε τον τελεστή ΑΦΑΙΡΕΣΗ (ή απλά πληκτρολογήστε το σύμβολο μείον), στη συνέχεια πληκτρολογήστε 30.

6.Χρησιμοποιήστε το pop-up Μονάδα για να διαλέξετε cm ως μονάδα (ή πληκτρολογήστε την).

Η συνάρτησή σας μπορεί να εκτελεστεί, χρησιμοποιώντας οποιαδήποτε από τις μονάδες που παρατίθενται εδώ. (Ωστόσο, η υπολογιζόμενη τιμή ιδιότητας θα εμφανίζεται στη διεπαφή Archicad σύμφωνα με τις ισχύουσες Μονάδες Υπολογισμού).

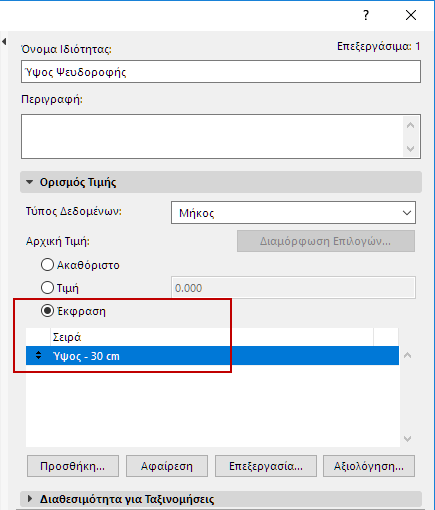

7.Η προκύπτουσα Έκφραση:

8.Καθορίστε Διαθεσιμότητα Ιδιότητας για όλα τα ταξινομημένα ως Χώρος στοιχεία.

9.Πατήσετε OK για να κλείσετε τον Διαχειριστή Ιδιότητας και να αποθηκεύσετε τη νέα Ιδιότητα.

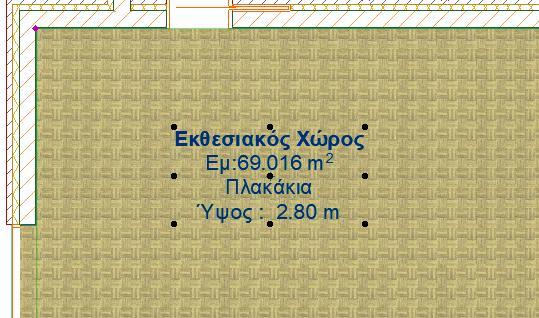

10.Εμφανίστε την τιμή Ιδιότητας “Ύψος Ψευδοροφής” στη Σφραγίδα Χώρου.
