Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.
Δεν μπορείτε να αποθηκεύσετε το τρέχον Στοιχείο Βιβλιοθήκης μέχρι να το ελέγξετε.
Στο πάνελ Έλεγχος και Αποθήκευση Στοιχείου Βιβλιοθήκης, πατήστε Έλεγχος.
Ο έλεγχος εκτελείται στην Περιοχή Σχεδίασης του τρέχοντος Ονόματος Στοιχείου Βιβλιοθήκης.
Ζητήματα Επιθεώρησης
Ελέγξτε τα εμφανιζόμενα προβλήματα (ειδοποιήσεις, προειδοποιήσεις) που θα μπορούσαν να επηρεάσουν ή να εμποδίσουν την αποθήκευση του Στοιχείου Βιβλιοθήκης. Διορθώστε τυχόν προβλήματα που το χρειάζονται.

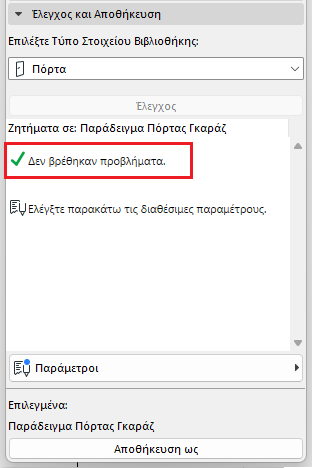

•Πράσινο σημάδι ελέγχου: Δεν βρέθηκαν προβλήματα. Ελέγξτε τις παραμέτρους, και στη συνέχεια κάντε Αποθήκευση.

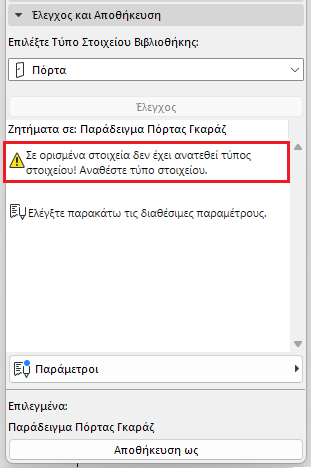

•Κίτρινη προειδοποίηση: Αυτό σας εφιστά την προσοχή για μία ανωμαλία, αλλά δεν σας εμποδίζει να αποθηκεύσετε το Στοιχείο Βιβλιοθήκης. Ελέγξτε τις παραμέτρους, και στη συνέχεια κάντε Αποθήκευση.

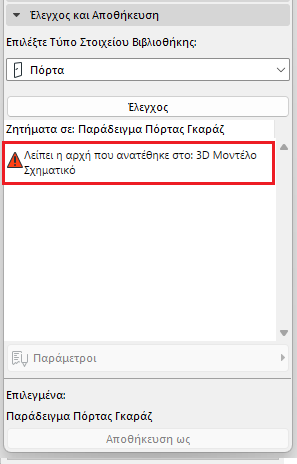

•Κόκκινη προειδοποίηση: Αυτό είναι ένα σφάλμα που πρέπει να διορθωθεί πριν μπορέσετε να συνεχίσετε.
Ρύθμιση Παραμέτρων και Χαρακτηριστικών

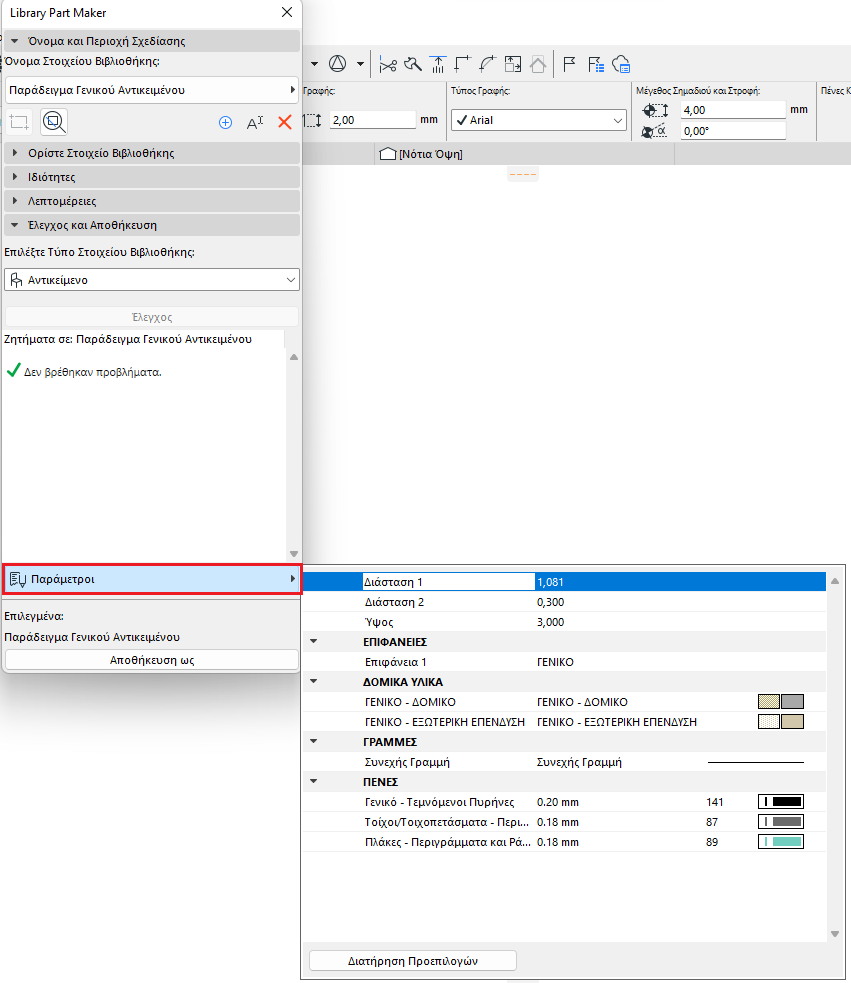

Μόλις ο Έλεγχος δεν παράγει προειδοποιήσεις που απαιτούν διόρθωση, γίνεται διαθέσιμο το pop-up Παράμετροι. Εδώ, βλέπετε τις παραμέτρους και τα χαρακτηριστικά που θα αποθηκευτούν με το τρέχον Στοιχείο Βιβλιοθήκης.
Τα χαρακτηριστικά (τύποι γραμμών, πένες, ράστερ, επιφάνειες, δομικά υλικά) είναι αυτά που χρησιμοποιούνται στα 2D σύμβολα και στα 3D μοντέλα της Περιοχής Σχεδίασης. Τα ονόματα των παραμέτρων προκύπτουν αυτόματα από το όνομα Χαρακτηριστικών της τρέχουσας Μελέτης.
Μπορείτε να επεξεργαστείτε τα ονόματα και τις τιμές εδώ. Η Περιοχή Σχεδίασης θα θυμάται τις αλλαγές παραμέτρων που πραγματοποιείτε.
