Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.
Ορισμός Επιπέδου Λεπτομέρειας των ΜΗΥ Αντικειμένων
|
Επιλεγμένο Επίπεδο 2D Λεπτομέρειας |
Προκαθορισμένο LOD |
Υποκατάστατο LOD 1 |
Υποκατάστατο LOD 2 |
Υποκατάστατο LOD 3 |
|
Πλήρες |
Πλήρες |
Μέσο |
Χαμηλό |
2D Περικλείον Ορθογώνιο από Σύστημα |
|
Μέσο |
Μέσο |
Χαμηλό |
Πλήρες |
2D Περικλείον Ορθογώνιο από Σύστημα |
|
Χαμηλό |
Χαμηλό |
Μέσο |
Πλήρες |
2D Περικλείον Ορθογώνιο από Σύστημα |
|
Επιλεγμένο Επίπεδο 3D Λεπτομέρειας |
Προκαθορισμένο LOD |
Υποκατάστατο LOD 1 |
Υποκατάστατο LOD 2 |
Υποκατάστατο LOD 3 |
|
Πλήρες |
Πλήρες |
Απλοποιημένο |
Σχηματικό |
3D (δεν εμφανίζεται) |
|
Απλοποιημένο |
Απλοποιημένο |
Σχηματικό |
Πλήρες |
3D (δεν εμφανίζεται) |
|
Σχηματικό |
Σχηματικό |
Απλοποιημένο |
Πλήρες |
3D (δεν εμφανίζεται) |
Πρόσθετα Συστατικά/Αναθέσεις
•Για τα ΜΗΥ Αντικείμενα, η 3D Απεικόνιση απαιτεί τη χρήση του αντικειμένου ΜΗΥ ΣΥΝΔΕΣΗ (το οποίο μπορείτε να βρείτε στη ΒΙΒΛΙΟΘΗΚΗ > ΜΗΥ ΣΥΝΔΕΣΗ), προκειμένου να διευκολυνθεί η αυτόματη συνδεσιμότητα των ΜΗΥ Αντικειμένων.
•Σε αυτό το συστατικό ΜΗΥ ΣΥΝΔΕΣΗ πρέπει να ανατεθεί το 3D Μοντέλο Πλήρες.
•Για τα Στοιχεία Βιβλιοθήκης Εν Σειρά Αεραγωγός/Σωλήνας, πρέπει να υπάρχουν τουλάχιστον 2 ΜΗΥ Συνδέσεις, στις οποίες να έχει ανατεθεί το 3D Μοντέλο Πλήρες. Αυτά πρέπει να τοποθετούνται σε έναν άξονα και να έχουν αντίθετες κατευθύνσεις.

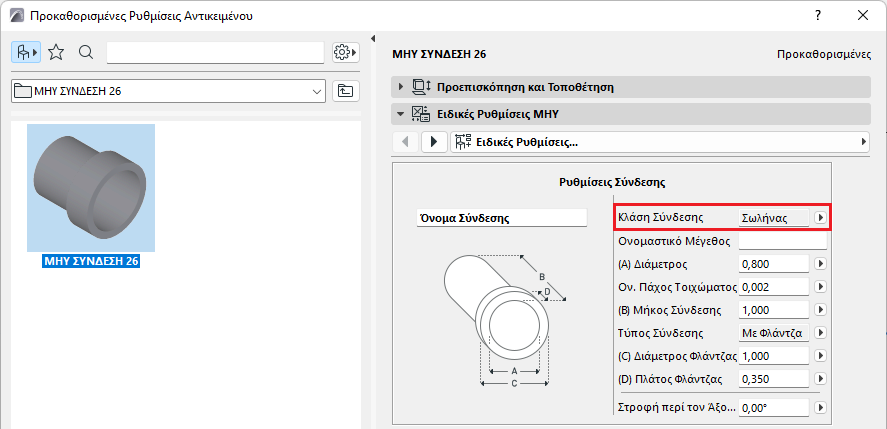

•Όταν δημιουργείτε ένα ΜΗΥ Στοιχείο Βιβλιοθήκης Αεραγωγού ή Σωλήνα, βεβαιωθείτε ότι στο συστατικό ΜΗΥ Σύνδεση έχει ανατεθεί η αντίστοιχη Κλάση Σύνδεσης: Αεραγωγός ή Σωλήνας.
