Δημιουργία Πορτών και Παραθύρων

Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.

Ορισμός Επιπέδου Λεπτομέρειας Πορτών και Παραθύρων

Αρχή/Αφετηρία Συστατικών Πόρτας/Παραθύρου

Μία ειδική μεθοδολογία εφαρμόζεται στην περίπτωση των Στοιχείων Βιβλιοθήκης για Πόρτες και Παράθυρα.

•Η αρχή συστατικών για τα 2D σύμβολα πόρτας/παραθύρου πρέπει να ευθυγραμμίζεται με το κέντρο του ανοίγματος του τοίχου πόρτας/παραθύρου και την εξωτερική ακμή του τοίχου στον οποίο θα τοποθετηθούν.

•Η αρχή των συστατικών για τα 3D μοντέλα πόρτας/παραθύρου πρέπει να ευθυγραμμίζεται με το κάτω κέντρο του ανοίγματος του τοίχου πόρτας/παραθύρου.

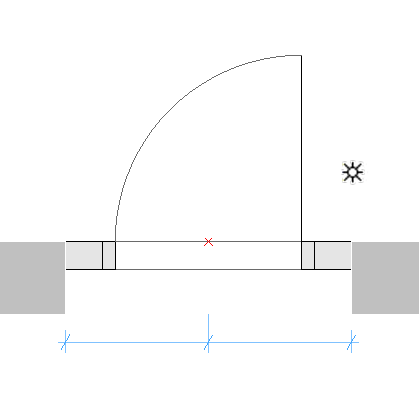

Σύμβολο Πόρτας με Αρχή Συστατικού στο Χαρ. Σημείο

Ορισμός της Ανοχής Πόρτας/Παραθύρου

Η Οπή Τοίχου είναι ένα τμήμα του τοίχου που έχει αφαιρεθεί από αυτόν, για να φιλοξενήσει ολόκληρη τη δομή της πόρτας ή του παραθύρου.

Το πλάτος της Οπής Τοίχου είναι ίσο με τη Διάσταση Πλάτους της Μονάδας συν οποιαδήποτε Οριζόντια Ανοχή.

Το Ύψος Οπής Τοίχου ισούται με τη Διάσταση Ύψους Μονάδας συν οποιαδήποτε Κατακόρυφη Ανοχή.

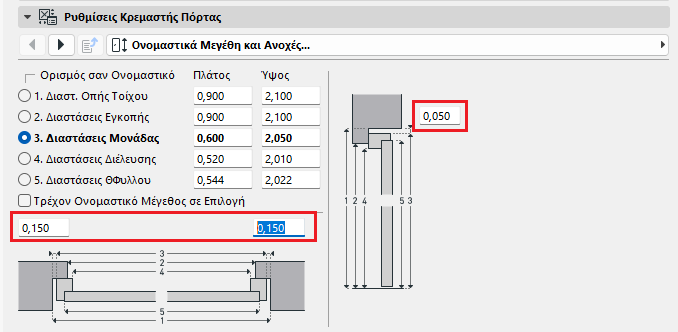

Τιμές Ανοχής στις Ειδικές Ρυθμίσεις Πόρτας

Αρχές Σχεδιασμού της Ανοχής

Το 2D σύμβολο ανοχής πρέπει πάντα να σχεδιάζεται (χρησιμοποιώντας τα 2D εργαλεία του Archicad) στην αριστερή πλευρά των 2D συμβόλων πόρτας/παραθύρου, με το ίδιο πλάτος για όλα τα χρησιμοποιούμενα 2D σύμβολα σε ένα Στοιχείο Βιβλιοθήκης πόρτας/παραθύρου.

Τα 2D σύμβολα ανοχής θα προστεθούν αυτόματα στα δεξιά, πάνω και κάτω άκρα της πόρτας ή του παραθύρου και θα προσαρμοστούν παραμετρικά στα άκρα της Οπής Τοίχου. Το 3D μοντέλο θα δημιουργηθεί αυτόματα, με βάση το πλάτος ανοχής που ορίζεται στο 2D Σύμβολο και το πάχος της κάσας πλαισίου της πόρτας ή του παραθύρου. Το πλάτος ανοχής και οι επιφάνειες ανοχής θα προστεθούν αυτόματα στη διεπαφή χρήστη πόρτας/παραθύρου ως παραμετρικές τιμές.

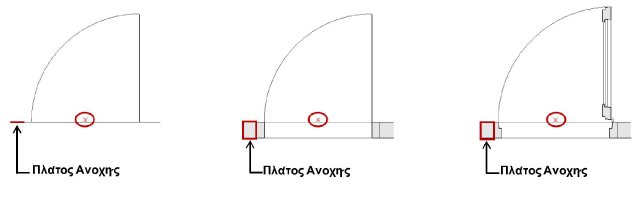

Ανοχή που εμφανίζεται σε Χαμηλό, Μέσο και Πλήρες LOD

Γραμμές Ανοίγματος, Μεντεσέδες και Χερούλια

Αρχές Σχεδιασμού των Γραμμών Ανοίγματος, Μεντεσέδων και Χερουλιών

Το LPM επιτρέπει τον ορισμό οποιουδήποτε αριθμού και διευθύνσεων Γραμμών Ανοίγματος ή/και συμβόλων Λειτουργίας Ανοίγματος σε 3D μοντέλα με τη χρήση 3D εργαλείων του Archicad. Οι 3D γραμμές ανοίγματος μπορούν να οριστούν με το εργαλείο Μορφή (ρυθμισμένο στη Μέθοδο Γεωμετρίας Πολυγωνική).

Είναι επίσης δυνατό να χρησιμοποιήσετε π.χ. το Στοιχείο Βιβλιοθήκης 3D ΚΕΙΜΕΝΟ (από την τυπική ΒΙΒΛΙΟΘΗΚΗ του Archicad) για να ορίσετε οποιαδήποτε σταθερά κείμενα σχολιασμού.

Λαμβάνοντας υπόψη τα διαφορετικά πρότυπα για την κατεύθυνση των γραμμών ανοίγματος, το LPM παρέχει 2 σύνολα αναθέσεων που καθορίζουν τον προσανατολισμό των γραμμών ανοίγματος είτε ως "Μεντεσέδες" είτε ως «Χερούλι".

Ο έλεγχος Προσανατολισμός Γραμμής Ανοίγματος (διαθέσιμος στις Επιλογές Άποψης Μοντέλου και στη διεπαφή χρήστη Στοιχείου Βιβλιοθήκης) επιτρέπει στο χρήστη να αντιστρέψει την τοποθέτησή τους ανάλογα με τις ανάγκες.

Τοποθέτηση του Εξαρτήματος Χερουλιού Πόρτας/Παραθύρου

Σημειώστε ότι η επιλογή για την τοποθέτηση 3D Χερουλιού είναι διαθέσιμη μόνο για το LOD "3D Μοντέλο Πλήρες".

Το LPM επιτρέπει τον ορισμό οποιουδήποτε αριθμού και κατευθύνσεων τύπων εξαρτήματος Χερουλιού, χωριστά για τις εσωτερικές και εξωτερικές επιφάνειες ενός ανοίγματος. Ο τύπος του εξαρτήματος Χερουλιού μπορεί να επιλεγεί από τους συνήθεις τύπους του Archicad ή από οποιοδήποτε Στοιχείο Βιβλιοθήκης 'Ειδικό Χερούλι' (στις φορτωμένες βιβλιοθήκες).

Αρχές Σχεδιασμού της Τοποθέτησης Χερουλιού

Χρησιμοποιήστε τις 3D γραμμές που μπορούν να οριστούν με το εργαλείο Μορφή (που έχει οριστεί στη Μέθοδο Γεωμετρίας Πολυγωνική)

Ορισμός (γραμμή Μορφής)

Αρχή Μορφής

Η αρχή Μορφής θα χρησιμοποιηθεί ως σημείο αγκύρωσης (στον 3D χώρο, οπότε η γραμμή Μορφής πρέπει να τοποθετηθεί στην επιφάνεια της πόρτας/παραθύρου), και η κατεύθυνση της γραμμής θα χρησιμοποιηθεί ως προσανατολισμός του Χερουλιού. Το μήκος της γραμμής δεν επηρεάζει την τελική θέση ή το τελικό σχήμα του Χερουλιού. Η σχέση μιας γραμμής Μορφής που χρησιμοποιείται για τη σχεδίαση και το τελικό μοντέλο του Χερουλιού απεικονίζεται παρακάτω:

Ο τύπος ανάθεσης θα καθορίσει τον προσανατολισμό του Χερουλιού σε σχέση με την Εσωτερική ή την Εξωτερική επιφάνεια μίας πόρτας ή ενός παραθύρου.

Δείτε: Αρχή/Αφετηρία Συστατικών Πόρτας/Παραθύρου.

Τυποποιημένα Κουφώματα και Εξαρτήματα Πόρτας και Παραθύρου

Σε κάθε τυπική πόρτα ή παράθυρο της βιβλιοθήκης του Archicad θα προστεθούν αυτόματα τα ακόλουθα τυποποιημένα παραμετρικά στοιχεία και λειτουργίες:

Παράθυρα

•Άνοιγμα Τοίχου - Εγκοπή

•Άνοιγμα Τοίχου - Σφράγιση Τοίχου

•Άνοιγμα Τοίχου - Εσοχή Στηθαίου

•Άνοιγμα Τοίχου - Αψίδα

•Άνοιγμα Τοίχου - Χαρακτηριστικά

•Κουφώματα και Εξαρτήματα - Ποδιά

•Κουφώματα και Εξαρτήματα - Μέσα Ποδιά

•Κουφώματα και Εξαρτήματα - Επένδυση Μέσα/Έξω

•Κουφώματα και Εξαρτήματα - Εξώφυλλο

•Κουφώματα και Εξαρτήματα - Ειδική Γωνία

•Κουφώματα και Εξαρτήματα - Χαρακτηριστικά

Πόρτα

•Άνοιγμα Τοίχου - Εγκοπή

•Άνοιγμα Τοίχου - Σφράγιση Τοίχου

•Άνοιγμα Τοίχου - Αψίδα

•Κουφώματα και Εξαρτήματα - Κατώφλι

•Κουφώματα και Εξαρτήματα - Επένδυση Μέσα/Έξω

•Κουφώματα και Εξαρτήματα - Εξώφυλλο

•Κουφώματα και Εξαρτήματα - Χαρακτηριστικά

Προκαθορισμένες από το σύστημα παράμετροι για Πόρτες και Παράθυρα

•Πλάτος - πλάτος της Πόρτας/Παραθύρου που έχει οριστεί

•Ύψος - ύψος της Πόρτας/Παραθύρου που έχει οριστεί

•Ονομαστικό Πάχος Κάσας - πάχος κάσας της Πόρτας/Παραθύρου που έχει οριστεί

•Τρόπος Εμφάνισης Προσανατολισμού - Εάν έχει οριστεί σε 'Αυτόματα', οι τιμές Αρχική Θέση Σήμανσης και Αντίστροφη Θέση Σήμανσης θα χρησιμοποιούνται στις σημάνσεις Πόρτας/Παραθύρου και στους Διαδραστικούς Πίνακες. Εάν οριστεί σε 'Ειδικό', θα χρησιμοποιηθεί η τιμή της παραμέτρου Ειδικός Προσανατολισμός.

•Ειδικός Προσανατολισμός - χρησιμοποιείται σε συνδυασμό με την παράμετρο Τρόπος Εμφάνισης Προσανατολισμού

•Αρχική Θέση Σήμανσης - (εξ ορισμού ορίζεται σε 'Α' για 'Αριστερά') που χρησιμοποιείται σε συνδυασμό με την παράμετρο Τρόπος Εμφάνισης Προσανατολισμού

•Αντίστροφη Θέση Σήμανσης - (εξ ορισμού ορίζεται σε 'Δ' για 'Δεξιά') που χρησιμοποιείται σε συνδυασμό με την παράμετρο Τρόπος Εμφάνισης Προσανατολισμού

•IFC Λειτουργία - Ορισμός λειτουργίας IFC

•Επιφάνειες > Εξωτερική Επιφάνεια Ανοχής Πόρτας/Παραθύρου - εξωτερική επιφάνεια πλήρωσης ανοχής

•Επιφάνειες > Εσωτερική Επιφάνεια Ανοχής Πόρτας/Παραθύρου - εσωτερική επιφάνεια πλήρωσης ανοχής

•Επιφάνειες > Επιφάνεια Χερουλιού Πόρτας/Παραθύρου - επιφάνεια Χερουλιού(ών) Πόρτας/Παραθύρου

•Πένες > Πένα Γραμμής Ανοίγματος - πένα γραμμών ανοίγματος Πόρτας/Παραθύρου
