Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.
Συνιστώμενο Επίπεδο Λεπτομέρειας 2D Συμβόλων
Εξετάστε το πάχος της πένας και την εμφάνιση λεπτομερειών σε κλίμακα - οι πολύ λεπτομερείς 2D αναπαραστάσεις στις μεγαλύτερες κλίμακες ενδέχεται να είναι δυσανάγνωστες.
Παραδείγματα Επιπέδου Λεπτομέρειας 2D Συμβόλου
Αναθέσεις LOD Παραθύρου: Χαμηλό, Μέσο, Πλήρες
Αναθέσεις LOD Πόρτας: Χαμηλό, Μέσο, Πλήρες
Αναθέσεις LOD Αντικειμένου: Χαμηλό, Μέσο, Πλήρες
Συνιστώμενο Επίπεδο Λεπτομέρειας 3D Μοντέλου
Η δημιουργία πολύ λεπτομερών 3D μοντέλων μπορεί να οδηγήσει σε μεγάλο αριθμό πολυγώνων που μπορεί να επιβραδύνει το Archicad. Ακολουθούν ορισμένες συμβουλές που θα σας βοηθήσουν να δημιουργείτε Στοιχεία Βιβλιοθήκης χωρίς συμβιβασμούς στην απόδοση:
•Αποφύγετε γενικά τη μοντελοποίηση λεπτομερειών ευανάγνωστων σε κλίμακες μικρότερες από 1:20 (π.χ. 1:10 ή 1:5 κ.λπ.)
•Απλοποιήστε τα σχήματα των τομών κάσας/φύλλων ή των διατομών των εξαρτημάτων
•Μην μοντελοποιείτε περιττά στοιχεία (εάν είναι δυνατόν), όπως σφραγίσεις πόρτας/παραθύρου, λεπτομερή σιδηρικά πόρτας/παραθύρου, συνδετήρες και παρόμοια.
•Αποφύγετε τη δημιουργία υπερβολικού αριθμού καμπύλων επιφανειών.
•Η δημιουργία καμπύλων επιφανειών με πολύ μικρές ακτίνες θα οδηγήσει σε πολύπλοκες έδρες - η καλύτερη προσέγγιση είναι να τις απλοποιήσετε. (Ένα τυπικό παράδειγμα απλούστευσης θα ήταν οι διατομές χάλυβα/αλουμινίου για τις κάσες και τα πφυλλα ή θφυλλα).
•Χρησιμοποιήστε το εργαλείο Μορφή (επίπεδο με μηδενικό πάχος) για στοιχεία που θα πρέπει να εμφανίζονται ως μία μόνο γραμμή στις Τομές (π.χ. υαλοπίνακες ή θφύλλο/πφυλλο με 3D LOD το 'Σχηματικό').
Παραδείγματα Επιπέδου Λεπτομέρειας 3D Μοντέλου
Αναθέσεις LOD Παραθύρου: Σχηματικό, Απλοποιημένο, Πλήρες

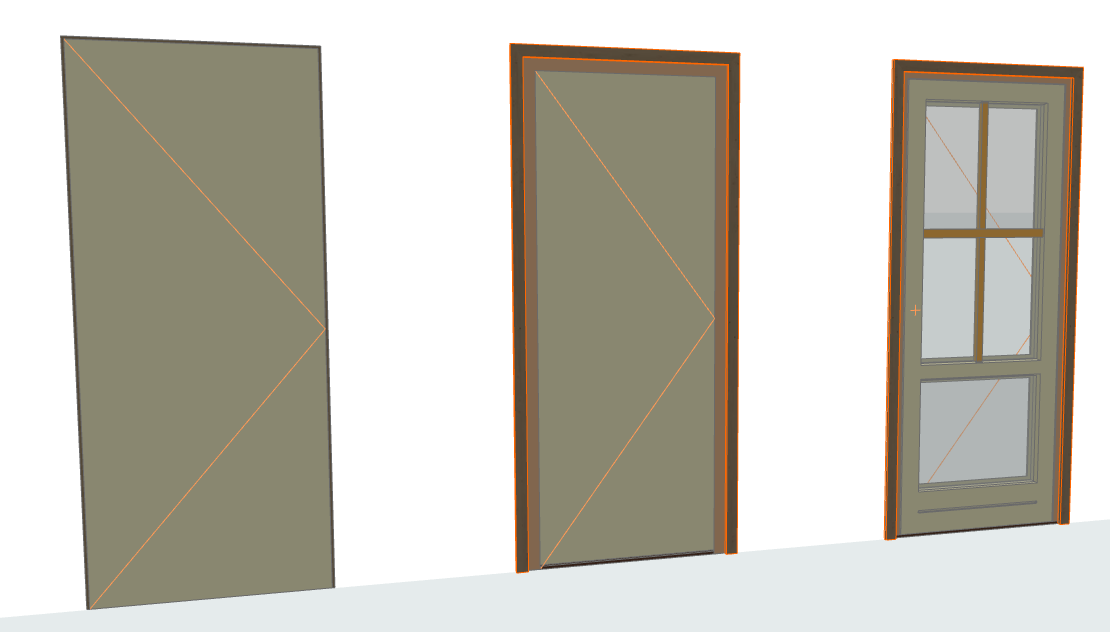

Αναθέσεις LOD Πόρτας: Σχηματικό, Απλοποιημένο, Πλήρες
Αναθέσεις LOD Αντικειμένου: Σχηματικό, Απλοποιημένο, Πλήρες
