Αναθέσεις Συστατικών

Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.

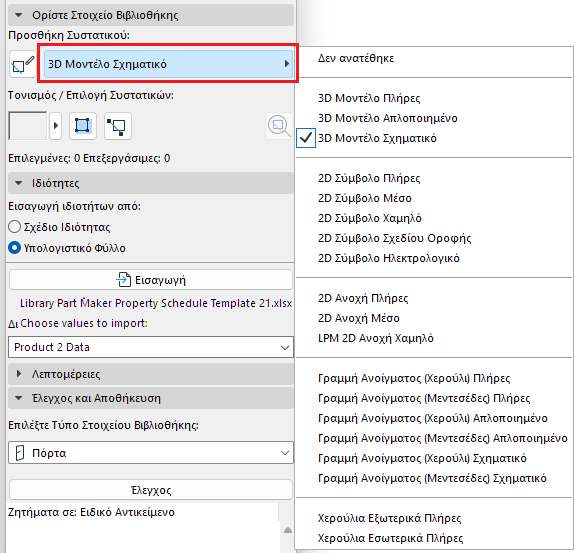

Για κάθε στοιχείο, ορίστε το Επίπεδο της λεπτομέρειας (LOD) του, χρησιμοποιώντας το pop-up Τύπος Συστατικού στην παλέτα LPM. Κάθε τύπος αντιπροσωπεύει μία 2D ή 3D αναπαράσταση ενός συγκεκριμένου επιπέδου λεπτομέρειας:

Δείτε επίσης: Τονίστε τα Συστατικά ανά Τύπο.

Μόλις αποθηκευτεί και τοποθετηθεί το Στοιχείο Βιβλιοθήκης, αυτές οι LOD αναπαραστάσεις μπορούν να ελεγχθούν για κάθε τοποθετημένη περίπτωση - είτε από τον διάλογο Ρυθμίσεών του, είτε από τις Επιλογές Άποψης Μοντέλου του Archicad.

Είναι δυνατό να παραλείψετε τον ορισμό LOD για ορισμένα συστατικά - αυτά τα συστατικά έχουν ορισμό "Δεν Ανατέθηκε". (Όταν ελέγχετε το Στοιχείο Βιβλιοθήκης, λαμβάνετε μία προειδοποίηση για συστατικά που δεν έχουν ανατεθεί, αλλά μπορείτε να το αποθηκεύσετε.) Όταν τοποθετούνται, τα εν λόγω Στοιχεία Βιβλιοθήκης θα χρησιμοποιούν μόνο την καθορισμένη αναπαράσταση. Ωστόσο, αυτή η πρακτική δεν συνιστάται, καθώς μπορεί να οδηγήσει σε απροσδόκητες 2D/3D αναπαραστάσεις του Στοιχείου Βιβλιοθήκης στην τεκμηρίωση και σε 3D απόψεις μοντέλου με ορισμένες ρυθμίσεις Κλίμακας ή Επιλογών Άποψης Μοντέλου.

Δείτε επίσης: Τονίστε τα μη Ανατεθέντα Συστατικά.

Προσθήκη Συστατικών Χρησιμοποιώντας Τρέχοντα Τύπο

Για να δημιουργήσετε πολλαπλά στοιχεία με έναν συγκεκριμένο τύπο Συστατικού:

1.Επιλέξτε τον επιθυμητό τύπο Συστατικού από το pop-up (π.χ. 2D Σύμβολο Πλήρες)

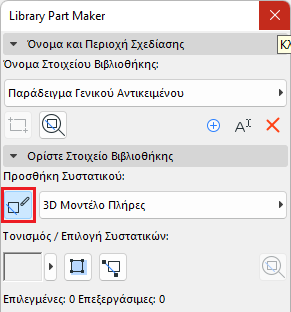

2.Κάντε κλικ στον διακόπτη Έναρξη/Παύση Προσθήκης Συστατικών.

Σε όλα τα συστατικά που προσθέτετε τώρα θα ανατεθεί αυτόματα ο τρέχων τύπος Συστατικού, μέχρι να κάνετε ξανά κλικ στον διακόπτη.

Αναθέσεις για Συστατικά 3D Μοντέλου

Αναθέσεις για Συστατικά 2D Συμβόλου

Λάβετε υπόψη ότι οι αναθέσεις 2D Ηλεκτρολογικό και Σχέδιο Οροφής αγνοούνται για τα ΜΗΥ αντικείμενα.
