Παράμετρος "Εμβαδόν Έκθεσης" στους Πίνακες Επιφανειών

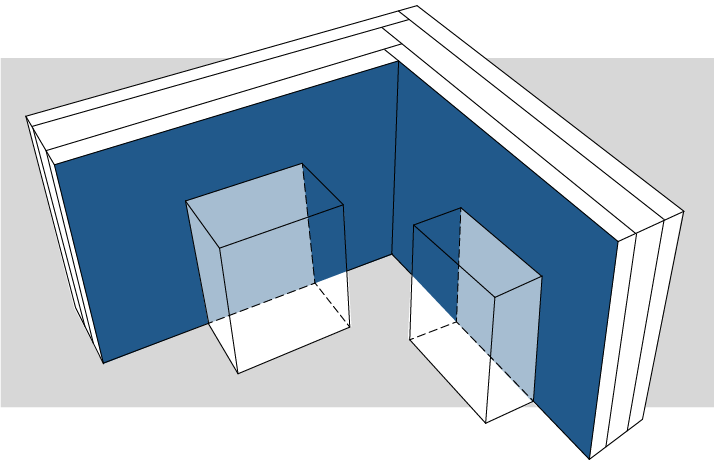

Το Εμβαδόν Έκθεσης είναι το τμήμα της επιφάνειας ενός στοιχείου που θα μπορούσε να καλυφθεί μετά από εκτόξευση υλικού βαφής. Στο ακόλουθο διάγραμμα, η σκούρα μπλε περιοχή θεωρείται “Εκτεθειμένη”, οι ανοικτές μπλε περιοχές θεωρούνται “Καλυμμένες”.
Μπορείτε να καθορίσετε επακριβώς εκείνες που θεωρούνται εκτεθειμένες, χρησιμοποιώντας τον έλεγχο Μείωση Εμβαδού Έκθεσης στις Ρυθμίσεις Σχεδίου της Λίστας Επιφάνειας (δείτε παρακάτω).

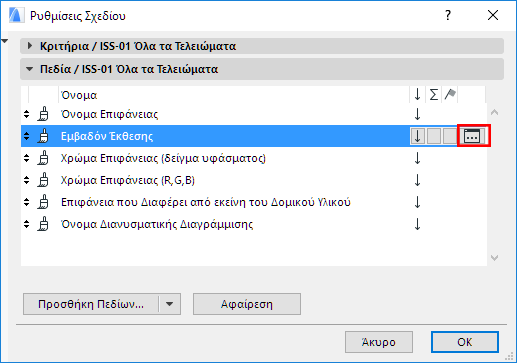

1.Στο πάνελ Πεδία των Ρυθμίσεων Σχεδίου: βρείτε το πεδίο Εμβαδόν Έκθεσης (με Κριτήρια).
2.Κάντε κλικ στο κουμπί για να ανοίξει ο διάλογος Μείωση Εμβαδού Έκθεσης.

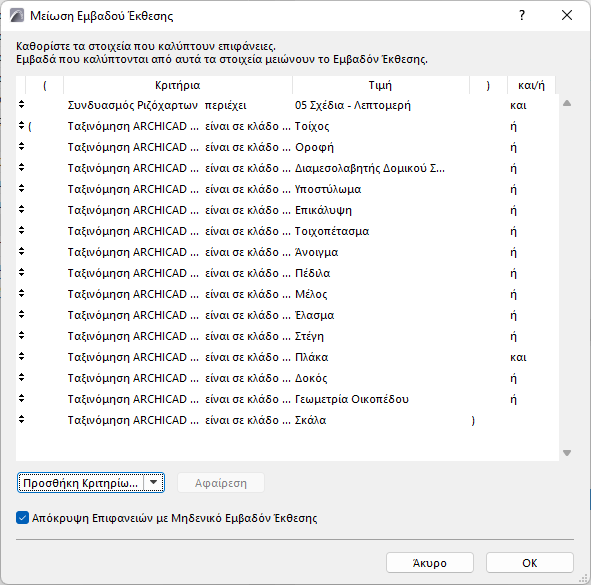

3.Καθορίστε ποια στοιχεία είναι στοιχεία κάλυψης (δηλαδή πρέπει να καλύπτουν άλλες επιφάνειες στοιχείων).
Για παράδειγμα: τα κανονικά δομικά στοιχεία είναι στοιχεία κάλυψης: εάν επικαλύπτουν την επιφάνεια ενός τοίχου, η επιφάνεια του τοίχου καλύπτεται, και το εμβαδόν έκθεσης του τοίχου μειώνεται αναλόγως.
Ωστόσο, ορισμένα στοιχεία συνήθως δεν είναι στοιχεία επικάλυψης. Σε αυτό το παράδειγμα τα αντικείμενα, τα φωτιστικά και οι χώροι δεν πρέπει να επηρεάζουν το εμβαδόν έκθεσης ενός τοίχου, επομένως αποκλείονται ρητά.
Απόκρυψη Επιφανειών με Μηδενικό Εμβαδόν Έκθεσης: Αυτό είναι εξ ορισμού τσεκαρισμένο. Αυτό σημαίνει ότι οι μη εκτεθειμένες περιοχές, με μηδενική ορατή επιφάνεια, δεν εμφανίζονται στον πίνακα.
