Διάσπαση Σχεδίου σε Πολλές Πινακίδες

Σημείωση: Αυτή η λειτουργία είναι διαθέσιμη και για τα Ευρετήρια Μελέτης που είναι τοποθετημένα σε Πινακίδες.

Εάν το Σχέδιο ενός Πίνακα δεν χωράει σε μία Πινακίδα - όπως συμβαίνει συνήθως με έναν μεγάλο Πίνακα - χρησιμοποιήστε αυτήν τη δυνατότητα για γρήγορη και εύκολη διάσπαση ενός μεγάλου Πίνακα και τοποθέτησή του σε πολλές Πινακίδες, ώστε όλα τα δεδομένα του Πίνακα να μπορούν να εκδοθούν.

Αυτό το χαρακτηριστικό είναι διαθέσιμο μόνο για Σχέδια που δημιουργήθηκαν από Πίνακες Στοιχείου και από Ευρετήρια Μελέτης.

1.Για το επιλεγμένο Σχέδιο στην Πινακίδα: Χρησιμοποιήστε την εντολή μικροΠαλέτας Αναδόμηση Πίνακα για να αλλάξετε γραφικά το μέγεθος του περικλείοντος το Σχέδιο ορθογωνίου, ώστε να προσαρμοστεί στην Πινακίδα.

Δείτε: Αναδόμηση Πίνακα για να Χωράει στην Πινακίδα.

2.Στις Ρυθμίσεις Επιλεγμένου Σχεδίου: πηγαίνετε στο Πάνελ Πλαίσιο και τσεκάρετε Διάσπαση Σχεδίου σε Πολλές Πινακίδες.

Σημείωση: Αυτό το κουτάκι τσεκαρίσματος είναι διαθέσιμο οποτεδήποτε τοποθετείτε σε μία Πινακίδα ένα Σχέδιο, βασισμένο σε έναν Πίνακα Στοιχείου. Για Σχέδια οποιασδήποτε άλλης πηγής, το κουτάκι είναι γκρίζο.

3.Τώρα το Archicad θα δημιουργήσει όσες Πινακίδες χρειάζονται για να εμφανιστεί το περιεχόμενο ολόκληρου του Πίνακα.

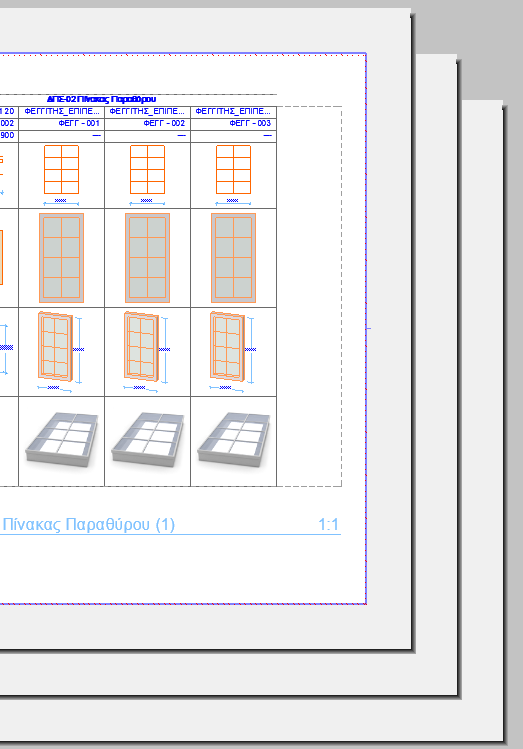

Σε αυτό το παράδειγμα, η Λίστα Παραθύρων έχει τοποθετηθεί στην Πινακίδα. Η δυνατότητα Διάσπασης Σχεδίου έχει τοποθετήσει ολόκληρη τη Λίστα Παραθύρων σε τρεις Πινακίδες. Στο Παράθυρο Πινακίδας, η Πινακίδα σχεδιάστηκε ώστε να υποδεικνύει ότι αποτελείται από πολλές σελίδες:

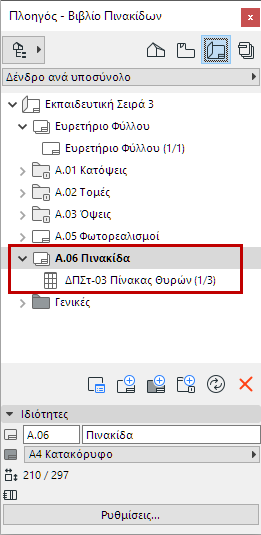

Στο Βιβλίο Πινακίδων του Πλοηγού εμφανίζεται μόνο μία Πινακίδα, αλλά με το εικονίδιο “πολυσέλιδη” που διαφέρει από το εικονίδιο μονής Πινακίδας. Μετά το Όνομα του Σχεδίου εμφανίζεται και ο συνολικός αριθμός των Πινακίδων που χρησιμοποιήθηκαν για αυτό το Σχέδιο.

Αν ένα Παράθυρο Πινακίδας εμφανίζει ένα Σχέδιο σε "πολυσέλιδη" Πινακίδα, η μπάρα τίτλου του Παραθύρου δείχνει το εύρος των Πινακίδων που περιέχουν το Σχέδιο.

Στο Βιβλίο Πινακίδων, μπορείτε να πλοηγηθείτε μεταξύ των σελίδων Πινακίδων ως συνήθως, χρησιμοποιώντας τα βέλη πλοήγησης στο κάτω μέρος του Παραθύρου Πινακίδας.
