Απεικόνιση Ολόκληρου του Μοντέλου

Ακόμα και αν χρησιμοποιείτε μία επιλογή Μερικής Εμφάνισης, το Archicad σας παρέχει αρκετούς τύπους οπτικής πληροφόρησης για να σας βοηθήσει να αναγνωρίζετε ολόκληρη την αρχική δομή, όπου είναι απαραίτητο.

Μπορείτε πάντα να επιλέγετε το Εμφάνιση Ολόκληρου του Μοντέλου για την Αναφορά Ίχνους:

1.Ενεργοποιήστε τη λειτουργία Ίχνος.

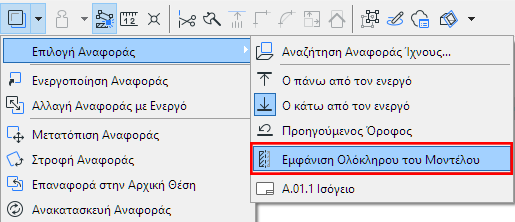

2.Από το pop-up μενού Ίχνος, χρησιμοποιήστε το Επιλογή Αναφοράς και επιλέξτε το Εμφάνιση Ολόκληρου του Μοντέλου σαν Αναφορά Ίχνους.

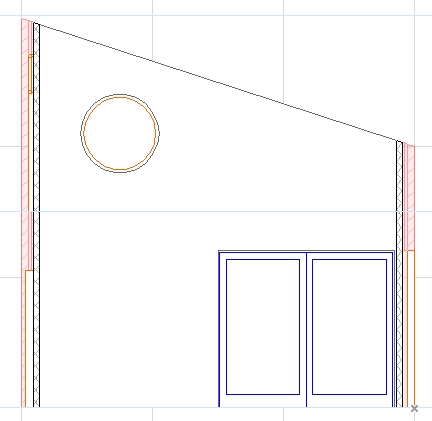

Σε αυτήν την Τομή, οι Σύνθετοι Τοίχοι εμφανίζονται με την ρύθμιση Μόνο Πυρήνας, ενώ η Αναφορά (κόκκινο χρώμα) με ρύθμιση για “Εμφάνιση Ολόκληρου του Μοντέλου” δείχνει την πλήρη δομή τοίχου.


Όταν επιλέγετε ένα στοιχείο που εμφανίζεται μερικώς (χωρίς όλη τη δομή του), τα Χαρ. Σημεία του θα εμφανίζονται στην αρχική τους θέση. Εντούτοις, ο τονισμός επιλογής παρουσιάζεται μόνο για τα εμφανή μέρη των στοιχείων.


Η Οπτική πληροφόρηση προεπιλογής που παρέχεται από το πρόγραμμα, θα σας βοηθήσει στην αναγνώριση ολόκληρων, αλλά και των μερικώς εμφανών μερών των στοιχείων. Ο τονισμός προεπιλογής παρουσιάζεται μόνο στα εμφανή συστατικά, αλλά ο κέρσορας (έλκεται) αναγνωρίζει τη γραμμή αναφοράς ακόμα και όταν αυτή δεν ανήκει σε εμφανές μέρος του στοιχείου, όπως φαίνεται στην παρακάτω εικόνα από τον κέρσορα με το έντονο Mercedes.

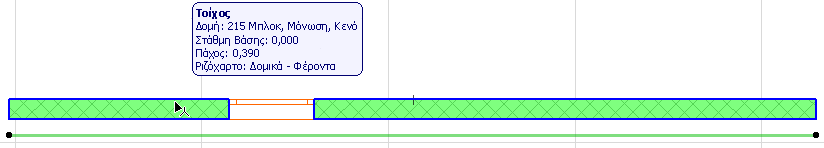

Η Πληροφοριακή Ετικέτα δείχνει το Πάχος ολόκληρου του αρχικού στοιχείου, ακόμα και όταν αυτό είναι σε κατάσταση Μερικής Εμφάνισης:
