Ρυθμίσεις Μερικής Εμφάνισης Δομής: Επίδραση σε Στοιχεία

Αυτή η σελίδα περιέχει πληροφορίες για συγκεκριμένα στοιχεία και την επίδρασή τους στην Μερική Εμφάνιση Δομής.

Υποστυλώματα με Μερική Εμφάνιση Δομής

Χώροι και Μερική Εμφάνιση Δομής

Ράστερ Κάλυψης Κάτοψης με Μερική Εμφάνιση Δομής

Διαστάσεις με Μερική Εμφάνιση Δομής

Αλληλοτομίες Στοιχείων με Μερική Εμφάνιση

Υποστυλώματα με Μερική Εμφάνιση Δομής

Κάθε επικάλυψη μπορεί να οριστεί ως Πυρήνας, Τελείωμα ή Άλλο, στις Ρυθμίσεις του Εργαλείου Υποστύλωμα.

Δείτε: Πυρήνας και Επικάλυψη.

Για υποστυλώματα “με περιβολή” από τοίχους: Δεν επέρχεται καμία περιβολή αν χρησιμοποιείτε τη μερική εμφάνιση Μόνο Πυρήνας.

Χώροι και Μερική Εμφάνιση Δομής

Ανεξάρτητα από την επιλογή Μερικής Εμφάνισης που είναι ενεργή, οι χώροι δεν επηρεάζονται: αυτοί που εκτείνονται έως το “Εσωτερικό Ίχνος”, υπολογίζονται να περιέχουν το συστατικό “Τελείωμα” της δομής που τους περιβάλλει, ακόμα και όταν τα τελειώματα είναι κρυμμένα, σύμφωνα με την τρέχουσα Ρύθμιση Μερικής Εμφάνισης Δομής.

Ράστερ Κάλυψης Κάτοψης με Μερική Εμφάνιση Δομής

Η ρύθμιση Μερική Εμφάνιση Δομής δεν έχει καμία επίδραση στα ράστερ κάλυψης.

Αν έχετε ορίσει ένα Ράστερ Κάλυψης σε οποιοδήποτε σύνθετο ή σύμπλοκο στοιχείο (αυτό μπορεί να είναι μία Στέγη, μία Πλάκα ή ένα Ανάγλυφο), τότε το Ράστερ Κάλυψης θα εμφανιστεί ανεξάρτητα από την επιλογή Μερικής Εμφάνισης που είναι ενεργή.

Σημείωση: Τα Ράστερ Κάλυψης μπορούν να χρησιμοποιούν Υπερισχύοντα Γραφικά.

Δείτε: Κανόνες Υπερισχύοντος Γραφικού.

Διαστάσεις με Μερική Εμφάνιση Δομής

Κάθε μέθοδος Μερικής Εμφάνισης έχει το δικό της σύνολο διαστάσεων: μπορείτε να έχετε ένα σύνολο διαστάσεων σε άποψη με την επιλογή Μόνο Πυρήνας, και άλλα σύνολα διαστάσεων σε απόψεις με τις επιλογές Ολόκληρο το Μοντέλο και Χωρίς Τελειώματα. Αν γυρίζετε μεταξύ των ρυθμίσεων Μερικής Εμφάνισης Δομής, οι διαστάσεις που είναι συσχετισμένες με την προηγούμενη ρύθμιση Εμφάνισης δεν θα είναι ορατές. Για να δείτε πάλι τις Διαστάσεις, γυρίστε πίσω στη ρύθμιση Μερικής Εμφάνισης Δομής με την οποία τοποθετήθηκαν οι Διαστάσεις.

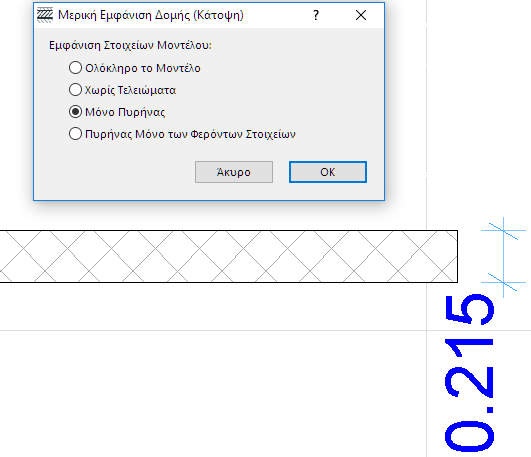

Αυτός ο Τοίχος εμφανίζεται με τη ρύθμιση εμφάνισης Μόνο Πυρήνας:

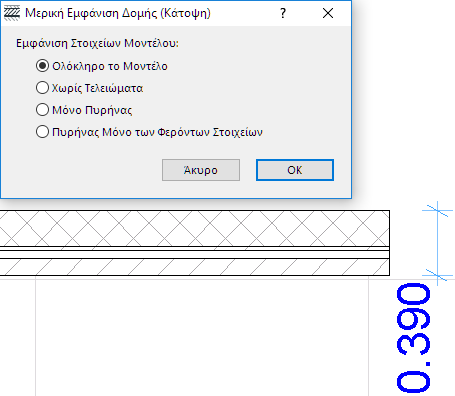

Αν γυρίσετε τώρα τη ρύθμιση εμφάνισης σε "Ολόκληρο το Μοντέλο", η διάσταση που εμφανιζόταν με το Μόνο Πυρήνας εξαφανίζεται και εμφανίζεται η άλλη διάσταση, αυτή που δημιουργήθηκε προηγουμένως με τη ρύθμιση εμφάνισης Ολόκληρου του Μοντέλου.

Μπορείτε να κάνετε αντιγραφή-επικόλληση διαστασιολογημένων στοιχείων μεταξύ δύο απόψεων των οποίων οι ρυθμίσεις Μερικής Εμφάνισης Δομής είναι διαφορετικές. Εντούτοις, αν επιχειρήσετε να κάνετε επικόλληση διαστασιολογημένων στοιχείων που ΔΕΝ εμφανίζονται στη δεδομένη Μερική Εμφάνιση Δομής, αυτές οι διαστάσεις θα χαθούν μετά την επικόλληση.

Αλληλοτομίες Στοιχείων με Μερική Εμφάνιση

Οι αλληλοτομίες θα συμπεριφέρονται ακριβώς όπως όταν εμφανίζεται ολόκληρο το μοντέλο: Καμία περαιτέρω στρώση δεν θα καθαριστεί, όταν αλλάζετε σε μερική εμφάνιση της δομής.
