Ανοίγματα ανά Κατάσταση Ανακαίνισης: Παραδείγματα Υπερίσχυσης

Παραδείγματα προκαθορισμένης εμφάνισης τοίχων με παράθυρα, με χρήση Υπερισχύοντος στυλ:

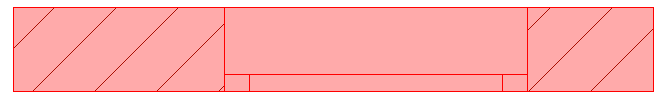

ΝΕΟΣ τοίχος με κόκκινο (-> το παράθυρο είναι επίσης κόκκινο [ΝΕΟ], όχι κατεδάφιση)

ΠΡΟΣ ΚΑΤΕΔΑΦΙΣΗ τοίχος με κίτρινο (-> το παράθυρο είναι επίσης κίτρινο [ΠΡΟΣ ΚΑΤΕΔΑΦΙΣΗ])

Παράθυρο που ΜΕΤΑΤΟΠΙΣΤΗΚΕ από δεξιά προς τα αριστερά

Για να επικοινωνήσετε ένα τροποποιημένο στοιχείο με το χαρακτηριστικό Ανακαίνιση - όπως ένα παράθυρο που μετατοπίστηκε - πρέπει να μοντελοποιήσετε το παράθυρο δύο φορές: μία στην αρχική του θέση και μία στη νέα του θέση.

Επιλέξτε το αρχικό παράθυρο και ρυθμίστε την Κατάσταση Ανακαίνισής του σε "Προς Κατεδάφιση". Σημειώστε ότι το πλαίσιο του παραθύρου είναι κίτρινο (πρόκειται να κατεδαφιστεί), αλλά ο τοίχος κάτω από αυτό είναι κόκκινος (πρόκειται να ανακατασκευαστεί).

Επιλέξτε το παράθυρο στη νέα του θέση και ρυθμίστε την Κατάσταση Ανακαίνισής του σε "Νέο". Σημειώστε ότι το πλαίσιο του παραθύρου είναι κόκκινο (πρόκειται να ανακατασκευαστεί ως νέο), αλλά ο τοίχος κάτω από αυτό είναι κίτρινος (πρόκειται να κατεδαφιστεί για να δημιουργηθεί χώρος για το παράθυρο).

Το Archicad εμφανίζει αυτομάτως οποιαδήποτε επικάλυψη (μεταξύ των παλαιών θέσεων του παραθύρου) με λευκό χρώμα.

•Στα δεξιά: το κίτρινο πλαίσιο παραθύρου πρέπει να κατεδαφιστεί. Το κόκκινο τμήμα - το άνοιγμα παραθύρου, προηγουμένως - είναι νέος τοίχος.

•Στα αριστερά: το κίτρινο τμήμα τοίχου πρέπει να κατεδαφιστεί για να δημιουργηθεί χώρος για το άνοιγμα. Το κόκκινο πλαίσιο είναι το νέο πλαίσιο.

•Στο μέσον: το λευκό τμήμα ήταν προηγουμένως τμήμα του ανοίγματος, αλλά παραμένει τμήμα του ανοίγματος και μετά.
