Προσθήκη Μόνωσης σε Τοίχους: Ροή Εργασίας Ανακαίνισης

Εάν θέλετε να προσθέσετε μία στρώση μόνωσης σε έναν υφιστάμενο τοίχο, απλά προσθέστε μία στρώση μόνωσης στον τοίχο σύνθετης δομής. Ωστόσο, δεν μπορείτε να αναθέσετε την κατάσταση “Νέο” σε ένα μεμονωμένο συστατικό ενός τοίχου, αλλά μόνο στον ίδιο τον τοίχο.

Για να είναι διακριτή (για το Φίλτρο Ανακαίνισης) η νέα στρώση που προστέθηκε στον αρχικό τοίχο, πρέπει να ακολουθήσετε την εξής ροή εργασίας:

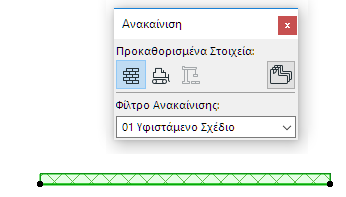

Άποψη Υφιστάμενου Σχεδίου

1.Στην Παλέτα Ανακαίνιση, αναθέστε στον αρχικό τοίχο (Τοίχος 1) την κατάσταση “Υφιστάμενο”.

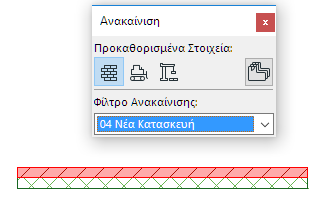

Άποψη Νέας Κατασκευής

Σε αυτήν την άποψη, θέλετε να εμφανίζονται και τα Υφιστάμενα αλλά και τα Νέα συστατικά του τοίχου.

2.Παράλληλα (σε επαφή) με τον Τοίχο 1, τοποθετήστε έναν άλλο τοίχο (Τοίχος 2) που να αντιπροσωπεύει τη μόνωση. Ορίστε τον Τοίχο 2 ως “Νέο”.

Με αυτόν τον τρόπο, μόνον το νέο τμήμα του Τοίχου - το τμήμα της μόνωσης - εμφανίζεται ως “Νέο” σε αυτήν την άποψη.

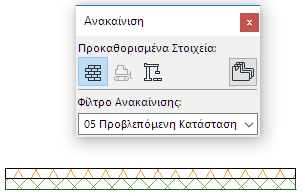

Άποψη Προβλεπόμενης Κατάστασης

3.Εδώ, αμφότεροι οι τοίχοι, Τοίχος 1 και Τοίχος 2 εμφανίζονται με τα δικά τους αρχικά χαρακτηριστικά.

Σημείωση: Τα ανοίγματα Πόρτας και Παραθύρου πρέπει να προστεθούν σε κάθε ξεχωριστό ριζόχαρτο Τοίχου που μοντελοποιείται σε αυτήν τη ροή εργασίας.
