Συνδυασμοί Υπερισχύοντος Γραφικού

Ένας Συνδυασμός Υπερισχύοντος Γραφικού είναι μία συλλογή Κανόνων Υπερισχύοντος Γραφικού, που εφαρμόζονται στα στοιχεία της άποψης μοντέλου.

Εφαρμογή Συνδυασμού Υπερισχύοντος Γραφικού

Για να εφαρμόσετε έναν Συνδυασμό στην ενεργή άποψη, επιλέξτε τον από ένα από τα ακόλουθα:

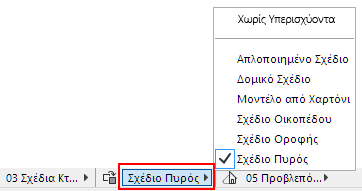

•Pop-up ΤαχυΕπιλογές (στο κάτω μέρος του παραθύρου)

•Διάλογο Συνδυασμού Υπερισχύοντος Γραφικού

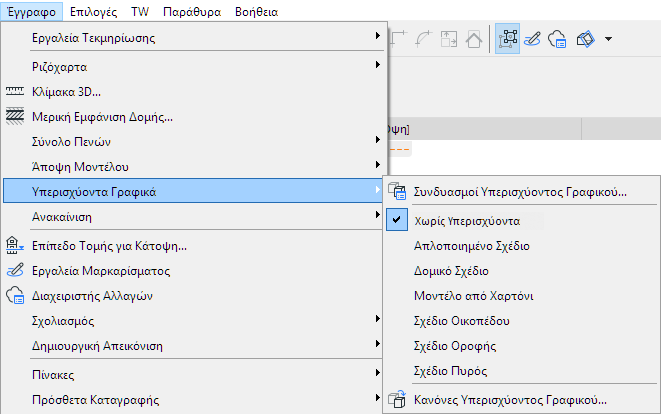

•Μενού Έγγραφο > Υπερισχύοντα Γραφικά

Συνδυασμοί Υπερισχύοντος Γραφικού

Χρησιμοποιήστε αυτόν τον διάλογο για να δημιουργήσετε ονομαστικούς συνδυασμούς Κανόνων Υπερισχύοντος Γραφικού.

Για να τον ανοίξετε, κάντε μία από τις ακόλουθες ενέργειες:

•Έγγραφο > Υπερισχύοντα Γραφικά > Κανόνες Υπερισχύοντος Γραφικού

•Άνοιγμα από τις ΤαχυΕπιλογές

Δείτε το βίντεο

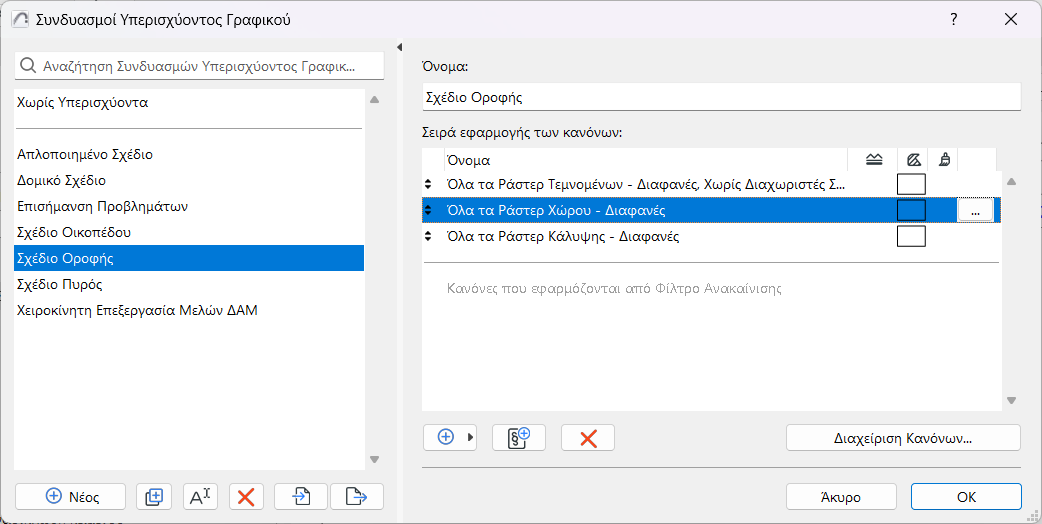

Στην αριστερή πλευρά παρατίθενται οι Συνδυασμοί Υπερισχύοντος Γραφικού που έχουν οριστεί για τη μελέτη.

Ο Συνδυασμός Χωρίς Υπερισχύοντα, είναι προκαθορισμένος και δεν είναι επεξεργάσιμος.

Κάντε κλικ στο Νέος... για να δημιουργήσετε έναν νέο ή το αντίτυπο ενός Συνδυασμού.

Προσθήκη Υπάρχοντος Κανόνα

Επιλέξτε από τη λίστα των καθορισμένων Κανόνων Υπερισχύοντος Γραφικού για να τους προσθέσετε στον τρέχοντα Συνδυασμό:

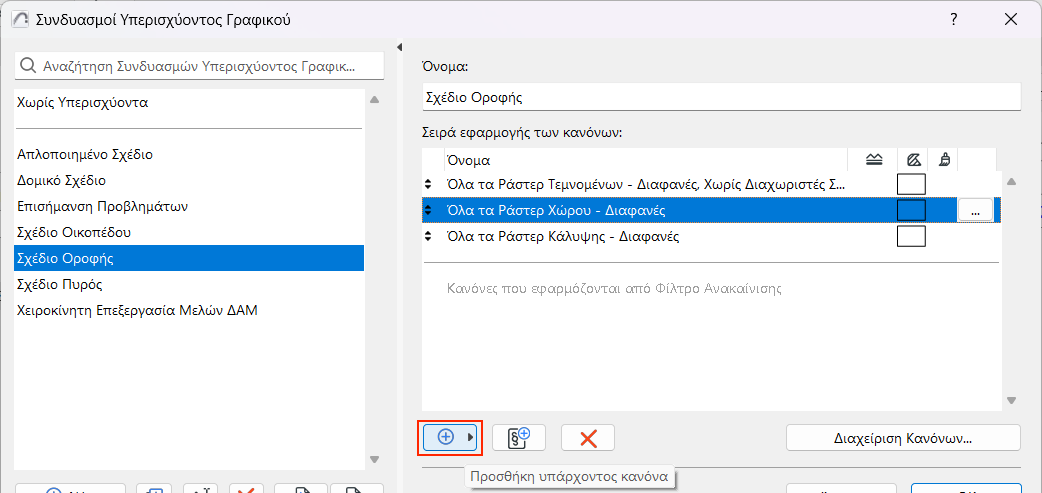

1.Κάντε κλικ στο Προσθήκη υπάρχοντος κανόνα

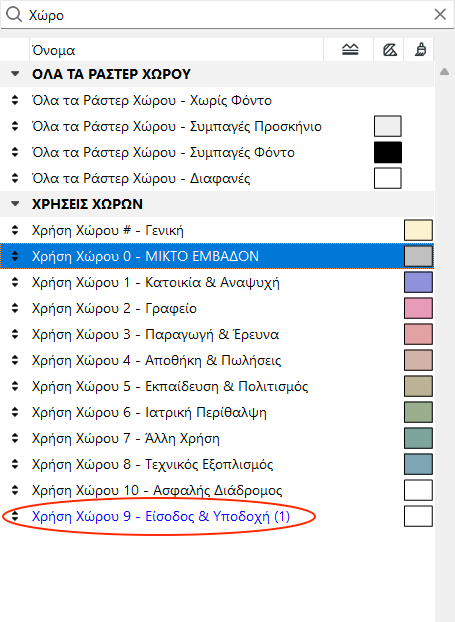

2.Από την εμφανιζόμενη λίστα, κάντε αναζήτηση για να βρείτε και να επιλέξετε τους κανόνες που χρειάζεστε.

Εάν το όνομα του κανόνα είναι μπλε, αυτό σημαίνει ότι είναι ένας νέος που μόλις δημιουργήσατε (στον διάλογο Κανόνες, ενώ ο διάλογος Συνδυασμοί Υπερισχύοντος Γραφικού είναι ανοιχτό) ή μόλις έχει εισαχθεί ως μέρος ενός Συνδυασμού - έτσι είναι ευκολότερο να τον βρείτε.

3.Για να προσθέσετε επιλεγμένους κανόνες στον τρέχοντα Συνδυασμό, κάντε ένα από τα εξής:

•πατήστε Enter

•κάντε κλικ στο κουμπί Προσθήκη στο κάτω μέρος της λίστας

•σε Mac: κάντε διπλό κλικ

Διαχείριση Κανόνων

Για να διαχειριστείτε και να επεξεργαστείτε τους κανόνες, χρειάζεστε τον διάλογο Κανόνες Υπερισχύοντος Γραφικού.

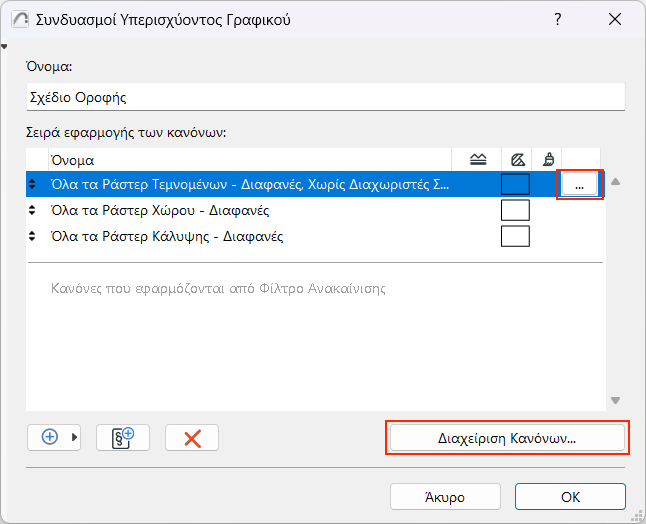

Για να τον ανοίξετε από τον διάλογο των Συνδυασμών, κάντε ένα από τα εξής:

•Κάντε διπλό-κλικ σε έναν Κανόνα

•Επιλέξτε τον Κανόνα και στη συνέχεια πατήστε το κουμπί Επεξεργασία Κανόνα, στο τέλος της σειράς

•Πατήστε το Διαχείριση Κανόνων... στο κάτω μέρος του διαλόγου.

Δείτε: Κανόνες Υπερισχύοντος Γραφικού.

Προσθήκη Νέου Κανόνα

Αυτό σας επιτρέπει να προσθέσετε έναν νέο ή διπλότυπο κανόνα στον τρέχοντα Συνδυασμό.

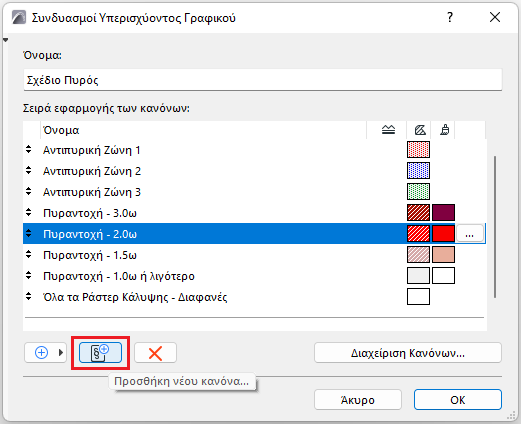

1.Κάντε κλικ στο κουμπί Προσθήκη νέου κανόνα

2.Από τον διάλογο που εμφανίζεται, επιλέξτε Νέος Κανόνας ή Αντίγραφο του, και δώστε ένα όνομα στον κανόνα.

3.Ο νέος κανόνας προστίθεται στον τρέχοντα Συνδυασμό. Ορίστε τα κριτήριά του τώρα ή αργότερα.

Για λεπτομέρειες, δείτε: Κανόνες Υπερισχύοντος Γραφικού.

Σειρά των Κανόνων

Οι Κανόνες σε έναν Συνδυασμό Υπερισχύοντος Γραφικού εφαρμόζονται με τη σειρά με την οποία παρατίθενται.

Εάν δύο κανόνες ισχύουν και οι δύο, αλλά δεν μπορούν να εφαρμοστούν ταυτόχρονα, τότε ισχύει ο κανόνας που βρίσκεται πιο πάνω.

•Για παράδειγμα: όλοι οι γύψινοι τοίχοι είναι μπλε και όλα τα στοιχεία με Βαθμό Ανάφλεξης 30 min είναι κόκκινα. Ένας τοίχος που πληροί και τους δύο αυτούς κανόνες θα λάβει την υπερίσχυση από τον κανόνα που βρίσκεται ψηλότερα στη λίστα.

Για να αλλάξετε τη σειρά, σύρετε έναν κανόνα προς τα πάνω ή προς τα κάτω, χρησιμοποιώντας τα βέλη στο αριστερό άκρο της σειράς του στη λίστα.

Οι Κανόνες που εφαρμόζονται από το Φίλτρο Ανακαίνισης βρίσκονται στο τέλος της λίστας (χαμηλότερη προτεραιότητα) και αυτή η θέση δεν μπορεί να αλλάξει.

Εξαγωγή/Εισαγωγή Συνδυασμού Υπερισχύοντος Γραφικού

Χρήση Συνδυασμών Υπερισχύοντος Γραφικού σε άλλες μελέτες Archicad.

1.Επιλέξτε έναν ή περισσότερους Συνδυασμούς Υπερισχύοντος Γραφικού

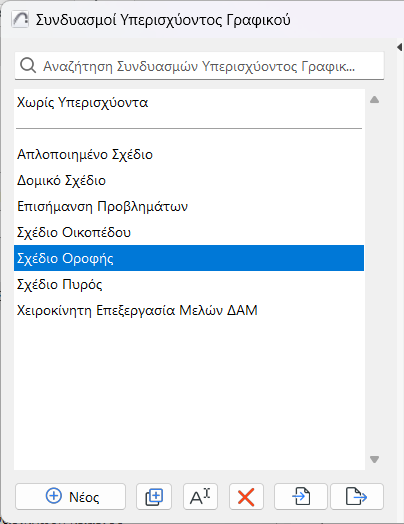

2.Χρησιμοποιήστε τα κουμπιά στο κάτω μέρος του διαλόγου Συνδυασμοί για να Εξάγετε ή να Εισάγετε επιλεγμένους συνδυασμούς σε διάταξη XML

Συγχώνευση Κανόνων Εισαγόμενου Συνδυασμού

Στην εισαγωγή: ο εισαγόμενος Συνδυασμός και όλοι οι Κανόνες που περιέχει συγχωνεύονται με εκείνους της τρέχουσας μελέτης.

Εάν ένας εισαγόμενος κανόνας έχει ίδιο όνομα με έναν υφιστάμενο κανόνα της μελέτης:

•Εάν τα περιεχόμενα των δύο Κανόνων είναι ακριβώς τα ίδια, δεν δημιουργείται κανένα διπλότυπο

•Εάν τα περιεχόμενα των δύο Κανόνων διαφέρουν, τότε ο εισαγόμενος Κανόνας συγχωνεύεται στη μελέτη, και το όνομά του παίρνει ένα νέο επίθημα.
