Κριτήρια Επιφάνειας σε Κανόνες Υπερισχύοντος Γραφικού και Ανίχνευσης Συγκρούσεων

Λάβετε υπόψη ότι οι λειτουργίες Υπερισχύοντος Γραφικού και Ανίχνευσης Συγκρούσεων αναγνωρίζουν επιφάνειες με περιορισμένο τρόπο.

Τα κριτήρια επιφάνειας σε αυτές τις διεπαφές (Επιφάνεια, Όνομα Επιφάνειας) μπορεί να ισχύουν ή να μην ισχύουν, ανάλογα με τον τύπο του στοιχείου και τον τρόπο ανάθεσης της επιφάνειας.

Παρακαλούμε δείτε τις ακόλουθες ενότητες για να δείτε πώς λειτουργεί:

Στοιχεία κατασκευής: Κριτήρια ισχύουν εάν η επιφάνεια ορίστηκε στις ρυθμίσεις του στοιχείου

Για τα στοιχεία κατασκευής, εάν μια επιφάνεια ορίζεται στις ρυθμίσεις του στοιχείου, τότε ισχύει ο κανόνας.

Για παράδειγμα, ένα υπερισχύον γραφικό εφαρμόζει φινίρισμα Καρυδιάς σε όλα τα στοιχεία που περιέχουν την επιφάνεια Κόκκινο Τούβλο.

Αρχική:	Αντικαταστήστε την επιφάνεια Τούβλο με Καρυδιά

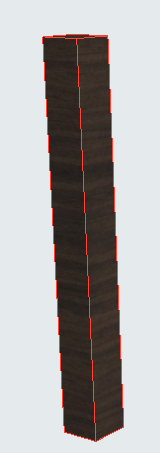

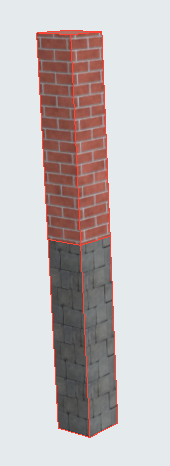

Τμήμα υποστυλώματος με δομικό υλικό το κόκκινο τούβλο	Η υπερισχύουσα "Καρυδιά" εφαρμόζεται σε ολόκληρο το Υποστύλωμα, με βάση την επιφάνεια "κόκκινο τούβλο" που έχει οριστεί στο τμήμα στις ρυθμίσεις του στοιχείου (μέσω του Δομικού Υλικού)

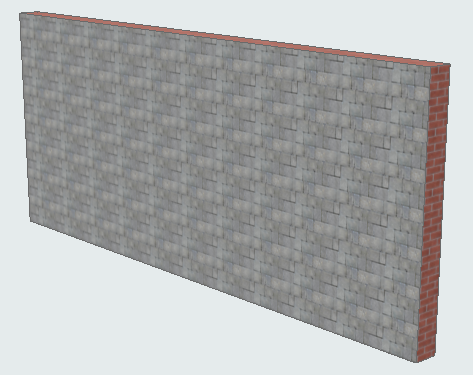

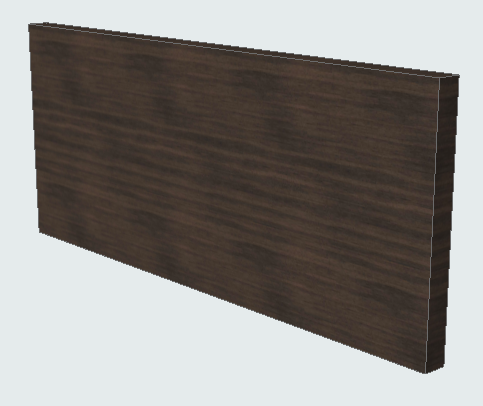

Τοίχος με επιφάνεια χείλους από τούβλα	Η υπερισχύουσα "Καρυδιά" εφαρμόζεται σε ολόκληρο το στοιχείο, με βάση την επιφάνεια "τούβλο" που έχει οριστεί στις ρυθμίσεις του στοιχείου (μέσω της υπερισχύουσας επιφάνειας του Χείλους στο πάνελ Μοντέλο)

Πλάκα από κόκκινο τούβλο με μπλε στοιχείο Οπής	Η υπερισχύουσα "Καρυδιά" εφαρμόζεται στο στοιχείο της πλάκας (αλλά όχι στην Οπή), με βάση την επιφάνεια τούβλου που έχει οριστεί στις ρυθμίσεις της πλάκας

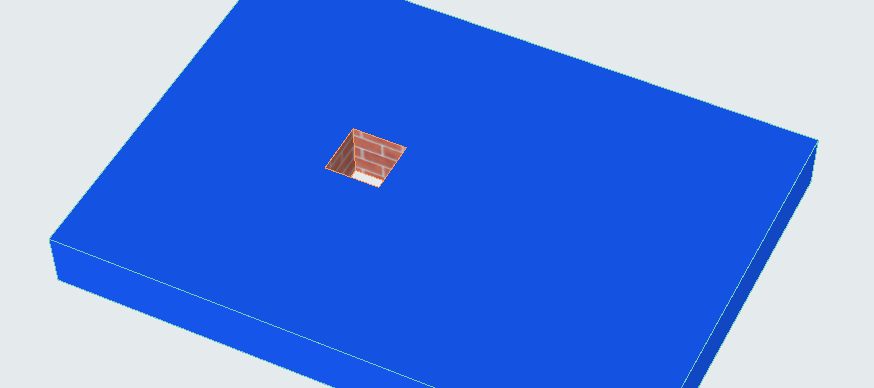

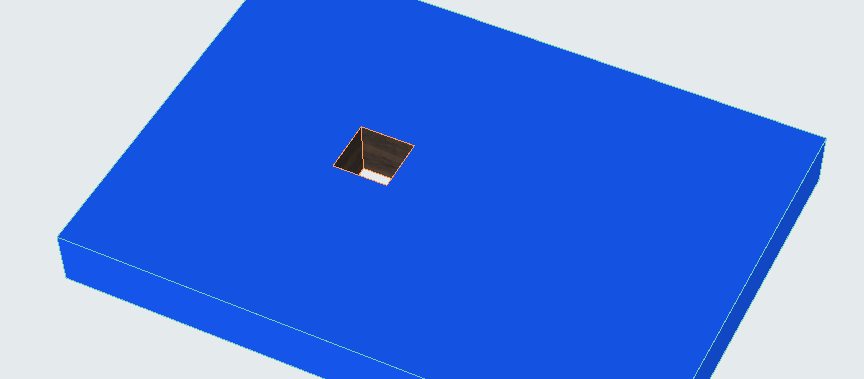

Μπλε πλάκα, καθώς και στοιχείο Οπής με επιφάνεια από τούβλα	Η υπερισχύουσα "Καρυδιά" εφαρμόζεται στην επιφάνεια Οπής (αλλά όχι στην πλάκα), με βάση την επιφάνεια τούβλου που έχει οριστεί στις ρυθμίσεις Οπής (μέσω του πάνελ Μοντέλο)

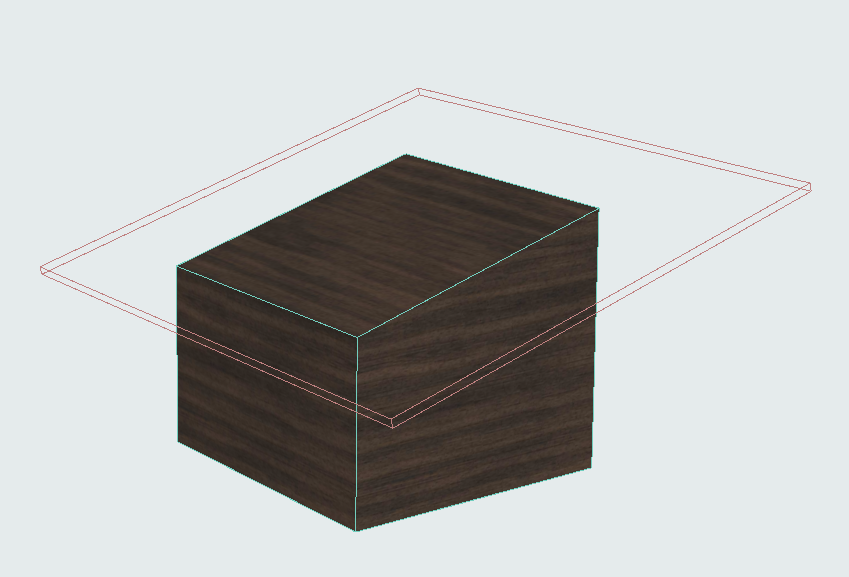

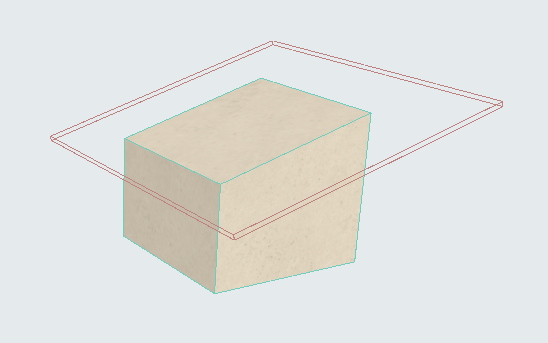

Πλάκα με άνω επιφάνεια από τούβλα (μέσω υπερίσχυσης στο πάνελ Μοντέλο) Άνω επιφάνεια που αποκόπτεται από Στέγη	Η υπερισχύουσα "Καρυδιά" εφαρμόζεται σε ολόκληρο το στοιχείο, με βάση την επιφάνεια τούβλου στις ρυθμίσεις του στοιχείου (παρόλο που η επιφάνεια τούβλου δεν είναι ορατή στο μοντέλο)

Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ: Κριτήρια ισχύουν μόνο εάν η επιφάνεια προέρχεται από υπερισχύουσες επιφάνειες του πάνελ Μοντέλο

Για Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ, Αντικείμενα, GDL Αντικείμενα:

•Τα Υπερισχύοντα Γραφικά και η Ανίχνευση Συγκρούσεων ισχύουν εάν η αρχική επιφάνεια εφαρμόστηκε στο πάνελ Μοντέλο των Ρυθμίσεων Αντικειμένου (πρόκειται για μία παράμετρο του Archicad που είναι διαθέσιμη σε κάθε εξαγωγή του Archicad που βασίζεται σε δεδομένα ιδιοτήτων).

•Αντίθετα: Εάν η αρχική επιφάνεια είχε οριστεί μόνο στο πάνελ Ειδικές Ρυθμίσεις του στοιχείου βιβλιοθήκης (αυτό είναι το πάνελ που ορίζει το GDL script, το οποίο ΔΕΝ είναι παράμετρος του Archicad), τότε τα Υπερισχύοντα Γραφικά και η Ανίχνευση Συγκρούσεων δεν θα εφαρμόσουν τα κριτήρια επιφάνειας.

Αρχική:	Αντικαταστήστε τις πράσινες επιφάνειες με μπλε

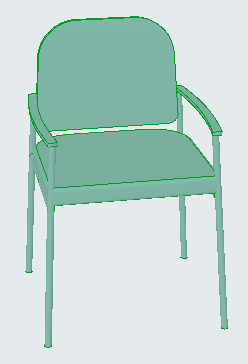

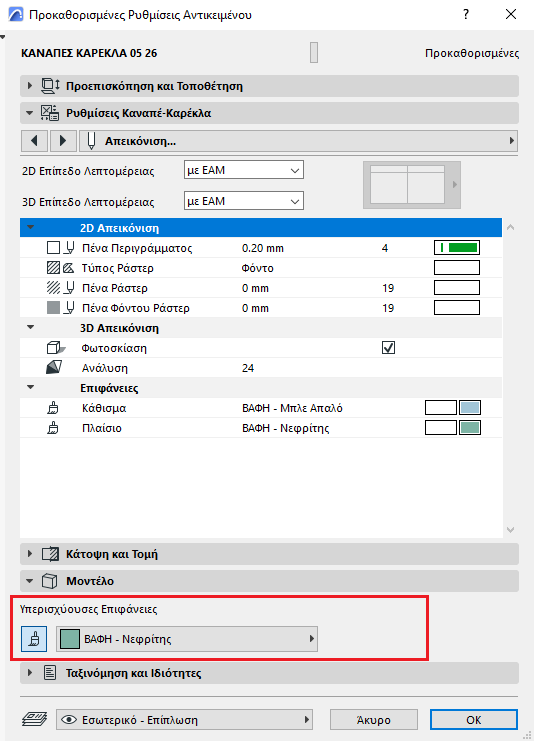

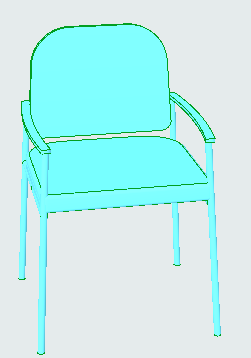

Η πράσινη επιφάνεια της καρέκλας έχει ανατεθεί στο πάνελ Μοντέλο	Εφαρμόζεται το Υπερισχύον Γραφικό με βάση την Επιφάνεια

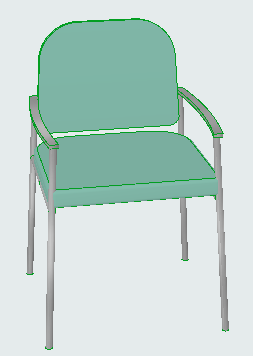

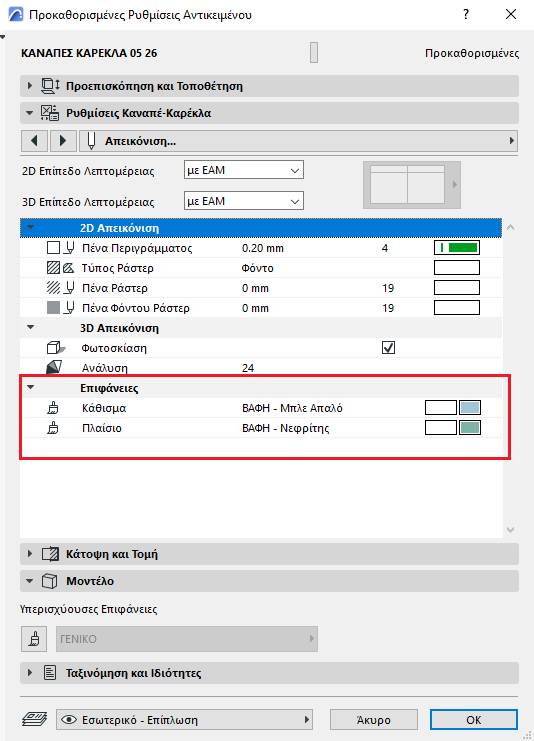

Η πράσινη επιφάνεια του καθίσματος της καρέκλας έχει ανατεθεί στο Πάνελ Ειδικές Ρυθμίσεις (GDL Script)	Δεν ισχύει το Υπερισχύον Γραφικό με βάση την Επιφάνεια

Επιφάνειες που προκύπτουν από επεξεργασίες 3D μοντέλου: Κριτήρια ΔΕΝ ισχύουν

Στοιχεία κατασκευής: εάν η επιφάνεια "κληρονομείται" λόγω επεξεργασίας του μοντέλου, οι επιφάνειες που προκύπτουν ΔΕΝ λαμβάνονται υπόψη για τα Υπερισχύοντα Γραφικά. Για παράδειγμα, η επιφάνεια ενός στοιχείου μπορεί να προέρχεται από

•Μία Πράξη Στερεών (το στοιχείο-στόχος κληρονομεί την επιφάνεια του τελεστή)

•Στοιχεία που έχουν τοποθετηθεί μέσα σε αυτά (όπως ανοίγματα, πόρτες ή παράθυρα)

Οι προκύπτουσες επιφάνειες ΔΕΝ θα ληφθούν υπόψη και το στοιχείο δεν θα λάβει κάποιο Υπερισχύον Γραφικό ή δεν θα συμμετάσχει στην Ανίχνευση Συγκρούσεων.
