Σχετικό με Τοίχο, Δοκό, Υποστύλωμα, Στέγη, Κέλυφος, Μορφή, ΜΗΥ Όδευση
Το pop-up Εμφάνιση Προβολής παρέχει επιλογές για ρύθμιση του εύρους εντός του οποίου πρέπει να εμφανίζεται ένα στοιχείο.
Αυτός ο έλεγχος είναι διαθέσιμος μόνον όταν η Εμφάνιση στην Κάτοψη του στοιχείου είναι ρυθμισμένη είτε σε “Προβαλλόμενα”, είτε σε “Προβαλλόμενα με Υπερκείμενα.”
Εξαίρεση: Για στοιχεία Μορφής, οι επιλογές Εμφάνισης Προβολής είναι διαθέσιμες, ανεξάρτητα από την Εμφάνιση στην Κάτοψη.
Ολόκληρου του Στοιχείου
Ολόκληρη η προβολή θα εμφανίζεται στους εφαρμόσιμους ορόφους.
Εντούτοις, πιθανόν να μην προτιμάτε την εμφάνιση ολόκληρου του στοιχείου.
Σε αυτήν την περίπτωση, στο pop-up Εμφάνιση Προβολής, έχετε δύο άλλους τρόπους να ορίσετε την εμφάνιση του στοιχείου:
Εντός Εύρους Κάτοψης
Εμφανίστε το στοιχείο σε μία σειρά από ορόφους (στον τρέχοντα όροφο, συν έναν αριθμό ορόφων πάνω και κάτω από αυτόν, καθώς και μία προαιρετική απόκλιση.)

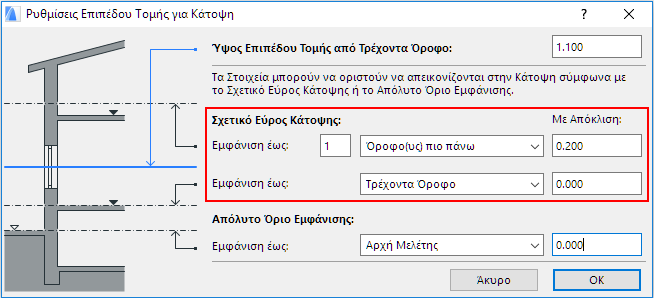

Αυτό το στοιχείο θα εμφανίζεται στους ορόφους που ορίζονται ως Σχετικό Εύρος Κάτοψης (δηλ. τον αριθμό των ορόφων στους οποίους θα εμφανίζεται αυτό το στοιχείο προς οποιαδήποτε κατεύθυνση) στο Έγγραφο > Επίπεδο Τομής για Κάτοψη.

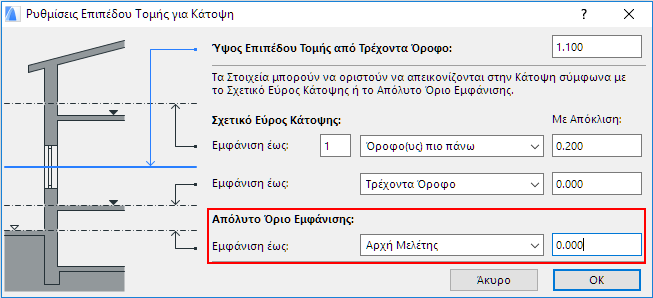

Απόλυτο Όριο Εμφάνισης
Ορίστε ένα σταθερό κάτω όριο (εξ ορισμού, αυτό είναι το Αρχή Μελέτης) και μετά εμφανίστε όλα τα τμήματα του στοιχείου πάνω από αυτό το όριο.
Η επιλογή Απόλυτο Όριο Εμφάνισης σας εξασφαλίζει ότι η Κάτοψη δεν θα εμφανίζει ποτέ κανένα τμήμα του μοντέλου το οποίο βρίσκεται κάτω από το επίπεδο που ορίζετε εδώ με απόλυτους όρους (ανεξάρτητα από τις στάθμες ορόφων).
Για παράδειγμα, μπορείτε να εισάγετε τη στάθμη του εδάφους ή τη στάθμη της θαλάσσης, ώστε οτιδήποτε είναι κάτω από αυτήν τη στάθμη δεν θα εμφανίζεται στην Κάτοψη. Ή, εάν θέλετε την εμφάνιση μίας ταράτσας χωρίς το γκαράζ που βρίσκεται κάτω από αυτήν, εισάγετε τη στάθμη της ταράτσας ως το Απόλυτο Όριο Εμφάνισης.
Σε κάποιες περιπτώσεις, οι ρυθμίσεις Επίπεδο Τομής για Κάτοψη και Σχετικό Εύρος Κάτοψης, μπορεί να είναι σε αντίθεση, όταν:
•Η στάθμη του Επιπέδου Τομής μπορεί να πέφτει έξω από το τρέχον Εύρος Κάτοψης (π.χ. ένα εξαιρετικά μικρό ύψος ορόφου συγκρινόμενου με την προκαθορισμένη στάθμη του Επιπέδου Τομής). Σε αυτήν την περίπτωση, το Επίπεδο Τομής θα επανατοποθετηθεί αυτόματα στο άνω όριο του Εύρους Κάτοψης (ή στο κάτω όριο, αν το Επίπεδο Τομής έπεφτε χαμηλότερα από το κάτω όριο).
•Το κάτω όριο του Εύρους Κάτοψης μπορεί να είναι υψηλότερα από το άνω όριο. Σε αυτήν την περίπτωση, το κάτω όριο θα θεωρείται άνω και κάτω όριο του Εύρους Κάτοψης (το οποίο επίσης ισούται με το την στάθμη του Επιπέδου Τομής, όπως περιγράφεται παραπάνω.)
