Δημιουργία 3D Κοπής στο 3D Παράθυρο
1.Βεβαιωθείτε ότι η 3D Κοπή είναι στο ΝΑΙ.
Δείτε: Εμφάνιση ή Κρύψιμο 3D Κοπής.

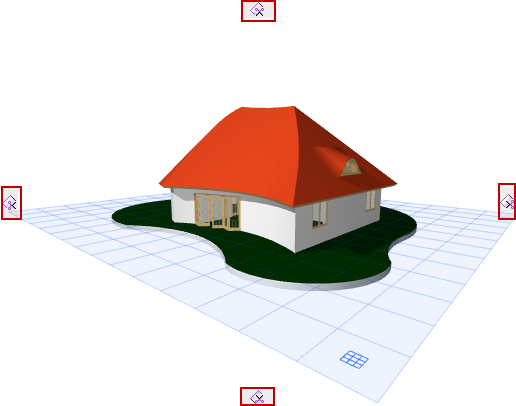

2.Το παράθυρο θα εμφανίσει στηλοθέτες Επιπέδων Κοπής και στις τέσσερις πλευρές της οθόνης.

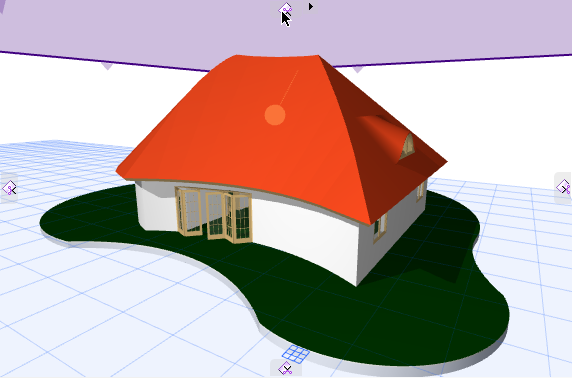

3.Με τον κέρσορα να αιωρείται πάνω από οποιονδήποτε στηλοθέτη βλέπετε το ορθογωνικό Επίπεδο Κοπής σε αυτή τη θέση.

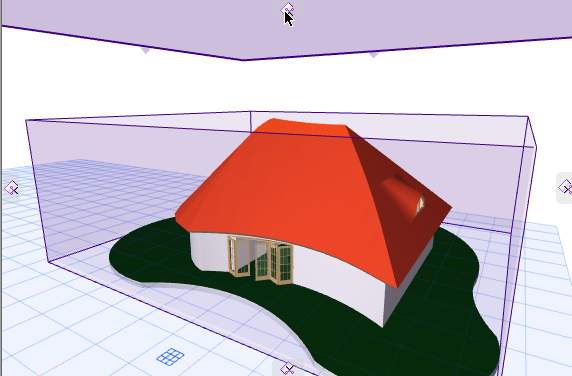

4.Μόλις κάνετε κλικ σε έναν από τους στηλοθέτες, θα δείτε το στερεό που περικλείει το μοντέλο. Τα προκαθορισμένα Επίπεδα Κοπής θα αποκόψουν το μοντέλο με επίπεδα που είναι παράλληλα με τις έδρες αυτού του στερεού.

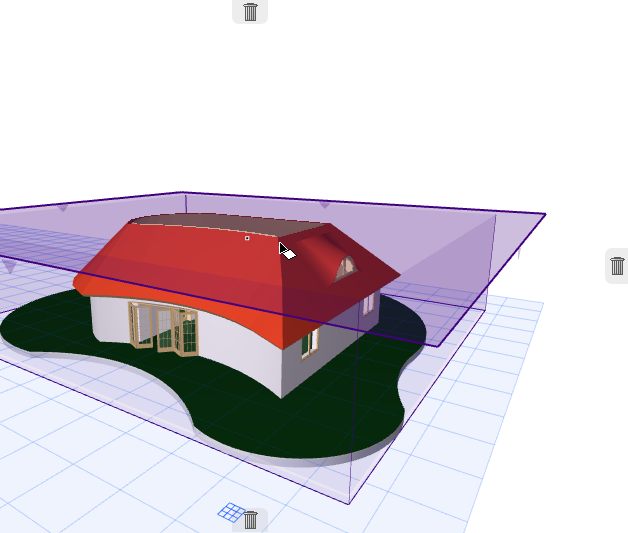

5.Σύρετε τον στηλοθέτη για να αποκόψετε ορθογωνικά το 3D μοντέλο.
Δείτε επίσης: Δημιουργία Ειδικού Επιπέδου Κοπής στο 3D Παράθυρο.
Για να ακυρώσετε τη λειτουργία: Σημειώστε ότι οι στηλοθέτες και στις τέσσερις πλευρές αλλάζουν σε κάδο απορριμμάτων: εάν κατά την διαδικασία αλλάξετε γνώμη, απλά σύρετε το Επίπεδο Κοπής σε έναν από τους κάδους απορριμμάτων (ή πατήστε Esc) για να ακυρώσετε τη λειτουργία.

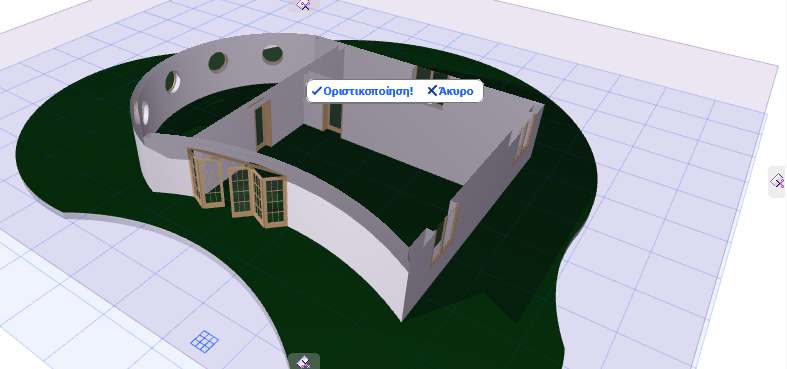

6.Κάντε κλικ όταν το Επίπεδο Κοπής βρεθεί στη θέση που θέλετε. Εμφανίζεται η επιπλέουσα εντολή Οριστικοποίηση.
7.Πατήστε Οριστικοποίηση!, ή Άκυρο για αναίρεση της λειτουργίας.

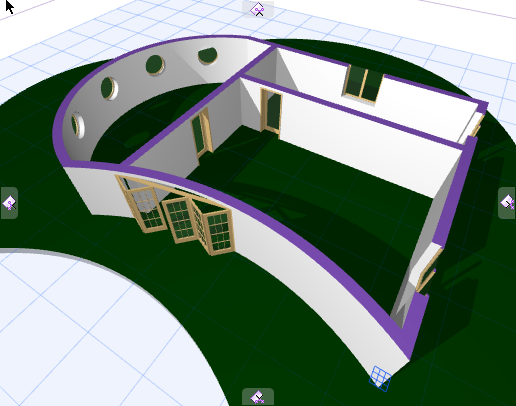

8.Δείτε την 3D Κοπή που προκύπτει.
Για απόκρυψη του Επιπέδου Κοπής:
Δείτε: Κρύψιμο Επιπέδων 3D Κοπής.
Δημιουργία Ειδικού Επιπέδου Κοπής στο 3D Παράθυρο
Εάν θέλετε να αποκόψετε το μοντέλο σε άλλη διεύθυνση από τις προκαθορισμένες ορθογωνικές διευθύνσεις, μπορείτε να δημιουργήσετε ένα ειδικό Επίπεδο Κοπής.
Βεβαιωθείτε ότι η 3D Κοπή είναι στο ΝΑΙ.
1.Κάντε κλικ σε έναν από τους τέσσερις στηλοθέτες Επιπέδου Κοπής για να εμφανίσετε ένα θεματικό μενού.

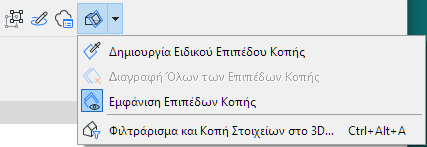

2.Επιλέξτε Δημιουργία Ειδικού Επιπέδου Κοπής.
Σημείωση: Αυτή η εντολή είναι διαθέσιμη και στην Τυπική Γραμμή Εργαλείων.
3.Καθορίστε τον προσανατολισμό του ειδικού Επιπέδου Κοπής, ενεργώντας με έναν από τους εξής τρόπους:
•Χρησιμοποιήστε μία από τις έδρες του στοιχείου (π.χ. την άνω έδρα της Στέγης)
–Κάντε κλικ στην επίπεδη επιφάνεια ενός υφιστάμενου στοιχείου για να καθορίσετε τη γωνία του Επιπέδου Κοπής. Ένα ορθογώνιο θα σας βοηθήσει να δείτε το επίπεδο.
–Κάντε πάλι κλικ για να καθορίσετε τη θέση του Επιπέδου Κοπής
•Χρησιμοποιήστε μία ακμή ως άξονα στροφής του επιπέδου
–Κάντε κλικ σε μία υφιστάμενη ακμή με τον κέρσορα mercedes, για να καθορίσετε τον άξονα στροφής
–Κάντε κλικ σε οποιοδήποτε σημείο πρέπει να εφάπτεται το Επίπεδο Κοπής. Αυτό καθορίζει τη θέση του Επιπέδου Κοπής
•Κάντε κλικ σε οποιαδήποτε τρία σημεία (όπως τρία χαρ. σημεία στοιχείου) για να καθορίσετε ένα επίπεδο
–Κάντε κλικ σε δύο σημεία για να καθορίσετε τον άξονα στροφής
–Κάντε κλικ σε οποιοδήποτε σημείο πρέπει να εφάπτεται το Επίπεδο Κοπής. Αυτό καθορίζει τη θέση του Επιπέδου Κοπής
4.Κάντε κλικ όταν το Επίπεδο Κοπής βρεθεί στη θέση που θέλετε. Εμφανίζεται η επιπλέουσα εντολή Οριστικοποίηση. Εάν σας ικανοποιεί το Επίπεδο Κοπής κάντε κλικ στο Οριστικοποίηση.
5.Δείτε την 3D Κοπή που προκύπτει.
