Το Παράθυρο Κάτοψη αποτελεί τη βασική περιοχή κατασκευής, μέσα στην οποία πραγματοποιούνται οι περισσότερες λειτουργίες επεξεργασίας. Εμφανίζει την τρέχουσα Μελέτη σαν ένα παραδοσιακό αρχιτεκτονικό σχέδιο. Όταν ξεκινάτε το Archicad, το πρώτο παράθυρο που βλέπετε είναι η Κάτοψη. Κάθε όροφος του Εικονικού Κτηρίου έχει τη δική του Κάτοψη.
Το Archicad σας δίνει την ελευθερία αναπαραγωγής 3D πτυχών των κατασκευαστικών στοιχείων στο παράθυρο Κάτοψης, χρησιμοποιώντας ρυθμίσεις του Επιπέδου Τομής και επιλογές εμφάνισης και προβολής των στοιχείων, ανάλογα με τη στάθμη τους. Αυτές οι επιλογές σας επιτρέπουν να βλέπετε τμήματα στοιχείων που εκτείνονται σε πολλούς ορόφους ή να προβάλλετε τμήματα του στοιχείου που είναι πιο πάνω ή πιο κάτω από το Επίπεδο Τομής.
Δείτε τα παρακάτω υποκεφάλαια για τον τρόπο λειτουργίας αυτών των επιλογών.
Η εμφάνιση και η προσέγγιση των στοιχείων στην Κάτοψη εξαρτάται από:

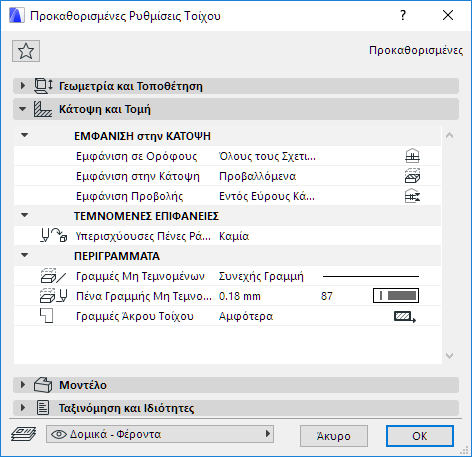

•τις επιλογές που κάνατε στον διάλογο των Ρυθμίσεων του Εργαλείου του στοιχείου, συμπεριλαμβανομένων της εμφάνισης σε πολλαπλούς ορόφους και τις ρυθμίσεις προβολής
•το Επίπεδο Τομής για Κάτοψη
•τις Ρυθμίσεις Ριζόχαρτων (στοιχεία σε μη ορατά ριζόχαρτα δεν εμφανίζονται, στοιχεία σε κλειδωμένα ριζόχαρτα δεν τροποποιούνται).
Οι τροποποιήσεις στο παράθυρο Κάτοψη ενημερώνουν τα παράθυρα Τομής/Όψης/ΕΟψης, Λεπτομέρειας/Φύλλου Εργασίας και 3D Εγγράφου. Ισχύει και το αντίστροφο: αλλαγές που έγιναν σε άλλα παράθυρα, εμφανίζονται αυτόματα στην Κάτοψη μόλις την ενεργοποιήσετε. Οι ενημερώσεις γίνονται χειροκίνητα ή αυτόματα, ανάλογα με τις ρυθμίσεις ενημέρωσης των Λεπτομερειών ή των Τομών/Όψεων/ΕΟψεων.
Για περισσότερες πληροφορίες, δείτε: Ενημέρωση Τομών και το Ενημέρωση του Παραθύρου Λεπτομέρειας.
