Οριζόντιo/Κατακόρυφο Εύρος του Σ-Άποψης Τομής
Οριζόντιο Εύρος
Το οριζόντιο εύρος είναι το βάθος της Κάτοψης που θα περιλαμβάνεται στο παράθυρο Τομής. (Διαθέσιμο μόνο για σημάδια Τομής τύπου-πηγή).

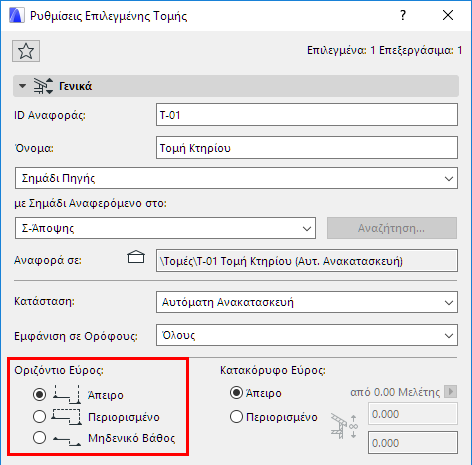

Καθορίστε το οριζόντιο εύρος στην Παλέτα Πληροφοριών και στις Ρυθμίσεις Τομής:
•Άπειρο: Όλα τα στοιχεία πίσω από τη Γραμμή Τομής θα εμφανίζονται στο παράθυρο Τομής, εφόσον δεν καλύπτονται από άλλα στοιχεία.
•Περιορισμένο: Μόνο τα στοιχεία που βρίσκονται μεταξύ της Γραμμής Τομής και του ορίου (βάθος) θα εμφανίζονται στο παράθυρο Τομής. Η γραμμή ορίου ορίζεται από το κλικ που κάνετε με τον κέρσορα Μάτι, μετά την ολοκλήρωση της σχεδίασης της γραμμής Τομής. Μπορείτε να επιλέγετε και να επεξεργάζεστε την γραμμή ορίου, όπως κρίνετε απαραίτητο
Σημείωση: Η γραμμή ορίου (βάθος) είναι ένα στοιχείο Σημαδιού που αφορά την οθόνη και δεν εμφανίζεται στην Πινακίδα.
Δείτε: Εμφάνιση των Γραμμών Εύρους Σημαδιού.
•Μηδενικό Βάθος: Εμφανίζονται μόνον τα τμήματα του μοντέλου που τέμνονται από τη γραμμή Τομής, στη θέση ακριβώς που τέμνονται από τη γραμμή. (Για τις Όψεις και τις Εσωτερικές Όψεις, δεν υπάρχει η επιλογή “μηδενικό βάθος”).
Το κατακόρυφο εύρος της μελέτης είναι ενταγμένο στο παράθυρο Τομής. (Διαθέσιμο μόνο για σημάδια Τομής τύπου-πηγή).

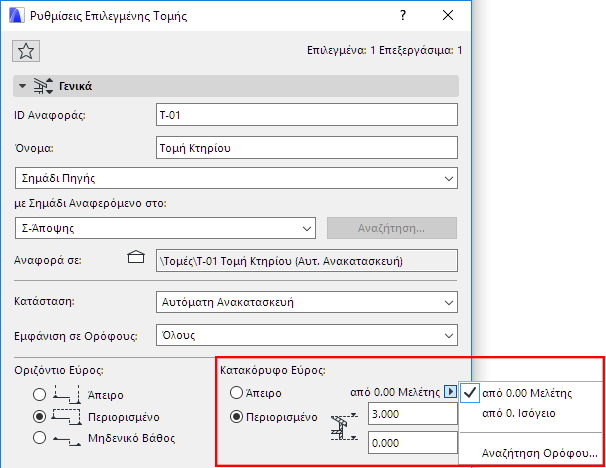

Καθορίστε το κατακόρυφο εύρος στην Παλέτα Πληροφοριών και στις Ρυθμίσεις Τομής:
•Άπειρο: Εμφανίζει όλους τους ορόφους του μοντέλου.
•Περιορισμένο: Η Τομή θα περιορίζεται σε συγκεκριμένο κατακόρυφο εύρος. Εισάγετε τις τιμές στάθμης για το άνω και κάτω όριο της Τομής. Τα στοιχεία που βρίσκονται πάνω και κάτω από αυτά τα όρια δεν θα εμφανίζονται.
Κάντε κλικ στο μαύρο βέλος για να επιλέξετε την αναφορά των τιμών Στάθμης: από Μηδέν Μελέτης, ή από έναν συγκεκριμένο όροφο.
Επεξεργασία Γραμμών Εύρους ή Ορίου, Γραφικά
Με ενεργό το παράθυρο Τομής/Όψης/Εσωτερικής Όψης:

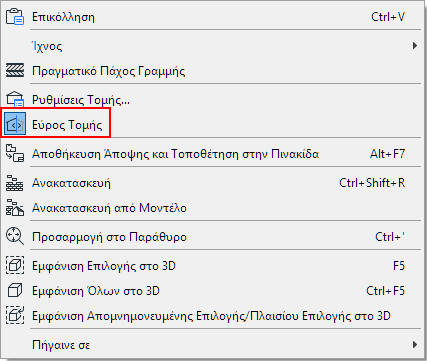

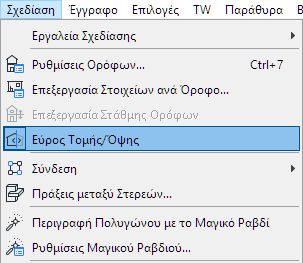

1.Ενεργοποιήστε την ανάδραση για το Εύρος από το θεματικό μενού, ή χρησιμοποιώντας Σχεδίαση > Εύρος Τομής/Όψης.

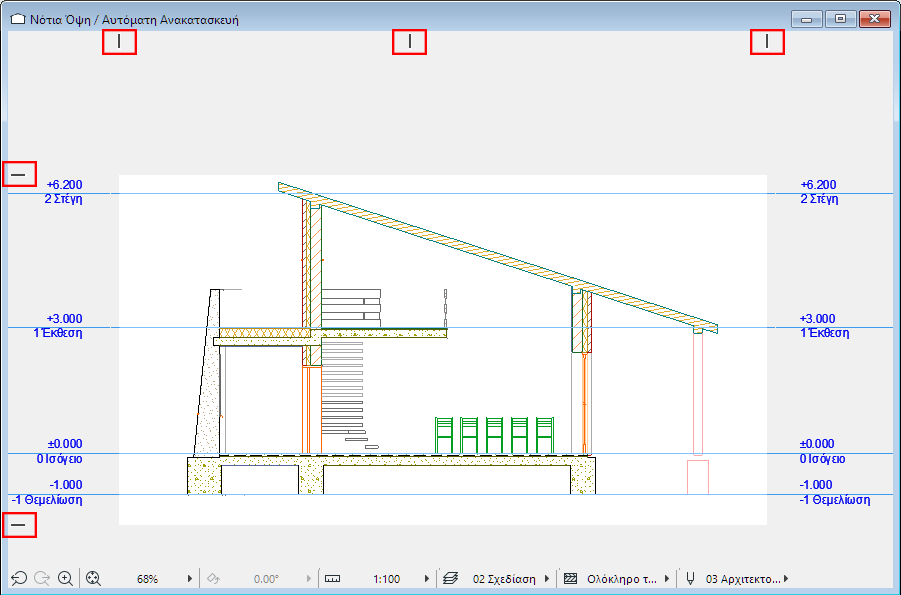

2.Στο παράθυρο Τομής εμφανίζονται σημάδια σε αποχρώσεις του έντονου γκρι, για να υποδεικνύουν τα οριζόντια/κατακόρυφα όρια και γραμμές διακοπής, εάν υπάρχουν. Το γκρι ράστερ αντιπροσωπεύει την περιοχή του μοντέλου που βρίσκεται εκτός του εύρους της Τομής.

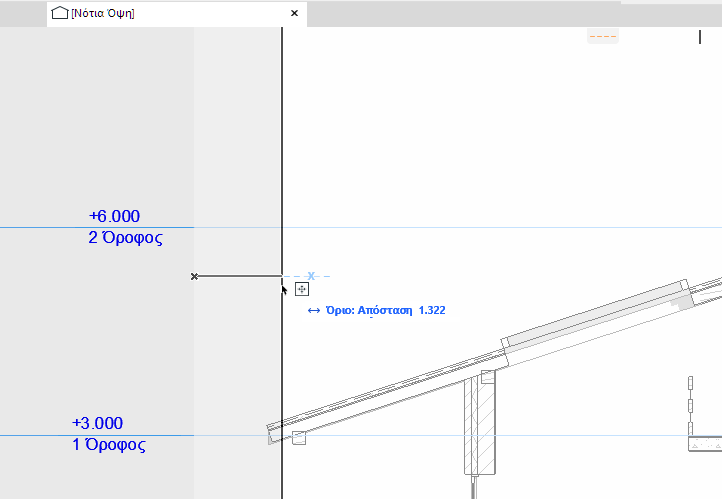

3.Αιωρήστε τον κέρσορα πάνω από οποιοδήποτε σημάδι για να εμφανίσετε την ετικέτα και το χειριστήριο επεξεργασίας του. Σύρετε τη γραμμή όσο απαιτείται: αυτό θα τροποποιήσει το οριζόντιο/κατακόρυφο εύρος, το σημάδι διακοπής ή το όριο απομακρυσμένων στοιχείων, αναλόγως πού θα εφαρμοστεί.
Για να αφαιρέσετε μία διακοπή, σύρετε τη γραμμή διακοπής, εκτός του οριζόντιου εύρους.
Σημείωση: Το οριζόντιο εύρος δεν είναι επεξεργάσιμο στο παράθυρο Εσωτερικής Όψης.
