Απεικόνιση Μοντέλου (Απόψεις Τύπου-Τομή)

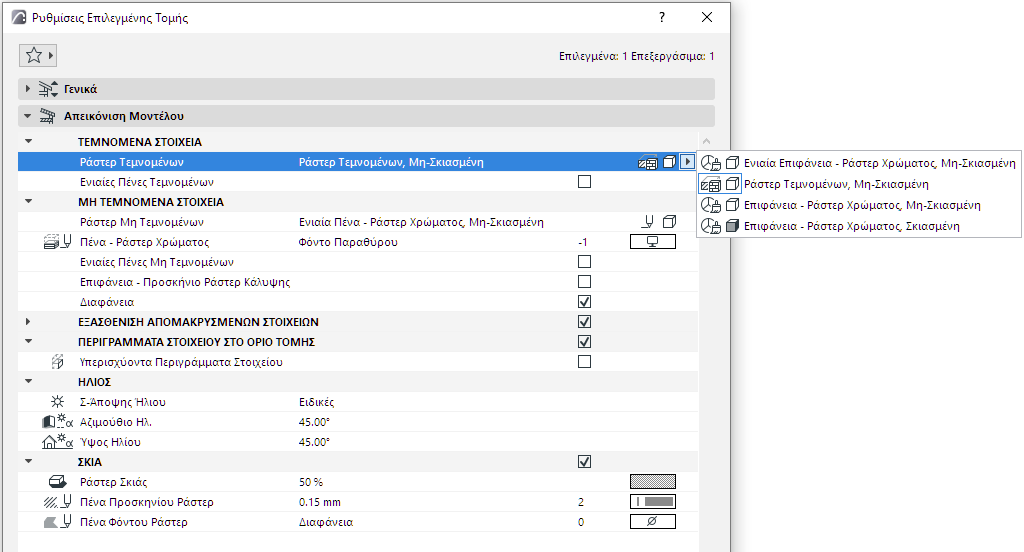

Χρησιμοποιήστε το Πάνελ Απεικόνιση Μοντέλου στις Ρυθμίσεις Τομής για να καθορίσετε την εμφάνιση του μοντέλο σε μία άποψη τύπου-Τομή.
Διατίθεται σε πηγαίες Τομές και Όψεις, 3D Έγγραφα και Εσωτερικές Όψεις.
Χρησιμοποιήστε τους παρακάτω ελέγχους:
Εξασθένιση Απομακρυσμένων Στοιχείων
ΠΕΡΙΓΡΑΜΜΑΤΑ ΣΤΟΙΧΕΙΟΥ ΣΤΟ ΟΡΙΟ ΤΟΜΗΣ/ΟΨΗΣ
Δείτε επίσης:
Σημείωση για τα Διαφανή Ράστερ στην Εξαγωγή σε Plotter
Εμφάνιση των Στοιχείων στην Εσωτερική Όψη
Επιλέξτε τον τρόπο εμφάνισης των τεμνόμενων στοιχείων σε αυτήν την Τομή.
Σημείωση: Για Όψεις και Εσωτερικές Όψεις: Μπορείτε να αποκρύψετε εντελώς τα τεμνόμενα στοιχεία, μη τσεκάροντας το κουτάκι ΤΕΜΝΟΜΕΝΑ ΣΤΟΙΧΕΙΑ.
|
ΡΑΣΤΕΡ ΤΕΜΝΟΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΣΕ ΤΟΜΗ |
|
|

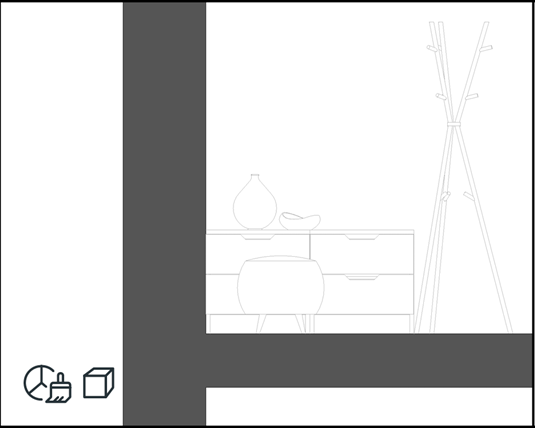

Ενιαία Επιφάνεια - Ράστερ Χρώματος,

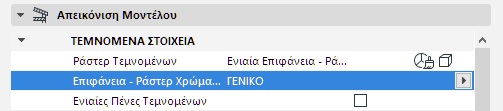

Χρησιμοποιήστε μία μόνο επιφάνεια για εμφάνιση όλων των τεμνόμενων στοιχείων. Χρησιμοποιήστε τον έλεγχο Επιφάνεια - Ράστερ Χρώματος για να διαλέξετε το χρώμα.
|
|
|
Ράστερ Τεμνομένων, Μη-Σκιασμένη

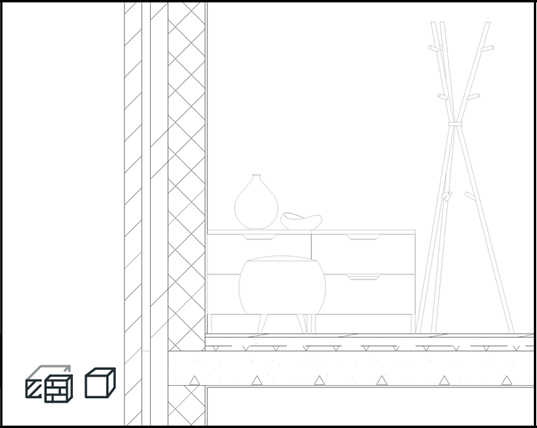

Ράστερ Τεμνομένων του Δομικού Υλικού |
|
|
Επιφάνεια - Ράστερ Χρώματος, Μη-Σκιασμένη
Επιφάνεια του Δομικού Υλικού |
|
|

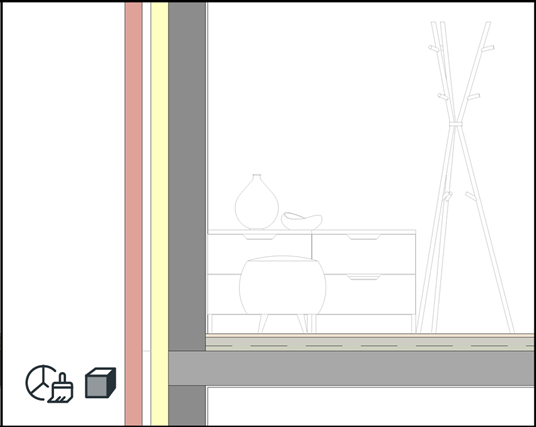

Επιφάνεια - Ράστερ Χρώματος, Σκιασμένη
Επιφάνεια του Δομικού Υλικού |
|
Ενιαίες Πένες Τεμνομένων
Χρησιμοποιήστε τις ίδιες πένες για όλα τα τεμνόμενα στοιχεία (πένα γραμμής τεμνομένων και πένες ράστερ προσκηνίου/φόντου, κατά περίπτωση).
Διαλέξτε χαρακτηριστικά ράστερ για μη τεμνόμενα στοιχεία.
Σημείωση: Η εφαρμογή ράστερ μπορεί να αυξήσει τους χρόνους ανακατασκευής σε μεγάλα μοντέλα. Αν αυτό σας προκαλεί πρόβλημα, επιλέξτε το “Τίποτα”.
|
ΡΑΣΤΕΡ ΜΗ ΤΕΜΝΟΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΣΕ ΤΟΜΗ |
|
|

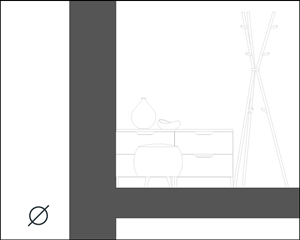

Τίποτα
Δεν εφαρμόζεται κανένα χρώμα σε μη τεμνόμενες επιφάνειες. |
|
|

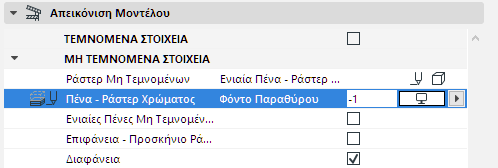

Ενιαία Πένα - Ράστερ Χρώματος, Μη-Σκιασμένη
Γέμισμα όλων των μη τεμνόμενων επιφανειών με ένα μόνο χρώμα. Χρησιμοποιήστε τον έλεγχο Πένα-Ράστερ Χρώματος για να διαλέξετε το χρώμα.
|
|
|
Επιφάνεια - Ράστερ Χρώματος, Μη-Σκιασμένη
Επιφάνεια του Δομικού Υλικού (χωρίς εφφέ σκίασης) |
|
|

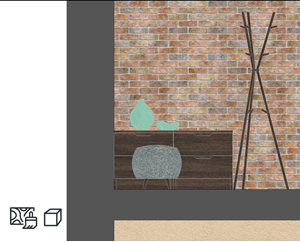

Επιφάνεια - Ράστερ Υφής, Μη-Σκιασμένη
Επιφάνεια και υφή του Δομικού Υλικού (χωρίς εφφέ σκίασης) |
|
|
Επιφάνεια - Ράστερ Χρώματος, Σκιασμένη
Επιφάνεια του Δομικού Υλικού (με εφφέ σκίασης) |
|
|

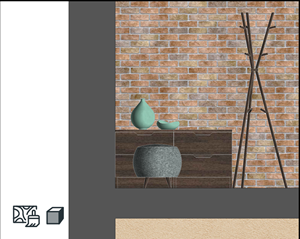

Επιφάνεια - Ράστερ Υφής, Σκιασμένη
Επιφάνεια και υφή του Δομικού Υλικού (με εφφέ σκίασης) |
|
Ενιαίες Πένες Μη Τεμνομένων
Όλες οι γραμμές μη τεμνομένων χρησιμοποιούν την ίδια πένα. Διαλέξτε την πένα που θέλετε από τον επιλογέα "Πένα Γραμμής Μη Τεμνομένων", παρακάτω.
Επιφάνεια - Προσκήνιο Ράστερ Κάλυψης
Ενεργοποιήστε επίσης το προσκήνιο Ράστερ Κάλυψης της επιφάνειας. (Μπορεί να οριστεί για κάθε χαρακτηριστικό Επιφάνειας.)
Διαφάνεια
Εμφάνιση διαφανών επιφανειών (π.χ. γυάλινη επιφάνεια) ως διαφανείς.
Εξασθένιση Απομακρυσμένων Στοιχείων
Τσεκάρετε αυτό το κουτάκι για να χωρίσετε την Τομή σε περιοχές “κοντινή” και “απομακρυσμένη”.
Στη συνέχεια, μπορείτε να διαφοροποιήσετε την απομακρυσμένη περιοχή εφαρμόζοντας ένα ξεχωριστό ράστερ σε αυτήν.
Για να ορίσετε το όριο στο οποίο τελειώνει το “κοντά” και αρχίζει το “απόμακρο”, πηγαίνετε στην Κάτοψη και σύρετε τη γραμμή-δείκτη “απόμακρης” περιοχής.
Η γραμμή-δείκτης “απόμακρης” περιοχής είναι ένα στοιχείο που εμφανίζεται μόνο στην οθόνη.
•Εμφανίστε την ή κρύψτε την στο Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Εύρος Σημαδιού
•Αλλάξετε τον τύπο γραμμής/χρώματος στο Επιλογές > Περιβάλλον Εργασίας > Επιλογές για Οθόνη, στο Χρώμα Σημαδιού Πηγής.
ΠΕΡΙΓΡΑΜΜΑΤΑ ΣΤΟΙΧΕΙΟΥ ΣΤΟ ΟΡΙΟ ΤΟΜΗΣ/ΟΨΗΣ
Τσεκάρετε αυτό το κουτάκι για να εφαρμόσετε ένα περίγραμμα σε οποιοδήποτε εμφανιζόμενο στοιχείο που εκτείνεται πέρα από το οριζόντιο όριο της Τομής.
Αυτό το περίγραμμα σηματοδοτεί το όριο του στοιχείου, όπως φαίνεται στην Τομή, παρόλο που το στοιχείο δεν τελειώνει πραγματικά εκεί.
Διαλέξτε έναν Τύπο Γραμμής και Πένας για το περίγραμμα.
Διαλέξτε μία από τις δύο θέσεις του ήλιου σε σχέση με τη Γραμμή Τομής/Όψης:
•Όπως στο 3D Παράθυρο: Χρησιμοποιήστε αυτήν την επιλογή για να ληφθεί η θέση του ήλιου που ορίστηκε στον διάλογο Ρυθμίσεις 3D Προβολής ή Προοπτικών.
Δείτε επίσης: 3D Παράθυρο.
•Ειδικές: Χρησιμοποιήστε τους ελέγχους Αζιμούθιο Ηλίου/Ύψος Ηλίου για να καθορίσετε μία ειδική θέση του ήλιου για αυτήν την Τομή/Όψη.
Σημείωση: Αυτές οι ειδικές τιμές θα εφαρμόζονται μόνο σε αυτήν την Τομή/Όψη και υπολογίζονται διαφορετικά από τις τιμές που ρυθμίστηκαν στον διάλογο Ρυθμίσεις 3D Προβολής/Προοπτικών.
Αζιμούθιο Ήλιου
Η τιμή του Αζιμουθίου είναι η τιμή μίας γωνίας σε μοίρες. Η γραμμή η οποία βρίσκεται σε ορθή γωνία ως προς τη γραμμή Τομής/Όψης, αντιπροσωπεύει τις μηδέν μοίρες. Αυξάνοντας το αζιμούθιο με αύξηση της τιμής αυτής της γωνίας, ο ήλιος μετακινείται προς τα δεξιά, δηλαδή, οι φωτοσκιές αρχίζουν να επιμηκύνονται προς τα αριστερά των επιφανειών που ρίχνουν τις σκιές.
Εάν δεν θέλετε υπερσκίαση (σκοτείνιασμα) της ορατής πλευράς του κτηρίου, πρέπει να χρησιμοποιήσετε μία τιμή Αζιμουθίου μεταξύ -90 και +90 μοιρών.
Τσεκάρετε αυτό το κουτάκι για να ενεργοποιηθεί η Ηλιακή Σκίαση (ή το εφφέ Σκίασης).
Οι Φωτοσκιές δεν έχουν περιγράμματα, αλλά μπορείτε να προσαρμόσετε την εμφάνισή τους.
Διαλέξτε ένα Ράστερ και Πένες Ράστερ για τις Σκιές. Μπορεί να διαφέρουν για τα Μη Τεμνόμενα και τα Απομακρυσμένα στοιχεία.
Σημείωση: Εάν το γέμισμά σας έχει οριστεί σε οποιαδήποτε από τις επιλογές “Σκιασμένη”, δεν μπορείτε να προσαρμόσετε το Ράστερ Σκίασης ή τις πένες του.
Σημείωση για τα Διαφανή Ράστερ στην Εξαγωγή σε Plotter
Οι Plotters δεν χειρίζονται διαφανή Ράστερ. Σε ράστερ τύπου-Υφή, οι φωτοσκιές και η σκίαση βασίζονται σε διαφανή Ράστερ - αυτά θα εμφανίζονται ως συμπαγή Ράστερ στις εξαγωγές σε plotter.
Σε γεμίσματα που βασίζονται σε Χρώμα Επιφάνειας, οι φωτοσκιές και η σκίαση δημιουργούνται χρησιμοποιώντας ανάμειξη χρωμάτων και δεν επηρεάζονται από αυτόν τον περιορισμό - θα έχουν καλή ποιότητα και στην εξαγωγή σε plotter.
