Τοποθέτηση μη συνδεδεμένου σημαδιού

Ένα μη συνδεδεμένο σημάδι μπορεί να χρησιμοποιηθεί για την έκδοση της τεκμηρίωσης. Για παράδειγμα, εάν θέλετε να αναφερθείτε (με έναν αριθμό σελίδας) στη θέση ενός εξωτερικού σχεδίου που δεν είναι ενσωματωμένο στη μελέτη Archicad.

Ακολουθήστε αυτά τα βήματα για να τοποθετήσετε ένα μη συνδεδεμένο σημάδι με το εργαλείο Τομή, Όψη, Λεπτομέρεια ή Φύλλο Εργασίας.

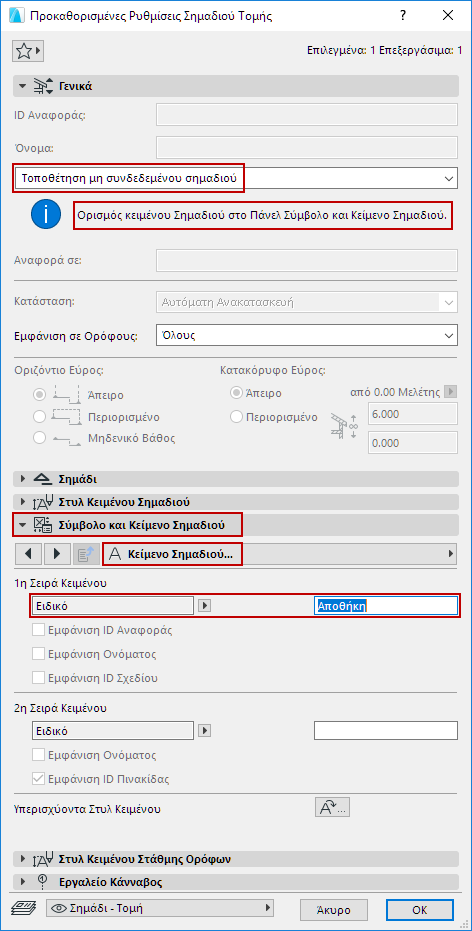

1.Στις Προκαθορισμένες Ρυθμίσεις ή στις Πληροφορίες, επιλέξτε “Τοποθέτηση Μη Συνδεδεμένου Σημαδιού”.

Ένα τέτοιο σημάδι δεν εμφανίζει καμία συνδεδεμένη πληροφορία.

2.Καθορίστε οποιοδήποτε ειδικό κείμενο για το σημάδι, χρησιμοποιώντας τα πεδία Ειδικού κειμένου της λίστας παραμέτρων στο Πάνελ Σύμβολο και Κείμενο Σημαδιού του διαλόγου Ρυθμίσεων.

3.Σχεδιάστε μία γραμμή ή ένα όριο (ανάλογα με το εργαλείο) και τοποθετήστε ένα σημάδι σε ένα από τα εξής παράθυρα: Κάτοψη, Τομή, Όψη, Εσωτερική Όψη, Λεπτομέρεια, Φύλλο Εργασίας, 3D Έγγραφο.
