Ανάθεση Κατάστασης Ανακατασκευής Τομής

Σημείωση: Η διαδικασία ανάθεσης μίας κατάστασης είναι ίδια για Τομές, Όψεις και Εσωτερικές Όψεις. Η κατάσταση του 3D Εγγράφου μπορεί να είναι Αυτόματης ή Χειροκίνητης Ανακατασκευής, αλλά όχι ΣΧΕΔΙΟ.

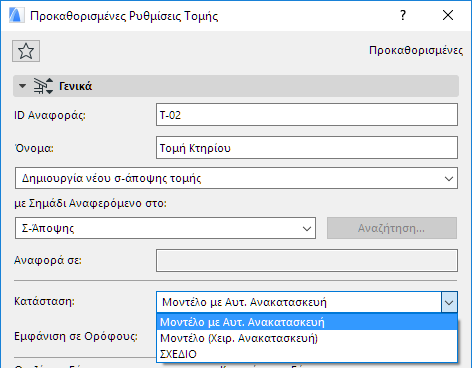

Κατά τη δημιουργία κάθε νέας Τομής, ορίζετε για αυτήν μία κατάσταση μέσα από το Πάνελ Γενικά του διαλόγου Ρυθμίσεις Τομής. Μία Τομή μπορεί να βρίσκεται σε μία από τις εξής τρεις καταστάσεις: Μοντέλο με Αυτ. Ανακατασκευή, Μοντέλο με Χειρ. Ανακατασκευή και ΣΧΕΔΙΟ.

Αυτή η κατάσταση ορίζει στην Κάτοψη τη σύνδεση μεταξύ της Τομής και του μοντέλου, καθώς και τη μέθοδο ανακατασκευής της.

•Στις δύο καταστάσεις Μοντέλου (Αυτ. και Χειροκ. Ανακατασκευή), το παράθυρο αποτελείται από κατασκευαστικά στοιχεία. Οποιαδήποτε αλλαγή γίνει σε ένα παράθυρο Τομής τύπου Μοντέλο, ενημερώνει την Κάτοψη, το 3D παράθυρο και τα άλλα παράθυρα Τομής και αντιστρόφως.

•Σε μία Τομή κατάστασης Σχέδιο, τα κατασκευαστικά στοιχεία αποσυναρμολογούνται σε 2D ράστερ, τόξα και γραμμές. Αλλαγές που γίνονται σε αυτού του είδους τα παράθυρα δεν ενημερώνουν τα άλλα. Εντούτοις, είναι δυνατή η ενημέρωση του Σχεδίου, ώστε να αντανακλά τις πρόσφατες αλλαγές του μοντέλου.

Τα κατασκευαστικά στοιχεία είναι επεξεργάσιμα και στις δύο καταστάσεις των παραθύρων τομής, Μοντέλο (Αυτ. Ανακατασκευή) και Μοντέλο (Χειρ. Ανακατασκευή). Εδώ, δεν μπορείτε να δημιουργείτε νέα στοιχεία μοντέλου, των περισσότερων τύπων, αλλά μπορείτε να τα αναπαραγάγετε, να τα βλέπετε και να τα τροποποιείτε. Εντούτοις, σε αυτά τα παράθυρα, μπορείτε να δημιουργείτε νέες Μορφές και νέα Τοιχοπετάσματα.

Σημείωση: Η απαλοιφή ενός κατασκευαστικού στοιχείου από ένα Παράθυρο Τομής, κατάστασης μοντέλου (Αυτόματης ή Χειροκίνητης Ανακατασκευής), θα προκαλεί και την απαλοιφή του από την Κάτοψη και από το 3D μοντέλο.

Ανεξάρτητα από την κατάσταση μίας Τομής, μπορείτε να προσθέσετε 2D γραφικά, σχόλια και διαστάσεις.

Για περισσότερες πληροφορίες, δείτε: Ενημέρωση Τομών.
