Οριζόντιο Εύρος Εσωτερικής Όψης

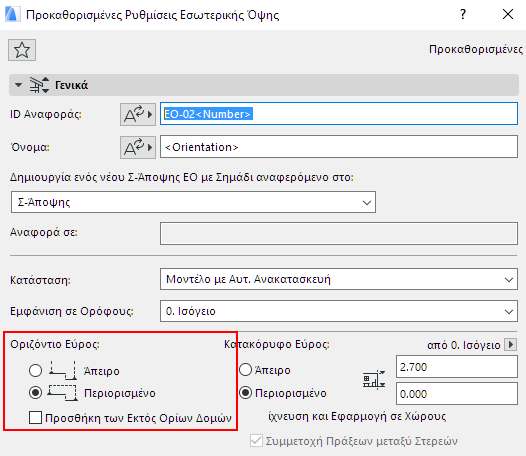

Το Οριζόντιο Εύρος μπορεί να είναι είτε Άπειρο, είτε Περιορισμένο.
Η προκαθορισμένη επιλογή είναι Περιορισμένο. Σε αυτή την περίπτωση, η άποψη ΕΟψης θα εκτείνεται οριζοντίως έως τη γραμμή Ορίου Δωματίου.

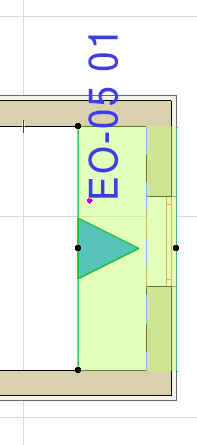

Εάν το Όριο Δωματίου είναι ένας Τοίχος, τότε η άποψη εκτείνεται αυτομάτως στο βάθος του Τοίχου. Αυτό μπορείτε να το δείτε από το τονισμένο Εύρος Σημαδιού, το οποίο επικαλύπτει την περιοχή του Τοίχου.
Για να ρυθμίσετε το οριζόντιο εύρος, επιλέξτε τη γραμμή Όριο Δωματίου και κάντε συστολή ή διαστολή, χρησιμοποιώντας τις εντολές της ΜικροΠαλέτας. Οι τροποποιήσεις συστολής/διαστολής αυτού του τμήματος θα επηρεάσουν αντιστοίχως τα γειτονικά τμήματα, όπως και κατά την επεξεργασία οποιασδήποτε πολυγραμμής.
Ένα Άπειρο Οριζόντιο Εύρος σημαίνει ότι το σ-άποψης Εσωτερικής Όψης θα εκτείνεται οριζοντίως μέχρι να συμπεριλάβει όλα τα ορατά μέρη του μοντέλου.
Προσθήκη των Εκτός Ορίων Δομών (Προκαθορισμένες Ρυθμίσεις Εσωτερικής Όψης)

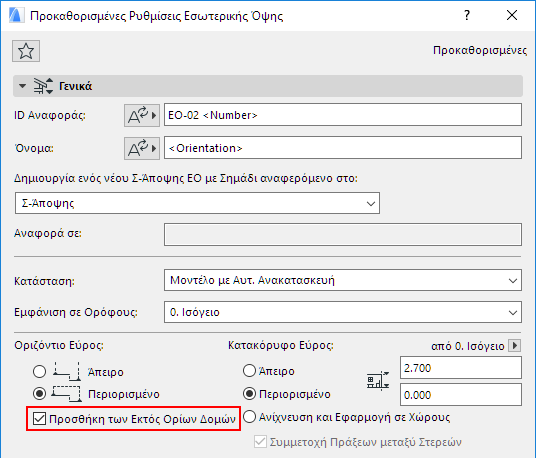

Για να συμπεριλάβετε συνδεδεμένες κλειστές περιοχές στο σ-άποψης Εσωτερικής Όψης, επιλέξτε Προσθήκη των Εκτός Ορίων Δομών. Αυτό το κουτάκι είναι διαθέσιμο
•στις Προκαθορισμένες Ρυθμίσεις Εσωτερικής Όψης (πρέπει να το ρυθμίσετε πριν την τοποθέτηση της ΕΟψης. Δεν μπορείτε να ρυθμίσετε αυτόν τον έλεγχο σε μία τοποθετημένη ΕΟψη)
•εάν ως Οριζόντιο Εύρος είναι τσεκαρισμένη η επιλογή Περιορισμένο
Με αυτόν τον τρόπο, αν το δωμάτιο περιέχει ένα ακανόνιστου σχήματος μικρό χώρο, το σ-άποψης ΕΟψης θα συμπεριλάβει δομές που βρίσκονται πέρα από τη Γραμμή Ορίου Δωματίου, αλλά εντός του δωματίου.

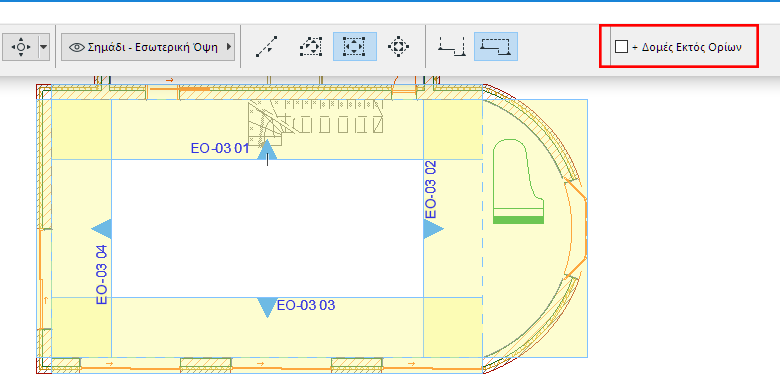

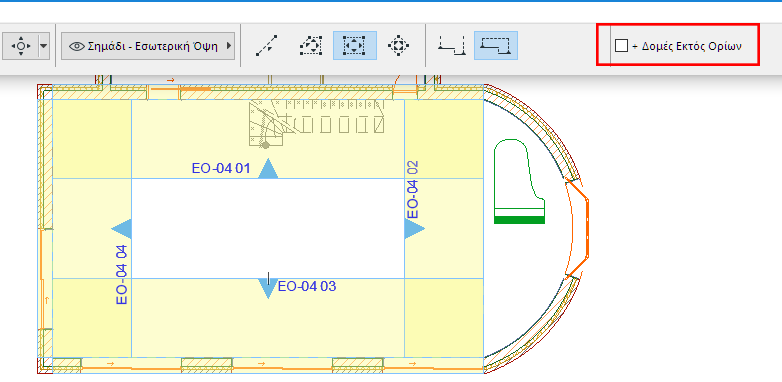

Οι δύο εικόνες που ακολουθούν δείχνουν το αποτέλεσμα της ρύθμισης (κουτάκι τσεκαρίσματος):
