Περιεχόμενα του Σ-Άποψης Λεπτομέρειας

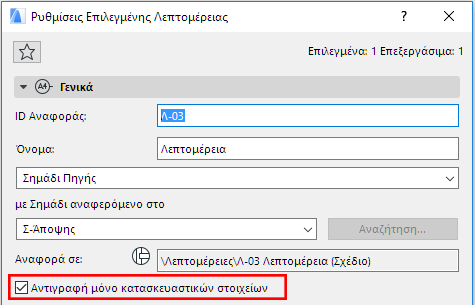

Το πηγαίας-βάσης σχέδιο λεπτομέρειας συνίσταται μόνο από 2D γραμμές/ράστερ, συμπεριλαμβανομένων των απεικονίσεων της 2D διάσπασης όλων των κατασκευαστικών στοιχείων, εντός των ορίων της λεπτομέρειας. Εξ ορισμού, μεταφέρονται μόνον τα κατασκευαστικά στοιχεία. Τα σχόλια και οι διαστάσεις δεν μεταφέρονται στο σ-άποψης Λεπτομέρειας. Μπορείτε να αλλάξετε αυτήν τη ρύθμιση, χρησιμοποιώντας ένα κουτάκι τσεκαρίσματος του πάνελ Γενικά στις Ρυθμίσεις Λεπτομέρειας.
Πληροφορίες για ό,τι συμβαίνει σε στοιχεία σχολιασμού που τέμνονται από τα όρια της Λεπτομέρειας, δείτε: Σχόλια, Διαστάσεις και Σημάδια που Τέμνονται από το Όριο.
Στο παράθυρο Λεπτομέρειας είναι διαθέσιμα μόνον τα 2D εργαλεία. Όλοι οι τύποι 2D πληροφορίας μπορούν να προστεθούν στο Σχέδιο Λεπτομέρειας: Γραμμές, Ράστερ, Χαρ. Σημείο, Κείμενα, Εικόνες, Διαστάσεις και 2D Σύμβολα ή Αντικείμενα.
Το Σχέδιο Λεπτομέρειας θα έχει μία γραμμή που αναπαριστά τα Όρια Λεπτομέρειας που σχεδιάσατε στο σχέδιο.
Δείτε: Εμφάνιση Ορίου Λεπτομέρειας/Φύλλου Εργασίας.
Οι Λεπτομέρειες Τομής (σ-άποψης Λεπτομέρειας που δημιουργήθηκαν από μία Τομή) εμφανίζουν τις στάθμες της αρχικής κατασκευής, που σημαίνει ότι οι διαστάσεις όψης που τοποθετήθηκαν στα σ-άποψης Λεπτομέρειας εμφανίζουν σωστές τιμές για τις στάθμες, εκτός αν έχετε μετατοπίσει κατακορύφως (ανυψώσει) σχεδιαστικά στοιχεία. Το ίδιο ισχύει και για Διαστάσεις Όψης σε Λεπτομέρειες που δημιουργήθηκαν από Όψεις και Εσωτερικές Όψεις.
