Δημιουργία ενός Σ-Άποψης Ανεξάρτητης Λεπτομέρειας

Σχέδιο Ανεξάρτητης Λεπτομέρειας είναι εκείνο του οποίου το περιεχόμενο το δημιουργείτε μόνοι σας, αρχίζοντας με ένα κενό σ-άποψης λεπτομέρειας. Μετά, μπορείτε να χρησιμοποιήσετε εργαλεία 2D σχεδίασης ή να επικολλήσετε ένα αντικείμενο ή ένα υφιστάμενο σχέδιο.

'Ένα σχέδιο ανεξάρτητης λεπτομέρειας δεν δημιουργείται από υπάρχοντα στοιχεία της μελέτης και επομένως δεν συνδέεται με οποιεσδήποτε τροποποιήσεις γίνονται στο σχέδιό σας.

Για τις ανάγκες της τεκμηρίωσης μπορεί να θέλετε να δημιουργήσετε μία Ανεξάρτητη Λεπτομέρεια που αναπαριστά κάτι που δεν υπάρχει στο μοντέλο, όπως π.χ. τη λεπτομέρεια ενός φράκτη.

Αυτά τα ανεξάρτητα Σχέδια Λεπτομέρειας εμφανίζονται πάντα στο δένδρο του Πλοηγού. Μπορεί να έχουν ή να μην έχουν σημάδι: Οι Ανεξάρτητες επισημασμένες λεπτομέρειες έχουν ένα αντίστοιχο σημάδι λεπτομέρειας στο σχέδιο. Οι Ανεξάρτητες μη επισημασμένες λεπτομέρειες δεν έχουν σημάδι λεπτομέρειας στο σχέδιο, αλλά υπάρχουν ως σ-άποψης που μπορείτε να τα ανοίξετε από τον Πλοηγό.

Δημιουργία ενός σ-άποψης Ανεξάρτητης Λεπτομέρειας με ένα σημάδι

1.Στις Ρυθμίσεις Λεπτομέρειας ή στην Παλέτα Πληροφοριών επιλέξτε “Δημιουργία νέου σ-άποψης Λεπτομέρειας”.

2.Καθορίστε την Αναφορά Σημαδιού:

•στο Σ-Άποψης ή στο

•1ο τοποθετημένο σχέδιο του σ-άποψης

Η πληροφορία σύνδεσης του επιλεγμένου σ-άποψης/σχεδίου θα εμφανιστεί στο πεδίο κειμένου “Αναφορά σε”.

Μετά την τοποθέτηση του σημαδιού και τη δημιουργία της νέας Λεπτομέρειας, μπορείτε να πάτε πίσω και να αλλάξετε τις πληροφορίες σημαδιού.

3.Επιλέξτε τη μέθοδο γεωμετρίας μονού κλικ (το πρώτο εικονίδιο από τις μεθόδους γεωμετρίας της Παλέτας Πληροφοριών) και κάντε κλικ για να τοποθετήσετε ένα σημάδι λεπτομέρειας στο σχέδιο.

4.Δημιουργείται ένα νέο σ-άποψης Λεπτομέρειας (“ανεξάρτητη λεπτομέρεια”) και εμφανίζεται στη λίστα του Πλοηγού. Αυτό το σ-άποψης δεν έχει πηγή το μοντέλο.

Για να ανοίξετε το σ-άποψης ανεξάρτητης Λεπτομέρειας, κάντε διπλό-κλικ στο όνομά του στον Πλοηγό ή με την εντολή “Άνοιγμα Σχεδίου Λεπτομέρειας”, μέσα από το θεματικό μενού του σημαδιού. Χρησιμοποιήστε τα διαθέσιμα 2D σχεδιαστικά εργαλεία, τοποθετήστε αντικείμενα, κείμενα, σημάνσεις ή επικολλήστε ένα σχέδιο στο παράθυρο σχεδίου λεπτομέρειας.

Δημιουργία ενός σ-άποψης Ανεξάρτητης Λεπτομέρειας χωρίς ένα σημάδι

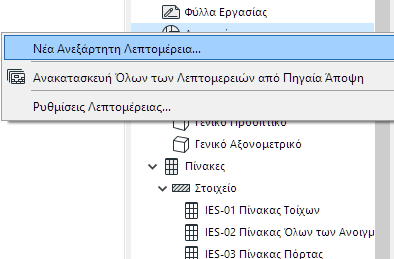

Χρησιμοποιήστε την εντολή Νέα Ανεξάρτητη Λεπτομέρεια από μία από τις εξής θέσεις:

•Θεματικό μενού του φακέλου Λεπτομέρειες στον Χάρτη Μελέτης του Πλοηγού

•Εικονίδιο Νέο Σ-Άποψης στο κάτω μέρος του Χάρτη Μελέτης της Παλέτας Πλοηγός, εάν έχει επιλεγεί μία Λεπτομέρεια ή ο φάκελος Λεπτομέρειες

•Εντολή Έγγραφο > Εργαλεία Τεκμηρίωσης > Δημιουργία Ανεξάρτητης Λεπτομέρειας.

Οι ανεξάρτητες μη επισημασμένες λεπτομέρειες εμφανίζονται σε λίστα στον Πλοηγό, αν και δεν έχουν σημάδια συσχετισμένα με αυτές.

Αργότερα, αν χρειάζεται, μπορείτε να επισυνάψετε ένα σ-άποψης Ανεξάρτητης Λεπτομέρειας σε ένα σημάδι: τοποθετήστε ένα συνδεδεμένο σημάδι και συνδέστε το με το σ-άποψης Λεπτομέρειας.
