Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Διαστάσεις Διέλευσης

(Μόνον για Πόρ­τες). Πλάτος και Ύψος διέλευσης, όπως ορίστηκε στις Ρυθμίσεις Πόρτας (Ειδικές Ρυθμίσεις, σελίδα Ονομαστικά Μεγέθη και Ανοχές).

Πάχος Κάσας

Πάχος Κάσας, όπως ορίστηκε στις Ρυθμί­σεις Παραθύρου (Ειδικές Ρυθμίσεις, σελίδα Κάσα και ΠΦυλλο).

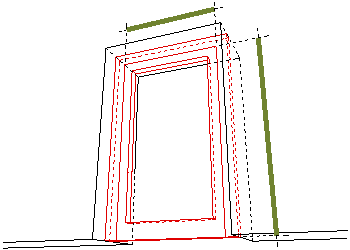

Διαστάσεις Φύλλου

(Μόνον για Πόρ­τες). Πλάτος και Ύψος του ΘΦυλ­λου, όπως ορίστηκε στις Ρυθμίσεις Πόρ­τας (Ειδικές Ρυθμί­σεις, σελίδα Ονομαστικά Μεγέθη και Ανοχές).

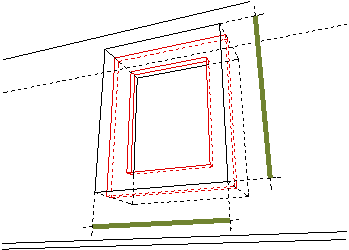

Ονομα­στικό Πλά­τος x Ύψος

Εμφανίζει διαστά­σεις ως “Ύψος x Πλάτος”.

Οι παράμετροι Ύψους και Πλάτους που έχουν "Οριστεί ως Ονομαστικά" στον διά­λογο Ρυθμίσεων (Ειδικές Ρυθμίσεις, σελίδα Ονομαστικά Μεγέθη και Ανοχή).

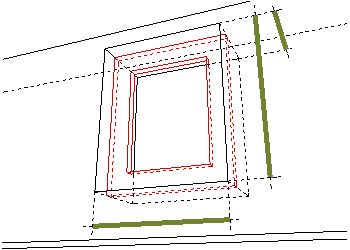

Ονομα­στικό Πλά­τος x Ύψος x Πάχος

Εμφανίζει διαστά­σεις ως “Ύψος x Πλάτος x Πάχος Τοί­χου”.

Οι παράμετροι Ύψους και Πλάτους που έχουν "Οριστεί ως Ονομαστικά" στον διά­λογο Ρυθμίσεων (Ειδικές Ρυθμίσεις, σελίδα Ονομαστικά Μεγέθη και Ανοχή), και το πάχος του Τοίχου στον οποίο έχει τοποθετηθεί η Πόρτα/Παράθυρο (Θ/Π). (Ίδιο με το Ονομαστικός Όγκος Ανοίγμα­τος Θ/Π).

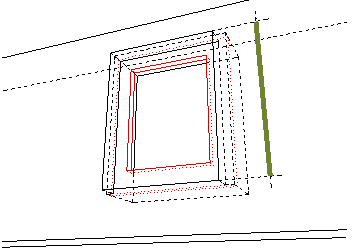

Ονομα­στικό Ύψος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Το Ύψος Οπής Τοί­χου, μειωμένο κατά το πρέκι+ποδιά της Εγκοπής.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

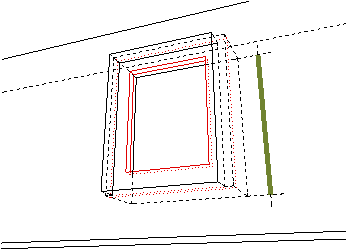

Ονομα­στικό Ύψος Ανοίγματος Θ/Π απένα­ντι από Πλευρά Εγκοπής

Το Ύψος Οπής Τοί­χου, μειωμένο κατά το πρέκι+ποδιά της Εγκοπής.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

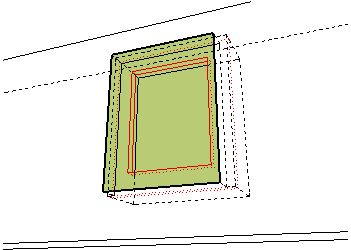

Ονομα­στικό Εμβα­δόν Επιφάνειας Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Το ύψος μεταξύ ποδιάς και πρεκιού x πλάτος μεταξύ των πλαϊνών λαμπάδων.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

Ονομα­στικό Εμβα­δόν Επιφάνειας Ανοίγματος Θ/Π Απένα­ντι από Πλευρά Εγκοπής

Ύψος οπής τοίχου x Πλάτος οπής τοίχου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

Ονομα­στικό Πλά­τος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Πλάτος Οπής Τοί­χου, μειωμένο κατά τους πλαϊνούς Λαμπάδες της Εγκοπής.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

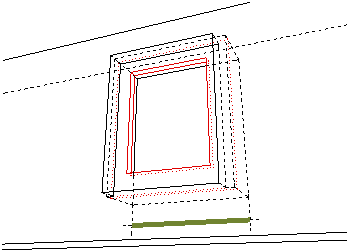

Ονομα­στικό Πλά­τος Ανοίγματος Θ/Π απένα­ντι από Πλευρά Εγκοπής

Πλάτος Οπής Τοί­χου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

Προσανατο­λισμός

Α για Αριστερά ή Δ για Δεξιά.

Η κατεύθυνση προς την οποία ανοίγει η πόρτα ή το παράθυρο. Ο Προσανατολι­σμός υποδεικνύεται επίσης και από τη γραμμή ανοίγματος στην Κάτοψη.

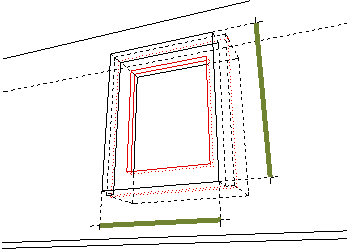

Διαστάσεις Εγκοπής

Πλάτος και Ύψος του παραθύρου.

Οι παράμετροι Ύψους και Πλάτους που έχουν οριστεί ως Διαστάσεις Εγκοπής, στον διάλογο Ρυθμίσεων Πόρτας/Παρα­θύρου (Ειδικές Ρυθμίσεις, σελίδα Ονομα­στικά Μεγέθη και Ανοχή)

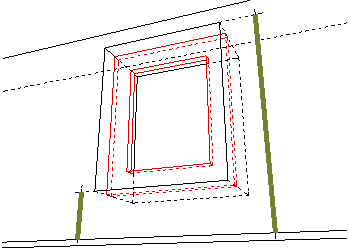

Τιμή Ποδιάς/Πρε­κιού

Απόσταση από το πρέκι (ή από την ποδιά) έως την Βάση Τοίχου (ή έως τον Τρέχοντα Όροφο), όπως ορί­ζεται από τον χρή­στη.

Η τιμή ποδιάς ή πρεκιού όπως ορίστηκε στο πάνελ Προεπισκόπηση και Τοποθέ­τηση του διαλόγου Ρυθμίσεων.

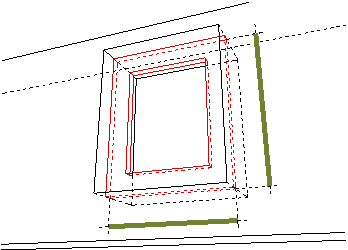

Διαστάσεις Μονάδας

Πλάτος και Ύψος της μονάδας πόρ­τας/παραθύρου, όπως ορίζεται στον διάλογο Ρυθμίσεων.

Η “μονάδα” είναι το πλαίσιο πόρτας/παραθύρου, και ισούται με την Οπή Τοί­χου μείον την τιμή της ανοχής.

Άποψη από την Πλευρά Ανοίγματος

Άποψη της πόρτας/παραθύρου από την πλευρά Ανοίγματος.

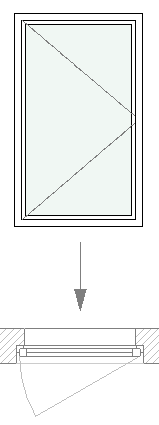

Άποψη από Πλευρά Εγκοπής

Άποψη της πόρτας/παραθύρου από την πλευρά εγκοπής.

Άποψη από την Απένα­ντι Πλευρά του Ανοίγ­ματος

Άποψη της πόρτας/παραθύρου από την απέναντι πλευρά από εκείνη του Ανοίγματος.

Άποψη από Απέναντι Πλευρά της Εγκοπής

Άποψη της πόρτας/παραθύρου από την απέναντι πλευρά από εκείνη της εγκο­πής.

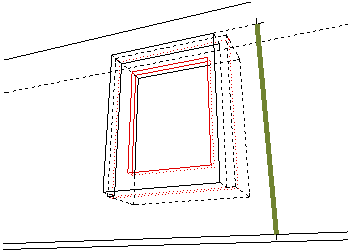

Ύψος πρε­κιού Θ/Π στην πλευρά εγκοπής

Απόσταση από την βάση Τοίχου έως το πρέκι.

Ορίζεται ως το άθροισμα της Στάθμης ποδιάς συν το Ύψος πόρτας/παραθύ­ρου, λαμβάνοντας υπόψη και τη γεωμε­τρία Εγκοπής.

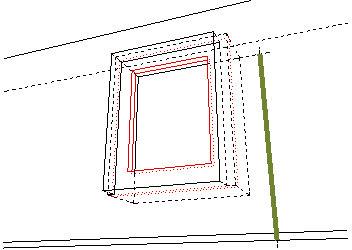

Ύψος πρε­κιού Θ/Π απέναντι από πλευρά εγκοπής

Απόσταση από βάση Τοίχου έως το πρέκι, Απέναντι από την Πλευρά Εγκοπής.

Ορίζεται ως το άθροισμα της Στάθμης ποδιάς συν το Ύψος πόρτας/παραθύ­ρου, λαμβάνοντας υπόψη και τη γεωμε­τρία Εγκοπής.

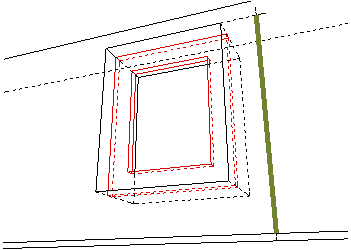

Ονομα­στικό ύψος πρεκιού Θ/Π

Απόσταση από τη βάση του Τοίχου έως το πρέκι, λαμ­βάνοντας υπόψη τη γεωμετρία εγκοπής. Ορίζεται ως το άθροισμα της Στάθ­μης ποδιάς συν το Ύψος πόρτας/παραθύρου, λαμβά­νοντας υπόψη και τη γεωμετρία Εγκο­πής.

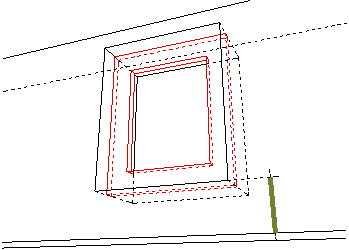

Ονομα­στικό ύψος ποδιάς Θ/Π

Απόσταση από τη βάση του Τοίχου έως την άνω επιφά­νεια της ποδιάς. Περιλαμβάνει την τιμή ποδιάς συν τη στάθμη ποδιάς (εάν υπάρχει) της εγκο­πής.

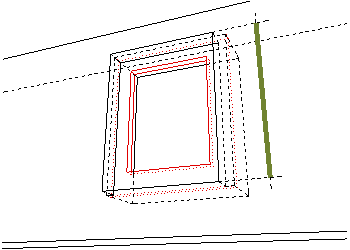

Ύψος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Το Ύψος Οπής Τοί­χου, μείον το πρέκι+ποδιά της Εγκοπής.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

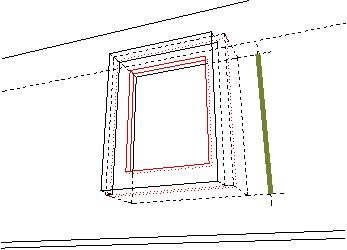

Ύψος Ανοίγματος Θ/Π Απένα­ντι από Πλευρά Εγκοπής

Το Ύψος Οπής Τοί­χου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

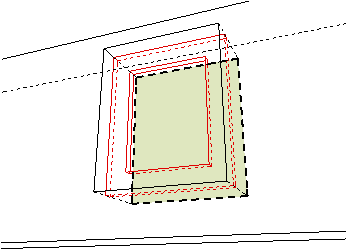

Ονομα­στικό Εμβα­δόν Επιφάνειας Ανοίγματος Θ/Π

Ύψος οπής τοίχου x Πλάτος οπής τοίχου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

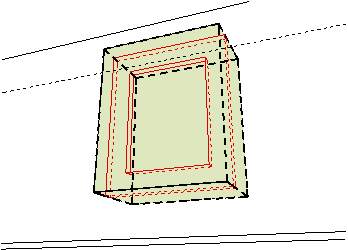

Ονομαστι­κός Όγκος Ανοίγματος Θ/Π

Όγκος, υπολογισμέ­νος από “Ύψος x Πλάτος x Πάχος Τοί­χου”.

Αυτές είναι οι παράμετροι ύψος και πλά­τος του μεγέθους ανοίγματος που καθορί­στηκε ως “ονομαστικό” στον διάλογο Ρυθμίσεων του ανοίγματος, καθώς και το πάχος του τοίχου στον οποίον βρίσκεται το άνοιγμα. (Ίδιο με το Ονομαστικός Όγκος Ανοίγματος Θ/Π).

Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Το ύψος μεταξύ ποδιάς και πρεκιού x πλάτος μεταξύ των πλαϊνών λαμπάδων.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

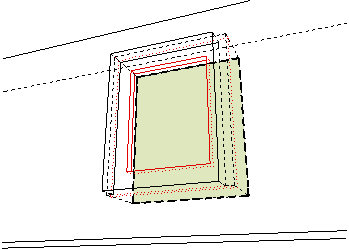

Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π Απένα­ντι από Πλευρά Εγκοπής

Ύψος οπής τοίχου x Πλάτος οπής τοίχου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

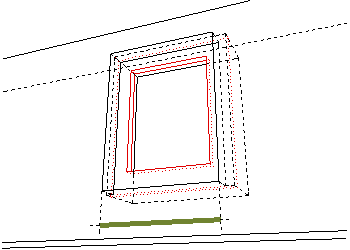

Πλάτος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής

Πλάτος Οπής Τοί­χου, μείον τους πλα­ϊνούς λαμπάδες της εγκοπής.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

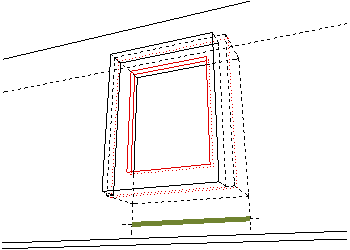

Πλάτος Ανοίγματος Θ/Π Απένα­ντι από Πλευρά Εγκοπής

Πλάτος Οπής Τοί­χου.

Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟ­ΘΗΚΗ 10 του Archicad, εάν η παράμε­τρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

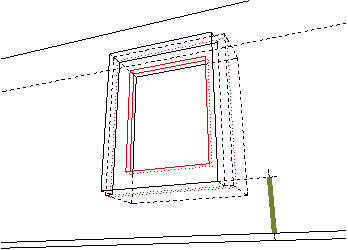

Ύψος ποδιάς Θ/Π στην πλευρά εγκοπής

Απόσταση από τη βάση του Τοίχου έως την ποδιά, λαμ­βάνοντας υπόψη το βάθος σε ποδιά της εγκοπής.

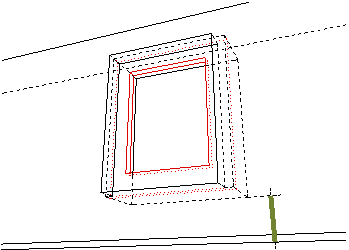

Ύψος ποδιάς Θ/Π απέναντι από πλευρά εγκοπής

Απόσταση από τη βάση του Τοίχου έως την ποδιά, ανε­ξάρτητα από το βάθος σε ποδιά της εγκοπής.

Δομή Τοί­χου

Όνομα του Δομικού Υλικού ή της Διατο­μής του Τοίχου στον οποίο τοποθετείται η πόρτα/παράθυρο.

Πάχος Τοί­χου

Πάχος του Τοίχου στον οποίο τοποθε­τείται η πόρτα/παράθυρο

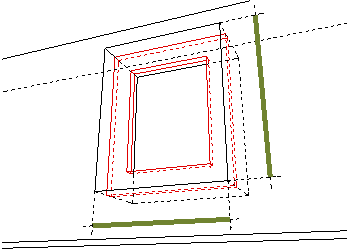

Διαστάσεις Οπής Τοί­χου

Πλάτος και ύψος της οπής στον τοίχο πόρτας/παραθύ­ρου, όπως ορί­στηκε στον διάλογο Ρυθμίσεων (πάνελ Παράμετροι ή πάνελ Ειδικές Ρυθμίσεις).

Η “Οπή Τοίχου” είναι το άνοιγμα που δημιουργείται μέσα στον Τοίχο και αποτε­λείται από τις διαστάσεις της μονάδας (κάσωμα) συν οποιεσδήποτε τιμές ανο­χής.
